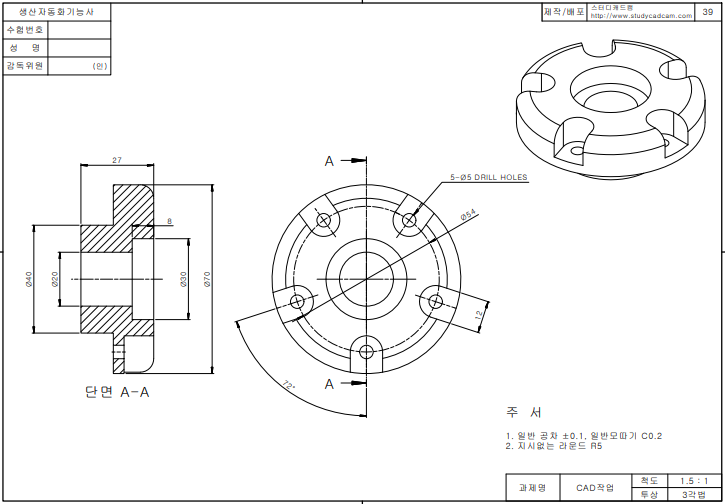

생산자동화기능사 CAD작업(39번) 모델링









---



다른 방법으로 모델링 하는 방법은 아래를 참고한다.

https://okcoding.tistory.com/449

생산자동화기능사 CAD작업(18번) 모델링

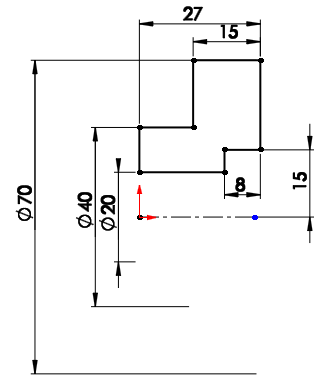

정면에서 회전체의 단면 모습을 스케치 한다.

치수가 없는 부분은 임의대로 넣었다.

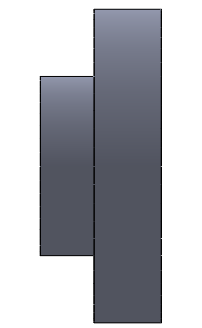

스케치를 회전 보스 작업을 해준다.

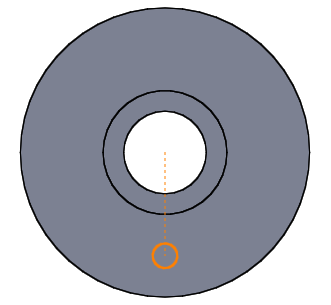

오른쪽 면으로 가서 중심선을 긋고 아래쪽에 원을 그린다.

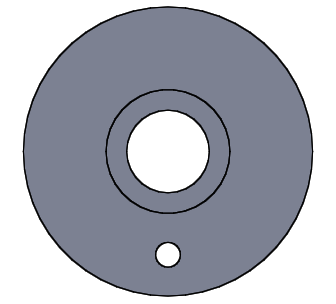

스케치된 원을 돌출 컷 - 관통 해준다.

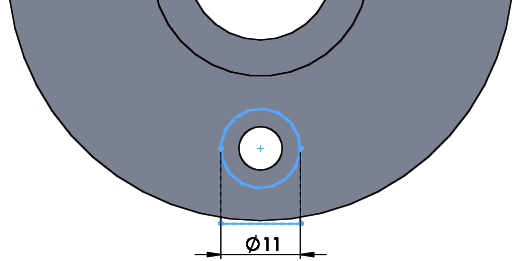

다음은 '돌출 컷-블라인드' 작업을 할 스케치를 한다.

치수 오류 지름12로 해야 함

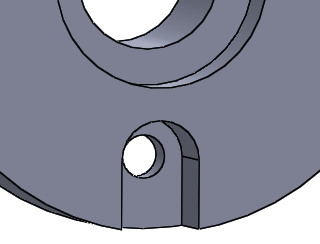

스케치 종료 후 '돌출 컷-블라인드' 작업을 한다.

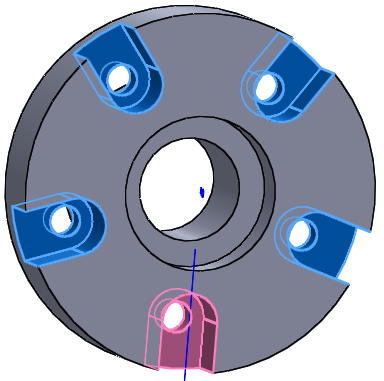

원형 패턴 작업시 패턴 할 요소선택을 잘 해야 한다.

구멍이 뚫린 면과 돌출컷-블라인드로 파인 부분 모두를 잡고

회전의 방향 선택시 중심에 있는 원의 면을 선택해 준다.

갯수는 5개 각도는 360도로 한다.

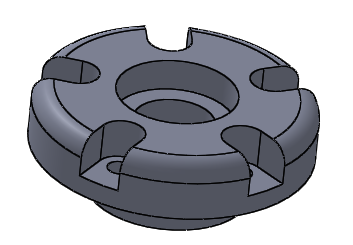

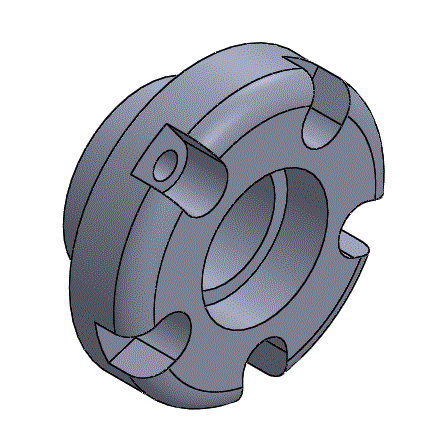

마지막으로 필렛을 5로 해준다.













파트39번.SLDPRT

0.17MB
