솔리드웍스 도면파일의 오토캐드 레이어와 연동하는 방법 -맵핑Mapping

도면 파일을 캐드파일(.DWG)로 저장할때 옵션을 지정한다.

매핑기능을 사용하겠다는 것을 체크한다.



처음일때는 '맵 파일'이 없다.

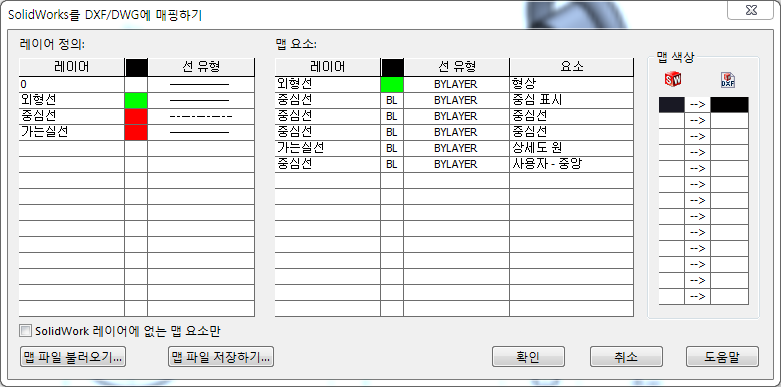

매핑 창이 뜬다.

현재는 미리 지정되어 있는 파일을 불러온 경우이다.





왼쪽 창이 AUTOCAD 파일에 사용될 레이어

아무것도 지정하지 않으면 0번 레이어에 다 들어간다.



오른쪽 맵 요소를 보면

레이어는 오토캐드에서 사용할 레이어다.

외형선의 요소에는 어떤 요소를 가져다 놓을거냐?  --->  '형상 정보를 가져다 놓겠다'

이렇게 하면 뷰에서 바깥쪽 형상을 나타내는 실선들이 '외형선'으로 들어온다.



그 밑으로 하나씩 오토캐드에서 쓸 레이어에

현재 솔리드웍스에서 사용하고 있는 요소들을 대응시켜준다.

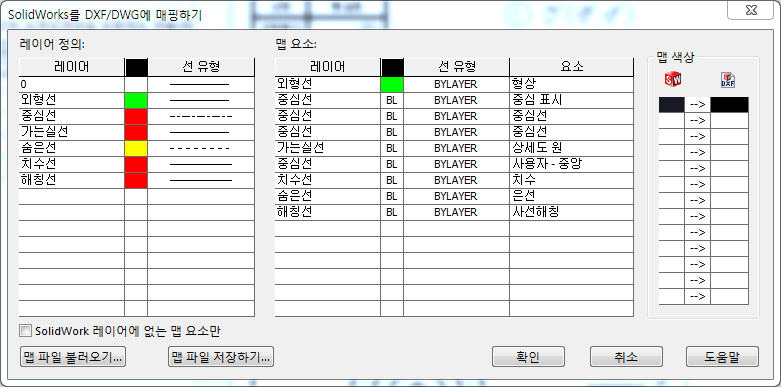

몇 가지 추가를 해주었다.







그리고 다음에 쓸 경우를 대비해서 '맵 파일 저장하기'를 눌러서 저장을 해 둔다.

다시 확인을 눌러주면 '맵 파일'이 적용된 캐드파일이 된다.



['맵 파일'이 적용된 캐드파일]

layer_mapping.7z

0.03MB

[맵 파일]

02번_도면도면파일 오토캐드 연동(레이어 매핌)

0.00MB



[솔리드웍스 도면 파일]

02번_도면도면파일 오토캐드 연동(레이어 매핌).SLDDRW

0.19MB





그런데 이런 기능은 한 번만 연습하는 것이 아니라

솔리드웍스 도면의 어떤 요소들이 어떤 식으로 넘어가는지 여러번 테스트 해야 한다.

반복해서 자기만의 매핑설정을 만들어 놓으면 좋다.



이제 솔리드웍스의 다른 도면 파일에도

만들어 둔 '맵 파일'을 언제든지 적용시킬 수 있다.

도면 파일을 저장(다른이름 저장)할 때 옵션에서 '맵 파일'을 적용시키면 된다.



단, 맵파일을 불러올때 항상 창이 떠서 불편하면 아래를 체크해 둔다.
