디지털 회로 수업_9일차 (200616)

실험방법

1. 회로도와 같이 조립한다.

2. 디지털 입력전압에 따른 출력전압을 측정한다.



회로도



7400의 단자 배치도

실험결과

입력		중간 출력			출력 전압		LED 점등		논리판정
S1	S2	TP1	TP2	TP3	S	C	녹색	적색	S	C
L	L	H	H	H	0.06	0.09	OFF	OFF	L	L
L	H	H	H	L	4.94	0.04	ON	OFF	H	L
H	L	H	L	H	4.94	0.03	ON	OFF	H	L
H	H	L	H	H	0.08	4.94	OFF	ON	L	H



입력		논리판정		TR 전압측정 (동작X , 동작O)			LED (동작X)		LED (동작O)
S1	S2	S	C	Vc	Vb	Ve	LED 전	LED 후	LED 전	LED 후
L	L	L	L	2.87	0.06	0.08	4.9	2.86	3.14	0.18
L	H	H	L	0.12	0.79	0.21	4.9	3.4	2.13	0.22
H	L	H	L	0.12	0.78	0.08		전압강하	동작 X	1.5~2V
H	H	L	H	0.15	0.81	0.09			동작 O	1.9~2.9V



*** TR이 동작해서

녹색 LED가 켜질때 저항을 측정하였더니

저항체 전 4.93V, 후 3.01V (1.9V 전압강하)



적색 LED가 켜질때 저항을 측정하였더니

저항체 전 4.9V, 후 2.08V (2.9V 전압강하)가 측정되었다.





*** 트랜지스터(TR)의 구동조건 3가지

(전압을 활성영역으로 걸어야 한다. 만족하는 조건이라는 가정하에)

1) Vc > Vb > Ve의 순으로 전압이 높아야 한다.

2) Vbe = 0.7v (베이스와 에미터의 전위차는 0.7v이어야 한다)

3) Ie = Ib + Ic (키르히호프의 제2법칙, 전류법칙)

---



실험방법

1. 회로도와 같이 조립한다.

2. 디지털 입력전압에 따른 출력전압을 측정한다.

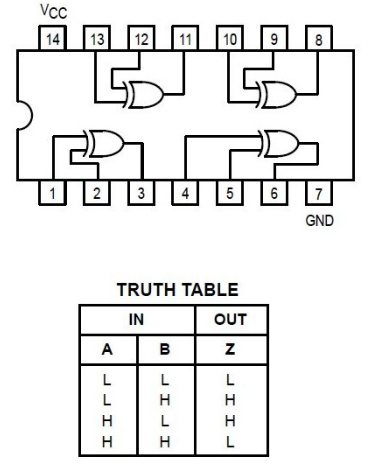

74LS86의 단자 배치도

74LS86





74LS08의 단자 배치도

74LS08



실험결과

입력		출력 전압		LED 점등		논리판정		녹색 LED	적색 LED
S1	S2	S	C	녹색	적색	S	C	전 -- 후	전 -- 후
L	L	0.24	0.07	OFF	OFF	L	L	0.2 ~ 0.12	0.27 ~ 0.15
L	H	3.24	0.07	ON	OFF	H	L	3.28~1.28	0.14~0.14
H	L	3.17	0.07	ON	OFF	H	L	3.28~1.28	0.13~0.11
H	H	0.21	4.65	OFF	ON	L	H	0.29~0.15	4.63~2.65

LED의 전압강하도 살펴보아야 한다.
