글로파PLC_버튼1개로 램프 ON, OFF

[요구사항]

버튼1을 누르면 빨간램프가 켜지고

버튼1을 누르면 노란램프가 켜지고

버튼1을 누르면 녹색램프이 켜진다.



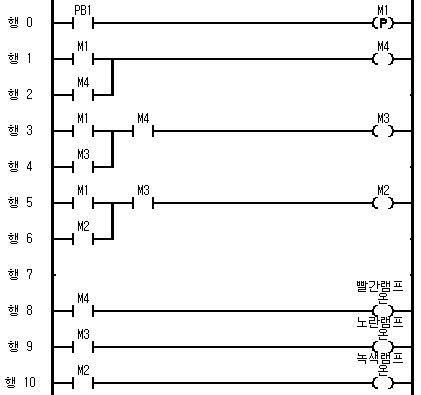

M1 펄스 코일신호를 이용해서

M4, M3, M2를 자기유지 시킨다.

M1 & M4 -> 빨간램프온

M1 & M4 & M3 -> 노란램프온

M1 & M4 & M3 & M2 -> 녹색램프온



여기서 알수 있는 것은 스캔 순서이다.

그리고 이전스캔타임의 신호를 다음스캔타임에 이용한다.



M1이 여자되었을때

M2, M3는 지나치고 여자되지 않는다.

마지막 M4만 여자되어 출력시킨다.



이 M4를 이용해서 다음 스캔타임때에

바로 전에 있는 M3코일을 여자시킨다.

다시 말해서 이전에 켜놓은 (여자된) 것을 이용한다.

역순으로 진행된다.

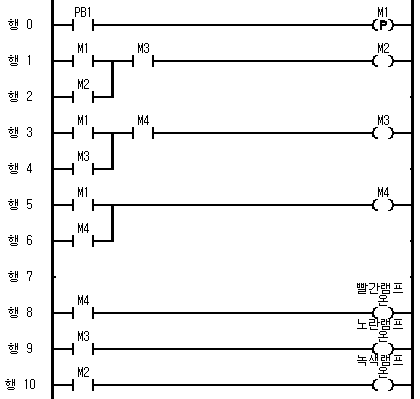

이제는 순서를 바꾸어서 동작을 확인해 본다.

PB1을 누르면 M4, M3, M2가 차례로 여자되어

모든 램프가 불이 들어온다.

이와 같이 릴레이의 순서를 바꾸면

결과가 다르게 나타난다.



스캔 순서를 기억해두라.
