글로파PLC_버튼1개로 램프 ON, OFF

2019.12.16

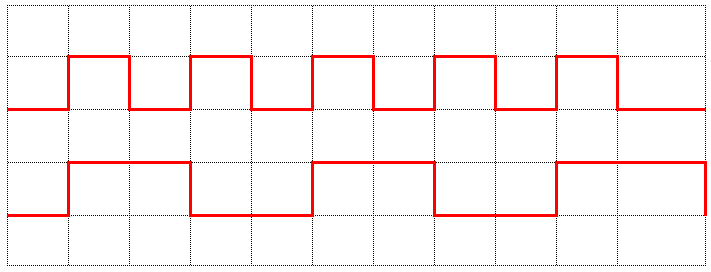

변위단계선도

버튼을 한 번 누르면 램프가 켜지고 또 한번 누르면 꺼지는 프로그램.

펄스 접점과 릴레이를 이용해서 온/오프 신호를 발생시키는 버튼을 만든다.

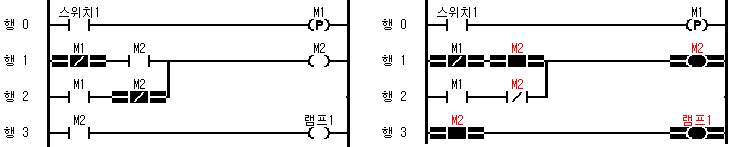

교수님 코드 　

초기 Off 상태                                 --->                            On 상태

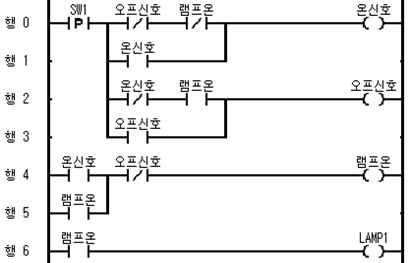

공유압에서는 실린더를 움직여야 하므로 자기유지를 시켜주는 경우가 많다.



펄스 신호를 사용하지 않을 때에는 자기유지가 필요하다

옆 그림에서 SW1은 일반접점으로 수정되어야 한다.

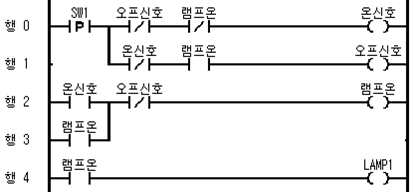

온기능과 오프기능 2가지를 교번해주는 릴레이를 사용한다. 이 릴레이의 접점(여기선 램프온)을 가지고 on / off 기능을 구현한다.



교번 신호를 만들때 상대방의 신호를 끊어주는  인터록 회로를 구성하고  그 다음에 램프온 신호를 상황에 맞게 각각 a접점 / b접점으로 걸어준다.



처음에 on 신호가 들어와야 하므로 b접점 램프온 신호가 위에 오게 되고 두번째 off 신호가 들어와야 하므로 위의 접점(b)과 다른 a접점을 사용하면 된다.







펄스 신호를 사용하면 자기유지가 필요 없다.
