전기유압 11 (설비보전기사)

1. 요구사항

가~마. ~~~ 생략 ~~~

바. 유압 공급압력은 4MPa가(오차 +-50KPa) 되도록 한다.





2. 기본제어동작

1) 유압 구성작업에서 센서는 모두 전기 리밋 스위치를 사용하여 구성한다.

2) 초기상태에서 시작 스위치(PB1)를 ON-OFF하면 실린더 A가 전진하고 실린더 A가 전진 완료 후, 실린더 B가 전진 및 후진 완료하고 실린더 A가 후진한다.

A+ B+ B- A-





3) 응용제어동작

1) 누름버튼 스위치를 추가하여 다음과 같이 동작한다.

① 누름 버튼 스위치(PB2)를 누르면 기본제어동작이 연속동작 하여야 한다.

② 누름 버튼 스위치(PB3)를 누르면 행정이 완료된 후 정지하여야 한다.

2) 타이머를 사용하여 실린더 B가 전진완료하면 3초 후에 후진하도록 회로를 구성한다.

3) 실린더 A, B의 전진속도를 meter-out 방법에 의해 조정할 수 있게 유압 회로도를 구성한다.





4. 도 면

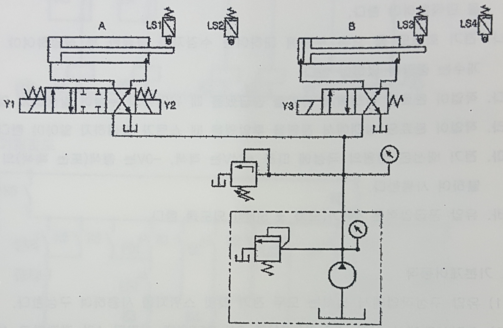

가. 유압 회로도

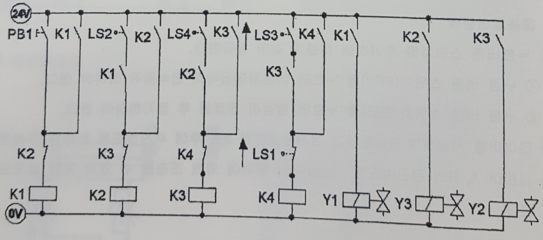

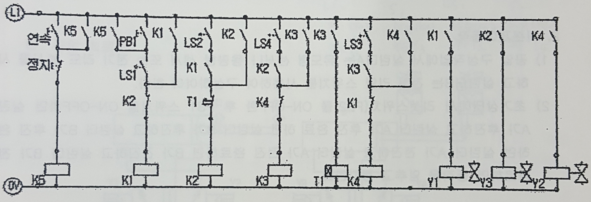

나. 전기 회로도





[ 해결하기 ]

양솔1개 편솔1개. 릴레이 4개 사용



LS1을 첫 동작을 위한 조건으로 한다.

동작의 순서(A+ B+ A- B-)에 맞게 LS1 LS2 LS4 LS3의 순서대로 배치한다.

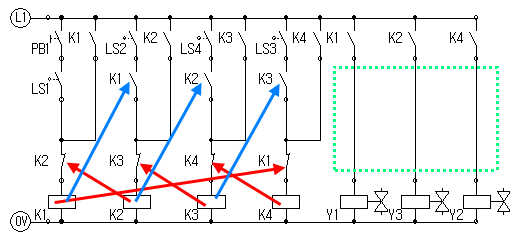

아래는 스테퍼방식의 회로도이다.

b접점(붉은색 화살표)으로 이전 릴레이를 끊어주고 a접점(파란색 화살표)으로 다음동작으로 연결시키는 이 방식은

오른쪽 솔레노이드밸브를 동작시키는 라인(연두색 박스)에 b접점이 필요가 없는 듯하다.

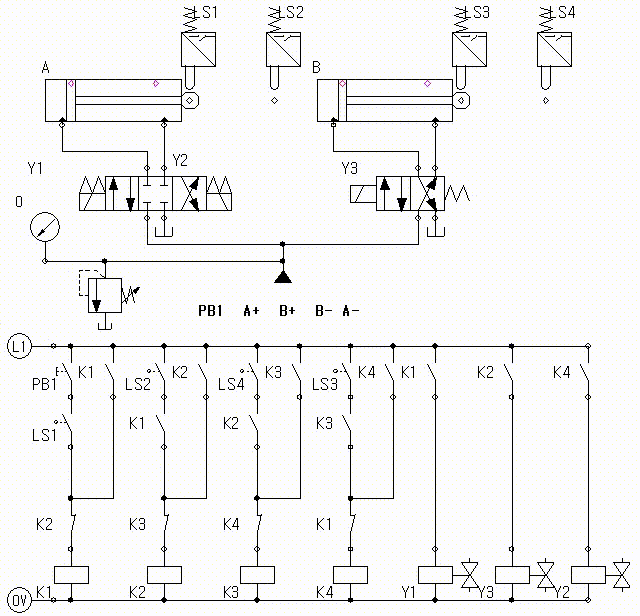

기본제어동작

1) 유압 구성작업에서 센서는 모두 전기 리밋 스위치를 사용하여 구성한다.

2) 초기상태에서 시작 스위치(PB1)를 ON-OFF하면 실린더 A가 전진하고 실린더 A가 전진 완료 후, 실린더 B가 전진 및 후진 완료하고 실린더 A가 후진한다.

A+ B+ B- A-



이 회로도는 동작이 종료되면 K4가 여자되고 Y2 솔레노이드 밸브에 후진신호가 계속 발생하고 있다.







전기유압11(기본).phl

0.04MB



---

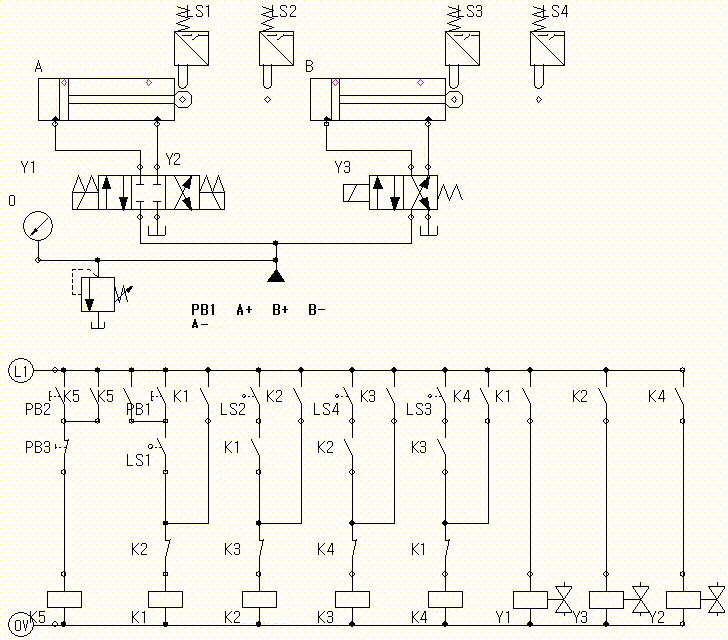

응용제어동작

1) 누름버튼 스위치를 추가하여 다음과 같이 동작한다.

① 누름 버튼 스위치(PB2)를 누르면 기본제어동작이 연속동작 하여야 한다.

② 누름 버튼 스위치(PB3)를 누르면 행정이 완료된 후 정지하여야 한다.



전기유압11(응용1-1).phl

0.04MB



---

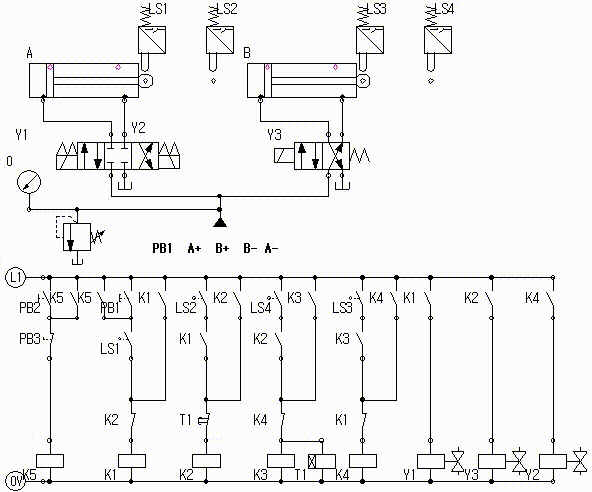

응용제어동작

2) 타이머를 사용하여 실린더 B가 전진완료하면 3초 후에 후진하도록 회로를 구성한다.









전기유압11(응용1-2).phl

0.05MB



---

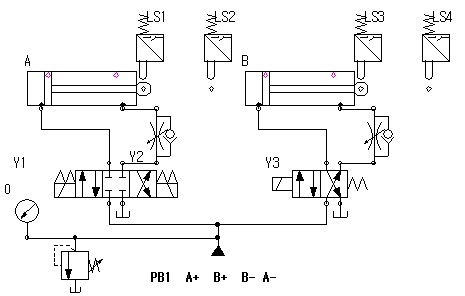

응용제어동작

3) 실린더 A, B의 전진속도를 meter-out 방법에 의해 조정할 수 있게 유압 회로도를 구성한다.





---



5. 답 안

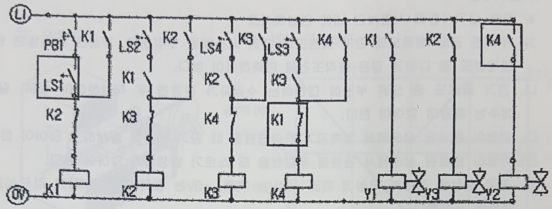

가. 기본 전기회로도



나. 응용 전기회로도



다. 응용 유압회로도
