전기유압 8 (설비보전기사)

1. 요구사항

가~마. ~~~ 생략 ~~~

바. 유압 공급압력은 0.4MPa가(오차 +-50KPa) 되도록 한다.

2. 기본제어동작

1) 초기상태에서 시작 스위치(PB1)를 ON-OFF하면

실린더 A가 전진하고 실린더 A가 전진완료 후 실린더 B가 전진하고 실린더 B가 전진완료 후 실린더 B가 후진하고 실린더 B가 후진완료 후 실린더 A가 후진하고 실린더 A가 후진 완료하면 동작을 멈추고 정지되어야 한다.

A+  B+  B-  A-



3. 응용제어동작

1) 시작스위치(PB1) 외에 스위치(PB2), 비상정지 스위치(PB3) 및 기타 부품을 추가하여 다음과 같이 동작되도록 한다.

  ① 후입력 우선회로를 구성하고 실린더 A가 전진 중에 스위치(PB2)를 누르면 실린더 A는 즉시 후진하고 실린더 B는 정지하여야 한다.

  ② 기본제어동작 상태에서 비상정지 스위치(PB3)를 한 번 누르면 동작이 즉시 정지되어야 한다.

  ③ 비상정지 스위치(PB3)를 해제하면 기본제어동작이 되어야 한다.

2) 실린더 A의 Rod측에 Pilot조작 Check Valve를 이용 Locking회로를 구성하고, 실린더 B의 전진속도를 meter-out 방법에 의해 조정할 수 있게 유압회로를 변경하고 전진속도는 5초가 되도록 조정한다.





4. 도 면

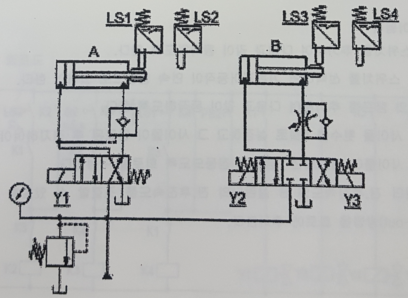

가. 유압 회로도

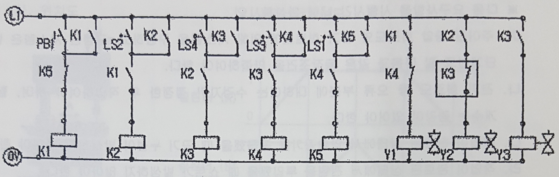

나 전기 회로도 (오류 회로)





[ 해결하기 ]

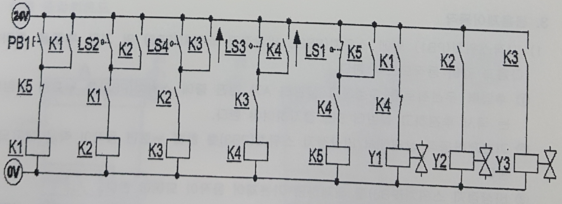

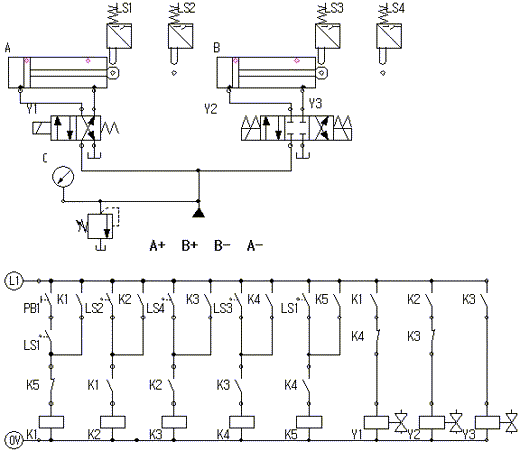

기본제어동작

1) 초기상태에서 시작 스위치(PB1)를 ON-OFF하면

실린더 A가 전진하고 실린더 A가 전진완료 후 실린더 B가 전진하고 실린더 B가 전진완료 후 실린더 B가 후진하고 실린더 B가 후진완료 후 실린더 A가 후진하고 실린더 A가 후진 완료하면 동작을 멈추고 정지되어야 한다.

A+  B+  B-  A-





전기유압8(기본).phl

0.05MB



---





응용제어동작

1) 시작스위치(PB1) 외에 스위치(PB2), 비상정지 스위치(PB3) 및 기타 부품을 추가하여 다음과 같이 동작되도록 한다.

  ① 후입력 우선회로를 구성하고 실린더 A가 전진 중에 스위치(PB2)를 누르면 실린더 A는 즉시 후진하고 실린더 B는 정지하여야 한다.

  ② 기본제어동작 상태에서 비상정지 스위치(PB3)를 한 번 누르면 동작이 즉시 정지되어야 한다.

  ③ 비상정지 스위치(PB3)를 해제하면 기본제어동작이 되어야 한다.

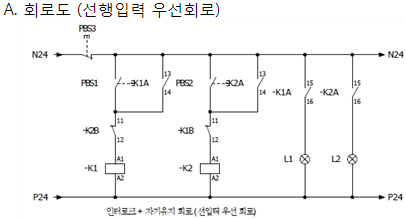

*** 참고 : 인터록회로의 후입력 우선회로

https://m.blog.naver.com/PostView.nhn?blogId=seosw84&logNo=221234871336&proxyReferer=https:%2F%2Fwww.google.co.kr%2F

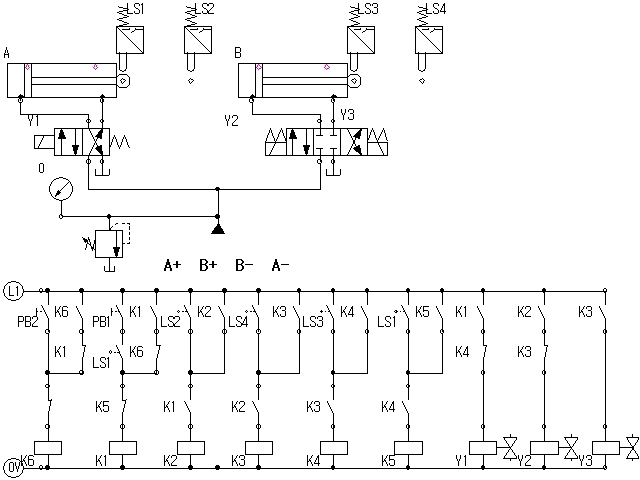

응용동작 1- ①



전기유압8(응용1-1).phl

0.05MB



---

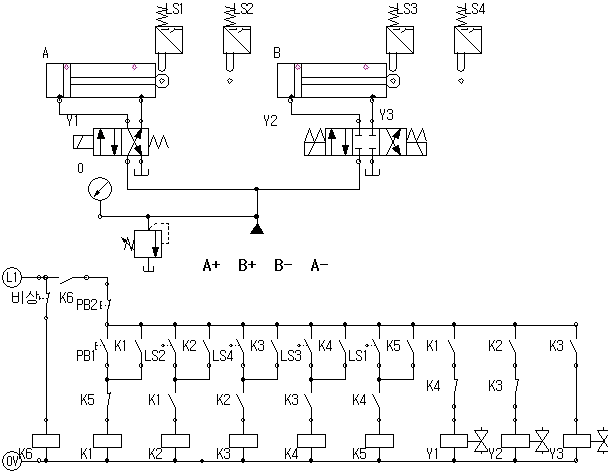

응용동작 1-② ③



전기유압8(응용1-답안).phl

0.05MB



---



  내가 풀어본 답



전기유압8(응용1-2).phl

0.05MB



---

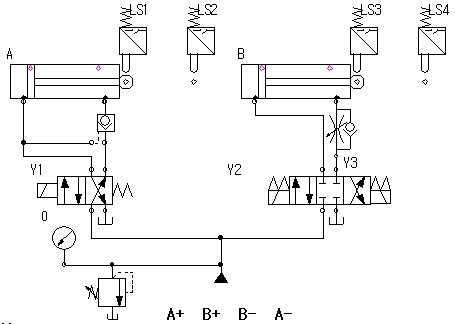

응용제어동작

2) 실린더 A의 Rod측에 Pilot조작 Check Valve를 이용 Locking회로를 구성하고, 실린더 B의 전진속도를 meter-out 방법에 의해 조정할 수 있게 유압회로를 변경하고 전진속도는 5초가 되도록 조정한다.



*** 로킹회로(Locking circuit) : 실린더 행정 중 임의위치의 행정단에서 실린더를 고정시킬 때 플런저 이동을 방지하는 회로

*** 유압회로의 종류 : https://m.blog.naver.com/metalzon79/221799028756







---

*** 참고 : 인터록 선입력 우선회로 구성





---



5. 답 안



가. 기본 전기회로도



나. 응용 전기회로도



다. 응용 유압회로도
