로봇 제어 - 실습프로젝트 3일차 (모터 정역회전)

반응형

이번에는 DC 모터 정역회로를 적용한 전장설계를 해본다.



Push 버튼 2개로 1번을 누르면 정회전(시계방향) 2번을 누르면 역회전(반시계방향)이 된다.



어제 만든 회로에 추가해서 구성해본다.

전장설계시에 캐드작업을 할 경우에 각 부품에 대한 캐드자료가 필요하다.



아래 사이트는 단자대 등 전기 제품을 만드는 곳인데

이곳에서 캐드자료를 다운받아서 사용할 수 있다.



한영전기 https://www.hynux.co.kr/data/cad.php



:: 자동제어 계측분야의 기술선도 기업 (주)한영넉스 ::



www.hynux.co.kr


지금부터 모터 정역회로를 적용한 전장설계를 해본다.

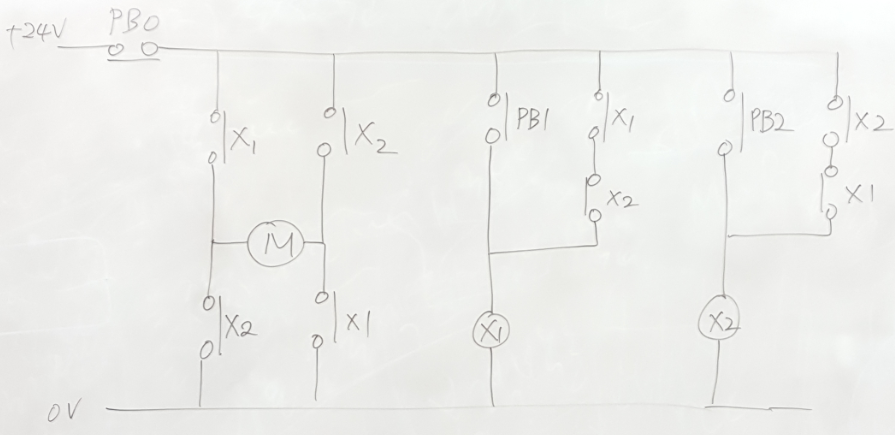

회로도는 아래와 같다.



회로도에 핀번호를 적는다.







배선을 끝내고 테스트 하기위해

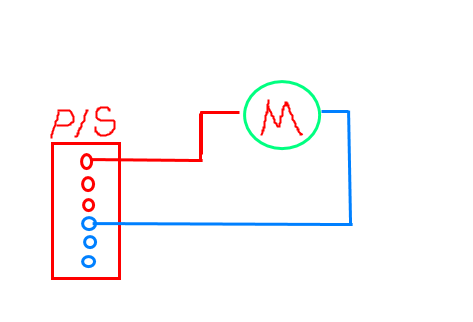

작은 DC모터와 로봇 회전축 모터에 연결시켜 놓았다.











모터 연결 후에 정역 테스트를 한다.





동작설명 :

전원을 인가하고 버튼1과 버튼 2를 누르면 모터와 로봇이 동작한다.

DC모터는 정회전 역회전을 하게 된다.

또한 로봇의 축에 모터가 있어 신호가 가면 정회전 역회전을 하게 된다.

아래는 테스트하는 영상이다.





https://www.youtube.com/watch?v=lhcc_eK_PFs






위의 회로도는 아래와 같이 변경해서 사용할 수도 있다.

동작결과는 같다.

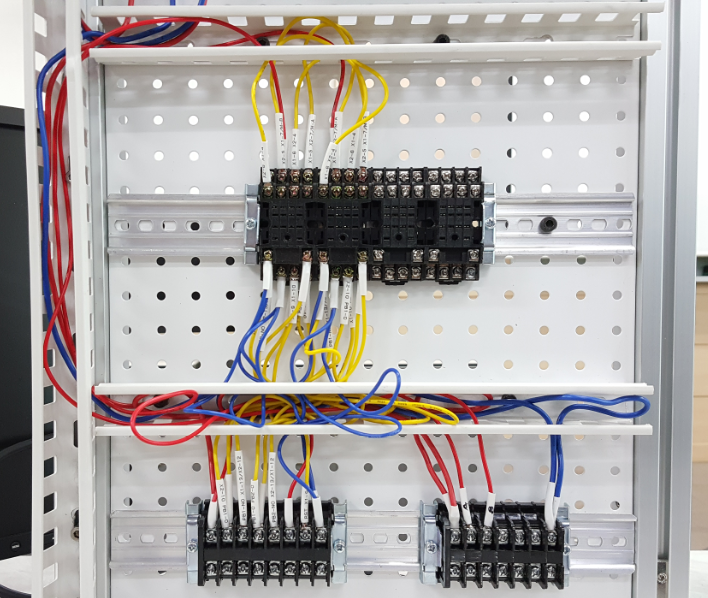

아래는 이 회로도를 기준으로 결선한 설계품이다.
