[매운탕솔리드웍스] 13강. 돌출과 돌출컷1부

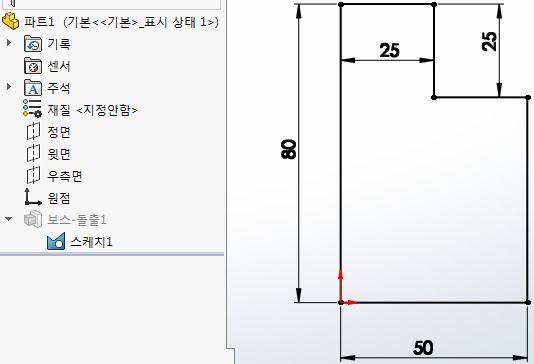

스케치 작업을 'ㄴ'자 모양으로 그리고

스케치 종료 후

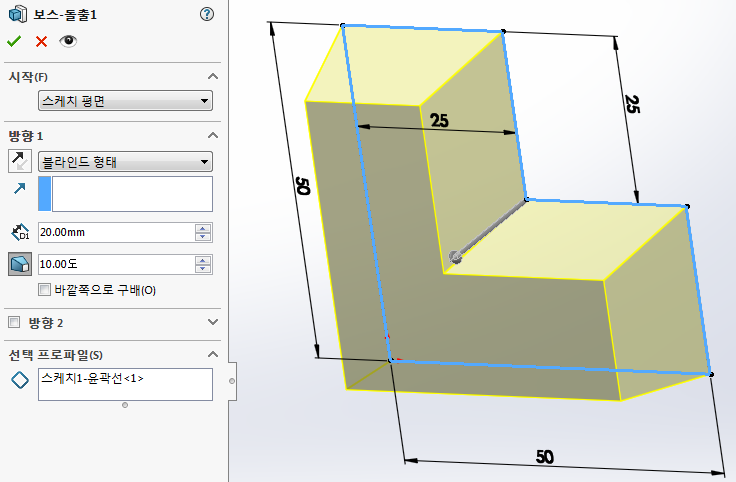

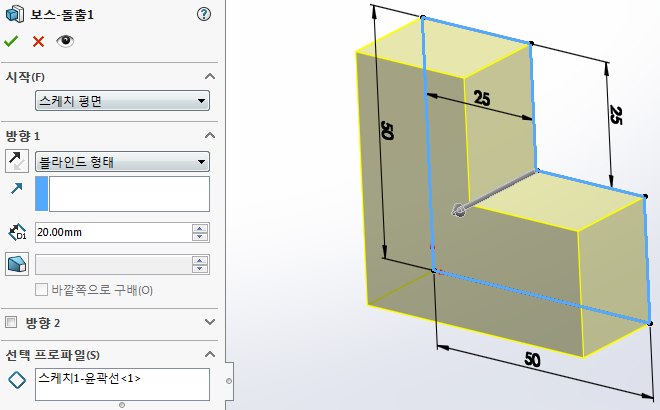

'피처 - 돌출보스/베이스'로 아래와 같이 옵션을 주어 그린다.

잘못된 곳 수정하기

1. 스케치 편집

2. 돌출 (피처 편집)

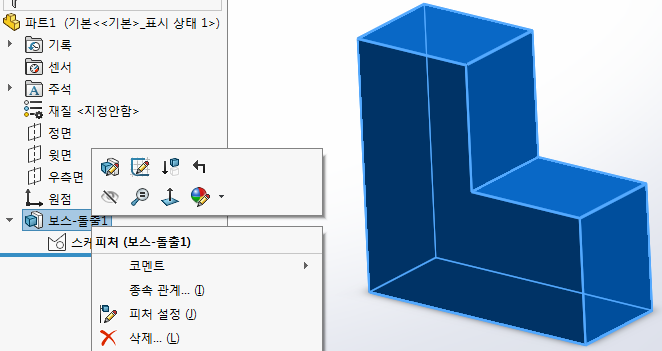

- 왼쪽 디자인 트리에서 수정하는 방법

첫번째 피쳐 편집 눌러서 수정한다.

첫번째 스케치 편집 눌러서 수정한다.

Ctrl-8 정면보기

Ctrl-7 등각보기

- 그림에서 직접 수정하는 방법

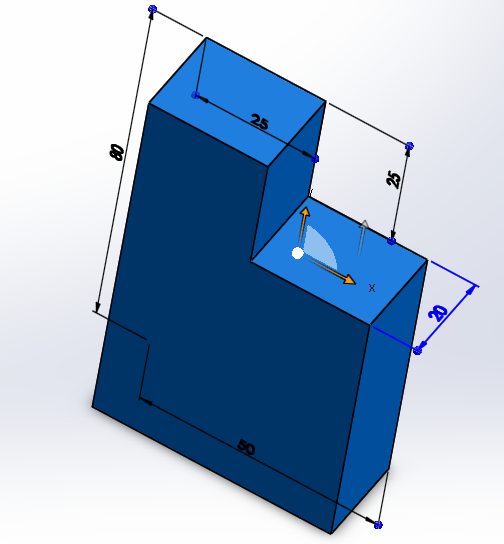

그림을 더블 클릭하면 치수가 아래처럼 나온다.

파란색은 피쳐편집, 검은색은 스케치 편집에 치수이다.

수치를 조정하면 바로 적용되지 않는 경우가 있는데

상단에 있는 '신호등' 버튼을 클릭하거나

Ctrl-B로 '피처 재생성'을 한다.

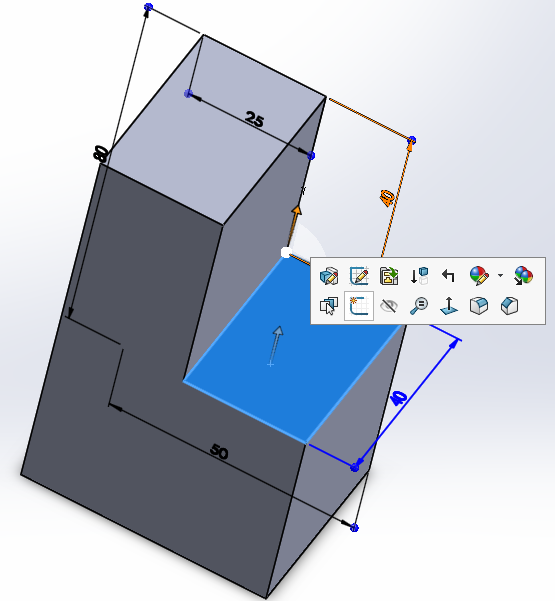

원하는 면에서 작업을 하고 싶을 때

면을 클릭하고 '스케치'를 누른다.

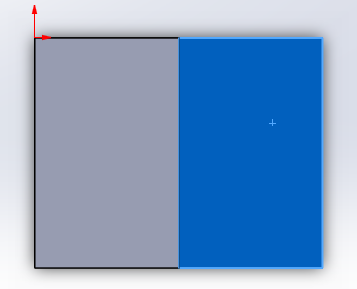

스케치 버튼을 누르면 자동으로 돌아가는데 안되면 Ctrl-8을 눌러준다.

또는 옵션-시스템옵션-스케치-스케치작성 및 편집시 ... 자동회전이 체크되었는지 확인.

면에 구멍을 뚫기 위해 스케치를 한다.

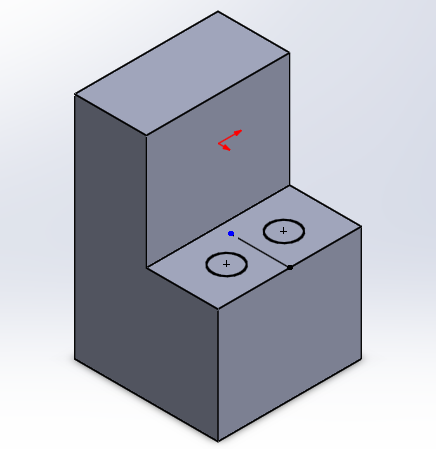

원 두개를 대칭되게 그리고 Ctrl-7로 등각보기 한다.

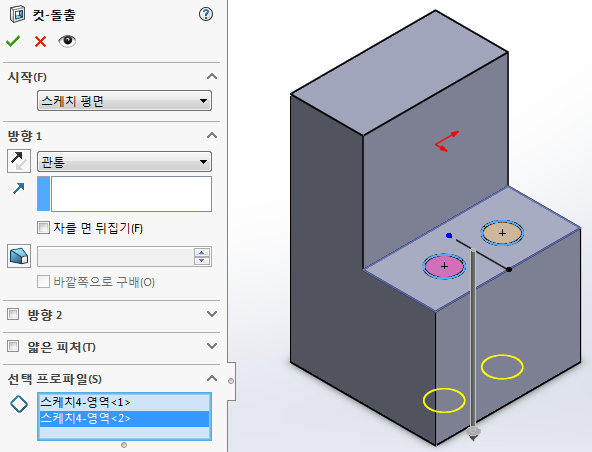

'돌출 컷'에서 아래와 같이 두 원을 선택하고 관통을 시킨다.

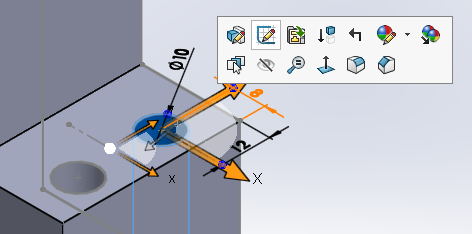

원의 위치를 변경하려면 원클릭-스케치 편집으로

치수를 수정하고 스케치 종료를 클릭한다.

아니면 보이는 그림에서 직접 수정할 수 있다.

돌출 컷 옵션을 좀 더 살펴보면

디자인 트리 '컷돌출-피처편집'에 들어간다.

'자를 면 뒤집기'는 지정한 영역의 나머지가 잘려 나간다.
