[매운탕솔리드웍스] 12강. 스케치할때 알아두면 좋은 옵션

[tan선을 유용하게 그리는 방법]

두 원을 그리고 선을 tan 조건으로 붙일 때

보통은 선을 그리고 선과 원을 tan 조건으로 붙인다.

이렇게 했을 때 단점은 트림처리까지 해야 한다.



이런 불편을 없애기 위해

'라인'클릭 후에 한쪽 원에 가져다 대면 선이 반짝인다. 임의의 점을 클릭하고

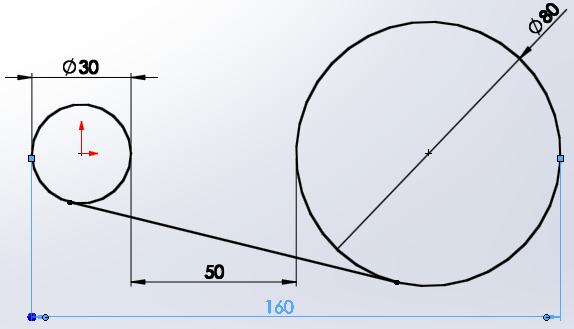

다른 원의 접점을 가져갔을때 아래 그림과 같이 tan마크가 뜬다.

그럴 때 놓으면 선과 두 원이 tan 조건으로 붙게 된다.

[지능형치수 사용법]

원과 원의 치수는 원의 선과 다른원의 선을 클릭해서 치수를 기입한다. (위 그림)

그런데 원과 원의 끝부분끼리의 치수를 알고 싶을때나 치수를 변경 하고 싶을때는

'지능형치수'클릭후 shift+원 클릭+원 클릭해서 치수를 알아내거나 변경한다.



[직선 그리기]

선을 그리면서 치수를 바로 적용하는 방법이 있다.

옵션 - 시스템 옵션 - 스케치 - 요소작성시 화면 숫자 입력 활성(체크)

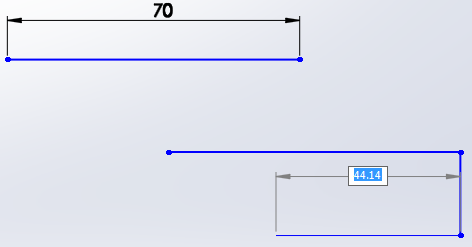

여기서 불편한 점이 있다. 치수를 기입하면 수정 창이 뜨면서 엔터를 쳐야 한다.

이럴때 한가지 더 체크를 해준다.

옵션 - 시스템 옵션 - 스케치 - 값을 입력할 때만 치수 작성(체크)

위의 '요소작성시 화면 숫자 입력 활성(체크)'와 쌍으로 해주는 게 좋다.

그리기와 치수 기입까지 같이 해서 편리하다.



단점은 그릴때 모든 치수가 표시된다.

이럴 때는 치수 입력을 내가 원할때 할수 있는 방법이 있다.

'요소작성시 화면 숫자 입력 활성(체크)'만 되어 있을때

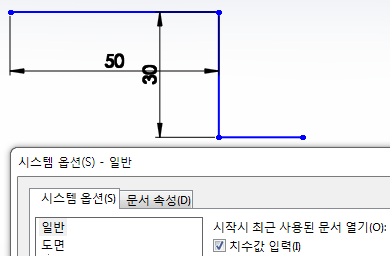

옵션 - 시스템옵션 - 일반 - 치수값입력(체크해제)를 클릭한다.





[치수기입시 문제점 발생시]

일반적인 경우 옵션 - 시스템옵션 - 일반 - 치수값입력(체크해제)를 클릭이 되어 있으면

체크해제가 되면 치수입력시 수정창이 뜨지 않고 바로 입력이 된다.

치수를 더블클릭해서 수정값을 입력해야 한다.

이럴때는 체크를 해 주어야 한다.
