다각형, 호, 타원그리기

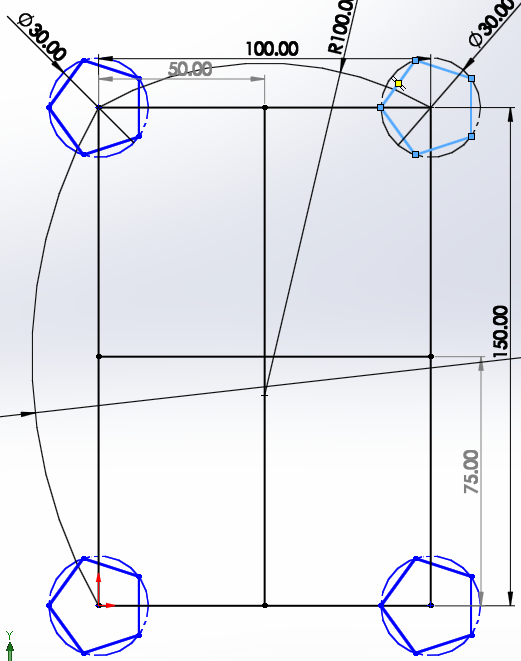

[ 원본도면 ]

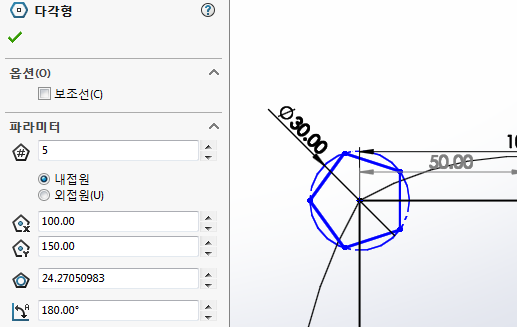

사각형을 그리고 모서리에 다각형을 그린다.
다각형을 '요소 복사'를 이용해서 나머지 모서리에 복사한다.
파란색 '완전정의'해도 바뀌지 않아서 그냥 둔다.
사각형 외부에 '3점 호'를 그린다.
사각형 안에 대각선 라인을 그린다.
원호그리기 후 치수를 20으로 넣고 '요소대칭복사'를 한다.
사각형 중심에 다각형 그리기(외접원 삼각형)을 한다.
