[매운탕 솔리드웍스] 6강 - 스케치 예제 따라하기 2 (대칭복사,동적대칭복사)

- 대칭복사,동적대칭복사

- 원형패턴,선형패턴

- 복사와 오프셋

- 복사,이동,회전,다양한 사각형 그리기

- 다각형,호,타원 그리기

- 직선홈,스플라인,문자기입

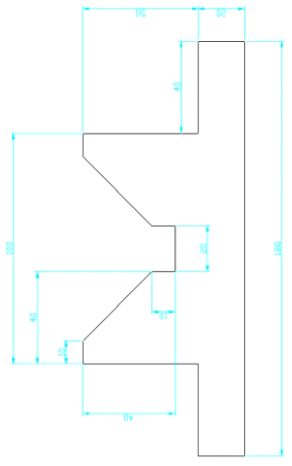

[원본도면]



솔리드웍스에서 작업시 원점은 원본도면 왼쪽 아래로 잡고 작업을 진행한다.

- 선으로 원본과 비슷한 모양 라인을 잡는다.

- 치수는 큰 치수보다 작은치수를 먼저 준다.

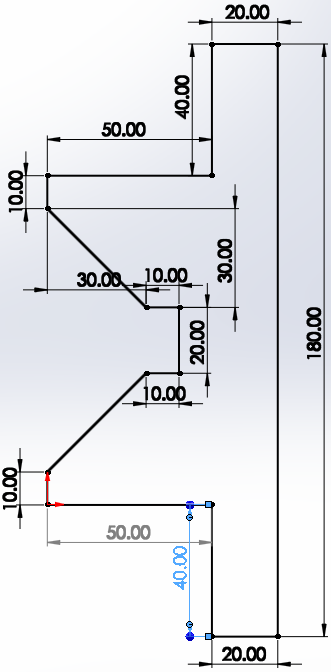

아래는 구속조건을 주지 않고 치수만 기입(많이 기입됨)했다.

중간에 치수가 깨져서 나오기도 한다.

이번엔 구속조건을 부여하고 치수 작업해 본다.

가로방향으로 중심선을 그리고 대칭조건을 부여한다.

중심선 위쪽과 아래쪽 대칭 방향에 있는 선들을 대칭/동등 조건 등을 부여한다.

ex) 대각선 2개는 대칭, 오른쪽 위와 오른쪽 맨 아래는 동등 ...



치수에서 소수점을 안보이게 할 때는
도구 > 옵션 > 문서 속성 > 치수를 클릭 > 소수점 표시에서 삭제

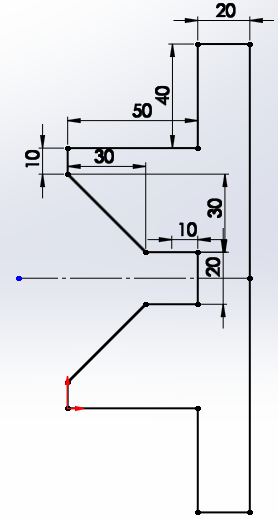

아래는 구속 조건을 이용해서 치수기입을 했다. 치수기입이 간단해 졌다.

이번에는 대칭 복사를 해본다.

절반의 형태를 그린다.

라인은 원점을 클릭해서 그려나간다.

절반을 그리면 대칭복사를 눌러 대칭복사할항목과 대칭기준(중심선)을 지정한다.



다음은 '동적 대칭복사'에 대해 알아보자

도구모음에 없으면 옵션-사용자정의-스케치-동적대칭복사를 드래그해서 빼서 배치한다.

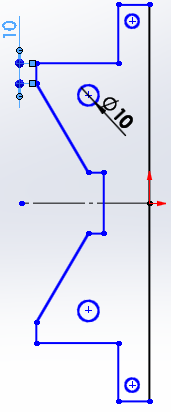

구속조건과 동적대칭복사를 이용해서 그려본다.

대칭복사를 적용하면 대칭구속까지 적용된다.

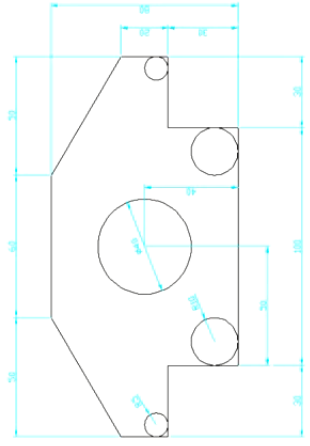

 원본 도면
