생자 실기 solidworks 12번 모델링 작업

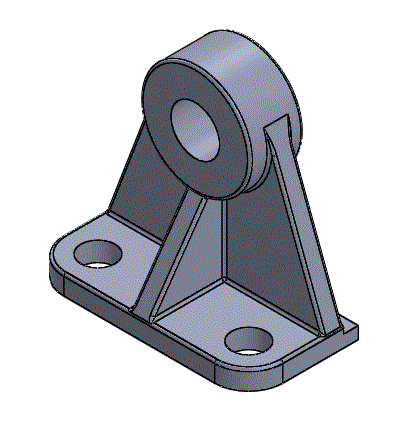

완성 모델링

1. 솔리드 작업

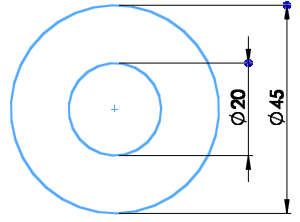

정면에서 상단의 원형상을 스케치한다.





스케치 종료 후 돌출보스 22만큼 해준다.









윗면을 클릭하고 '참조형상-기준면'을 눌러

기준면을 55mm만큼 아래에 만들어준다.

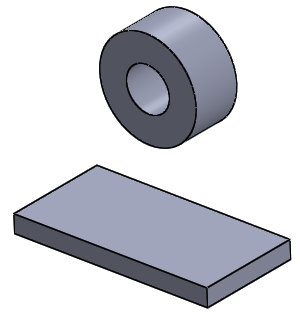

평면1(기준면)에 바닥판을 만들 사각형을 스케치한다.





돌출보스를 5mm로 해준다.







우측면을 잡고

오른쪽 끝 모서리에 돌출컷을 할 사각형을 스케치 한다.









돌출 컷을 해준다.





필렛작업을 아래와 같이 해준다.







바닥면과 원통을 연결할 수직면 작업을 한다.

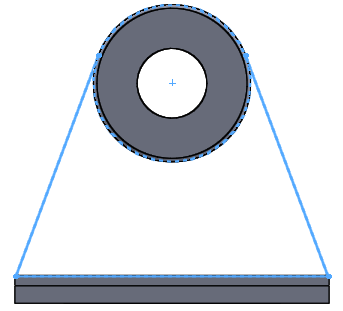

정면의 뒷쪽 면을 잡고 돌출 형상을 스케치한다.

원은 직접 그려도 되고, 원통의 원을 클릭 - '요소변환'을 눌러도 된다.











원과 바닥면에 선을 긋는다.

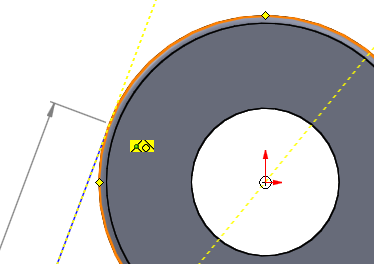

원과 선의 접점은 일치+탄젠트 조건의 아이콘이 뜰때까지 그려준다.

선을 원에 붙이고 원과 선을 클릭해서 '일치'조건을 한 번 더 부여 해 주어도 된다.







스케치 완료 후 돌출보스를 8mm 준다.









우측면을 잡고 보강대를 만들어줄 스케치를 한다.

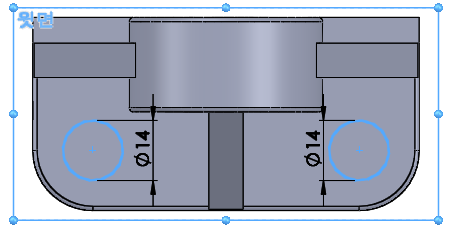

윗면에서 바닥면에 원을 그려준다.

대칭복사를 하는 것 보단 원이 두개이므로 각각 그려주고 치수를 입력한다.

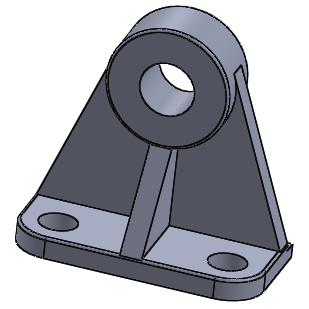

원을 관통해서 기본적인 형상을 완성한다.

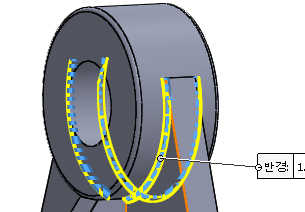

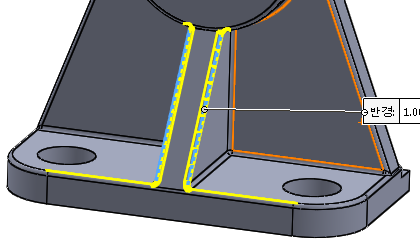

이후로는 바닥면과 원통사이에 만들어준 형상의 필렛 작업을 한다.

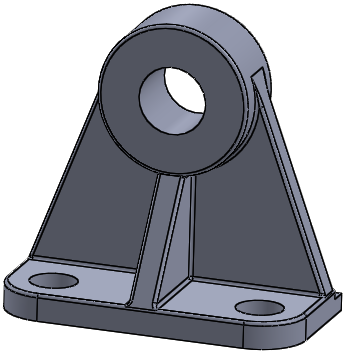

[완성 모델링]







[작업 파일]

생자_실기_solidworks_12번.SLDPRT

0.32MB







2. 도면 작업



내용없음.



[도면 파일]
