생자 실기 solidworks 11번 모델링작업



모델링 과정



1. 솔리드 작업

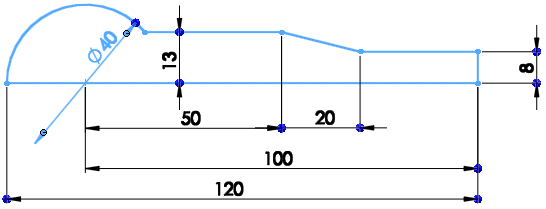

정면에서 아래와 같이 스케치 스케치한다.

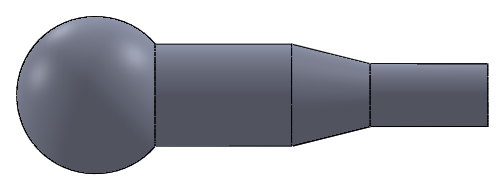

'회전 보스'로 회전을 시킨다.







'우측면'에서 돌출컷을 할 사각형을 스케치 한다.







돌출컷을 17만큼 준다.

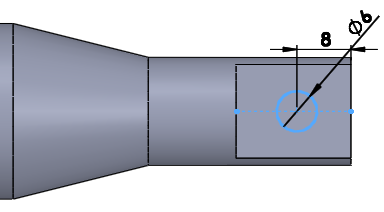

윗면에서 구멍을 뚫을 원을 스케치한다.









다시 우측면에서 아래와 같이 돌출컷을 할 위치에 사각형을 스케치한다.

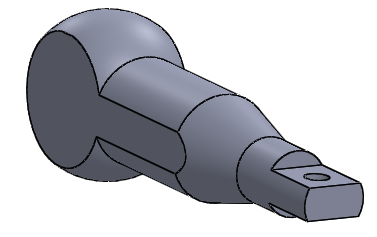

돌출 컷을 한 후의 모습이다.





정면에서 원쪽 큰 원에서 원을 그려 돌출컷을 한다.

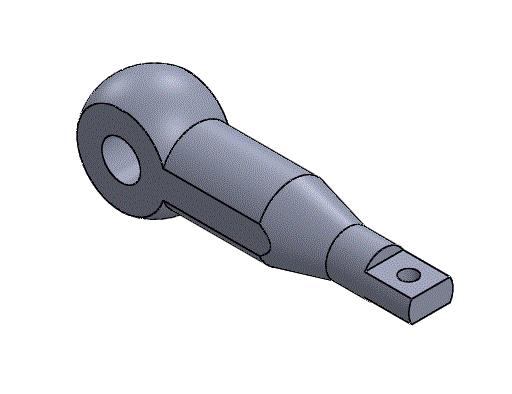

[완성 모델링]



[작업 파일]

생자_실기_solidworks_11번.SLDPRT

0.15MB







2. 도면 작업



내용 없음



[도면 파일]
