생산자동화 기능사 - 과제15번 모델링하기 (cad study-솔리드웍스 )

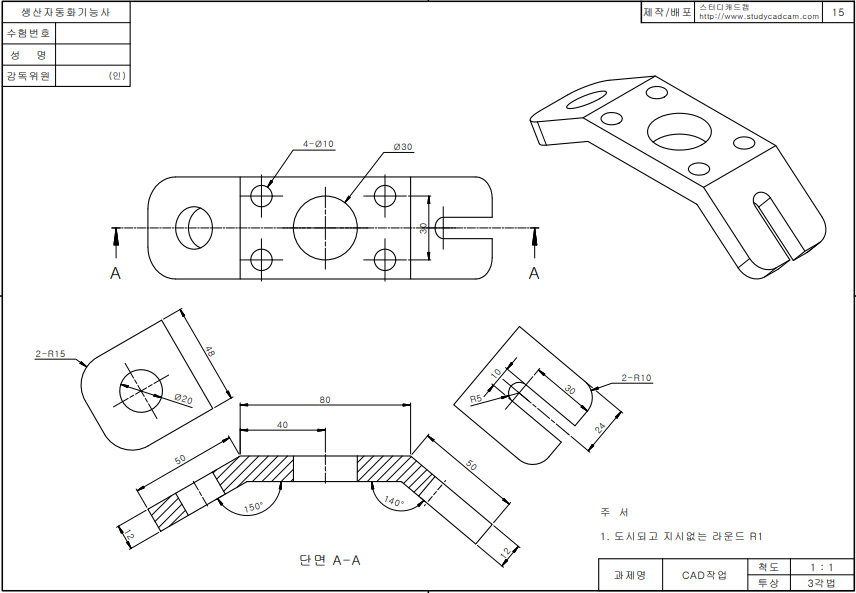

예제 도면

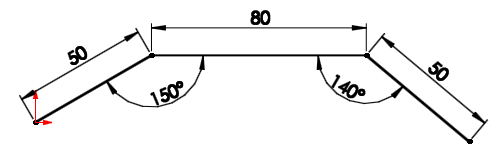

정면에서 스케치 작업을 한다.

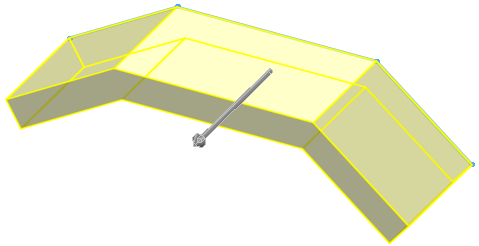

길이 48, 두께 12로 돌출보스한다.









위의 형상을 작업한다. 위의 왼쪽 부터 작업한다.

중심선을 가로 세로로 그어주고 지름 20인 원을 관통시킨다.









다음은 중간 부분을 스케치한다.

원 5개를 치수에 맞게 배치하고 '선형 스케치 패턴'으로 X축 Y축으로 패턴을 준다.

패턴 작업 후 돌출컷으로 관통시킨다.









오른쪽 형상에서 중심선을 가로로 긋고

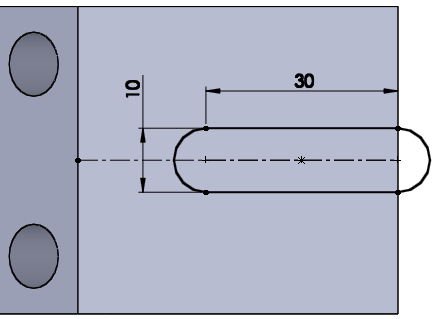

직선 홈을 지름 10으로 아래와 같이 그려준다.

스케치 종료 후 돌출컷으로 관통 시켜준다.







마지막으로 필렛으로 왼쪽 끝은 15, 오른쪽 끝은 10으로 해준다.

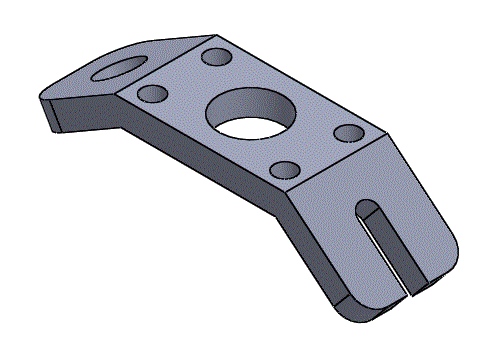

[완성 모델링]



[작업 파일]

과제 15번 모델링하기.SLDPRT

0.11MB
