CNC 밀링(머시닝센터) 가공 프로그래밍 8일차 (200608) -

CNC 밀링 = 머시닝센터 = MCT

CNC밀링과 머시닝센터의 차이

ATC : 자동공구 교환장치가 붙어 있는냐의 유무에 따라

CNC밀링은 ATC가 없다.

머시닝센터는 ATC가 있어서 공구를 교환하면서 작업이 가능하다.



잔고장이 ATC에서 많이난다.

공구 교체시 시퀀스가 진행되는데.

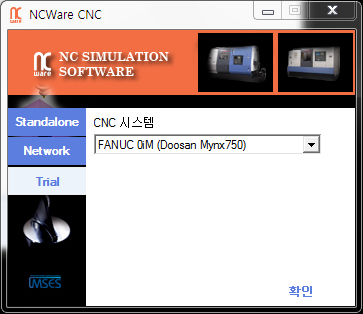

NCWare CNC를 관리자모드에서 실행을 한다.

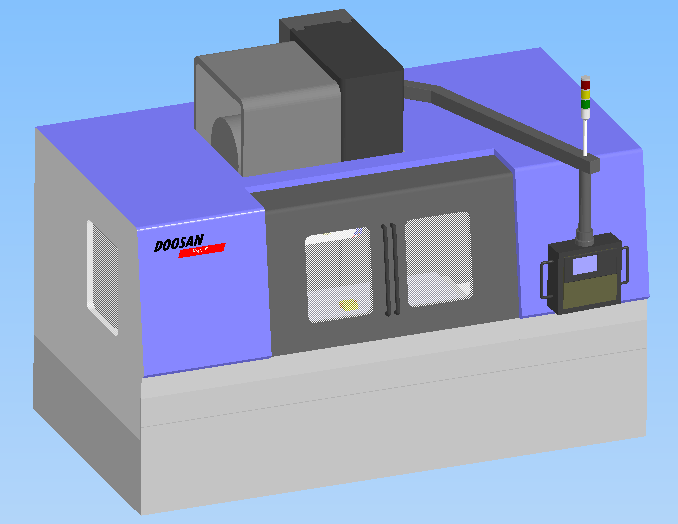

750 : 7.5호기 , Y축 거리가 750mm

Y축의 크기에 따라 작업 공간이 결정된다.

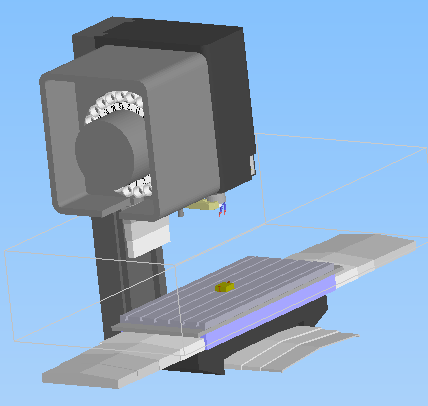

머신보기로 케이스를 벗겨놓고 본다.





범용밀링 + CNC장치(컴으로 제어하는) = CNC 밀링



축에 대해 정리하면

회전하는 스핀들이 있는 부분이 Z축 (축의 기준이 된다.)

좌우가 X축

앞뒤가 Y축





선반은 작업이 두 축만으로 가능하다.

밀링은 3차원에서 작업이 이루어지므로 3축 이상이어야 한다.



가능사 예제로 프로그램을 짜서 가공을 한다.



머시닝센터 세팅을 해보고 기계세팅을 해본다.

증분을 사용하지 않는다.

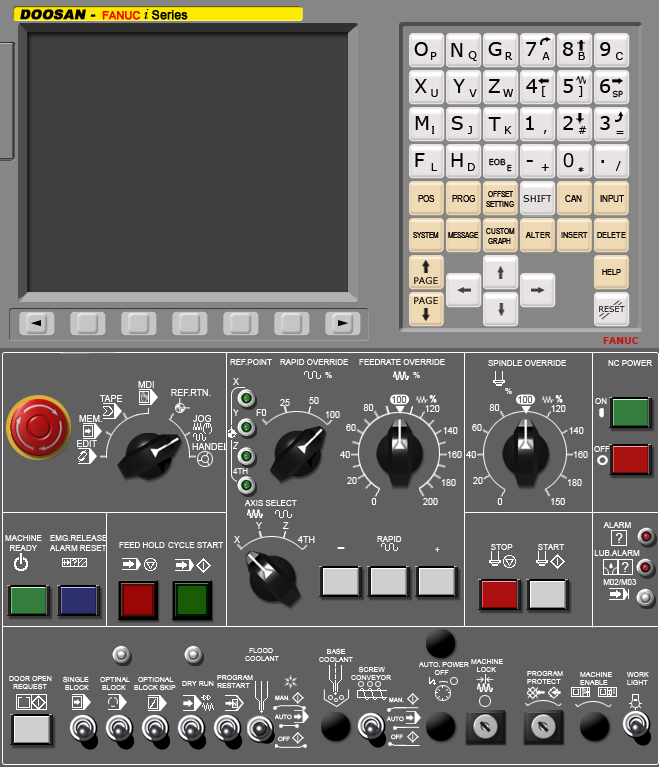

1. 전원 ON - EMG누름 + 머신레디(ALARM 해제)

2. 기계 수동원점 복귀

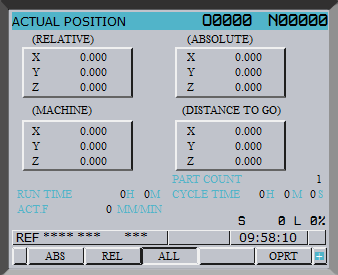

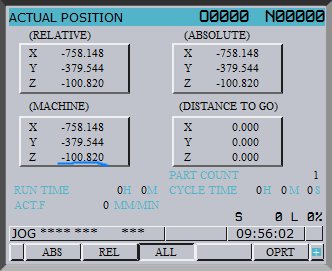

기계좌표를 확인한다. POS - ALL

-100위치에서 원점복귀를 한다.

Z가 원점에 가깝다. Z를 이동해본다. - JOG - 축(Z) - (-)를 누름







이렇게 해 놓아야 자동모드가 먹힌다.

공구교체, 지령내려서 절삭하는 것들이 프로그램으로 실행되는데

그게 되기 위해서는 원점복귀를 해 놓아야 한다.



자동모드는 프로그램으로 제어할 수 있는 ...



---

FACE CUTTER 장착한다.



[영상시청]

공구의 마모상태를 확인하고 작업을 한다.



팁의 이상유무 확인한다.

공구를 콜릿척에 장착 - 콜릿척을 밀링 척에 장착 - 고정



드릴의 상태를 확인 - 이상있으면 교체

드릴척 핸들



엔드밀 상태를 확인

밀링척 - 콜릿척 - 엔드밀의 상태를 점검한다.



탭 상태도 확인한다.



[영상시청 - 매거진에 공구 장착]

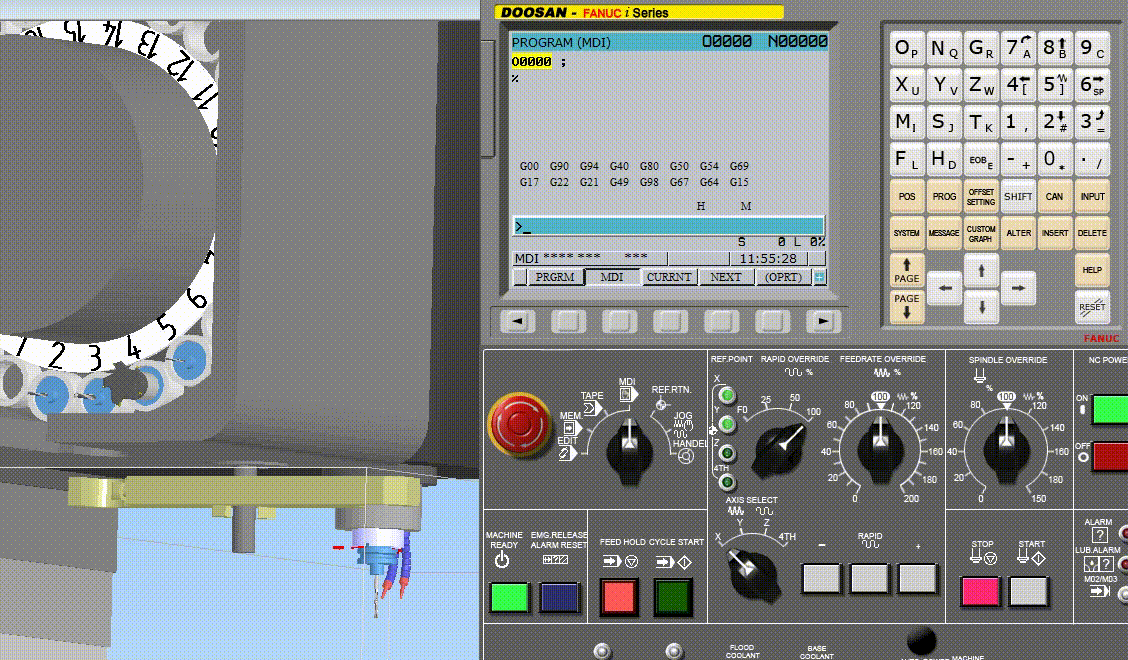

주축에 있는 공구와 매거진의 공구를 맞교환하고 있다.



엔드밀은 측면가공을 할 수 있다. 외형 가공

M03 S1000;

F100 : 분당 이송률(mm/min) 빠르게 못 간다.

공구마다 절삭속도를 계산해 주어야 한다.



절삭속도가 정해져 있기 때문에 (V=20m/min -> S1000)

회전속도를 올리면 공구마모가 심해진다.

날당 이송값 0.1mm x2(날수) x 1000 = 200(이송속도)

                (0.05mm)



초경을 쓰게 되면 절삭속도가 1.5배 -> 회전속도 올라간다.(단 가격이 비싸다)

---



3. 툴관리 - 공구장착

현재 추축에 어떤게 달려 있는 지 확인한다.

스핀들에 1번 공구가 와 있어야 한다.



프로그램을 입력할 수 있게끔 아래와 같이 세팅한다.





선반 : T0100



공구 호출은 두자리로 한다.

MCT : T01 M06

M06 (공구교환)

G43 H01로 호출해서 수정을 해준다.

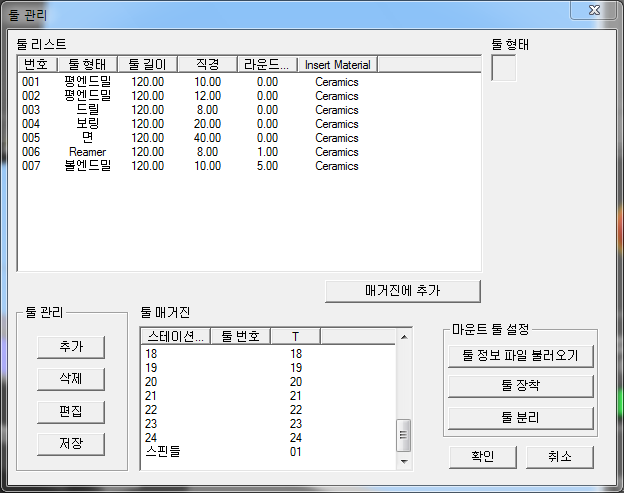

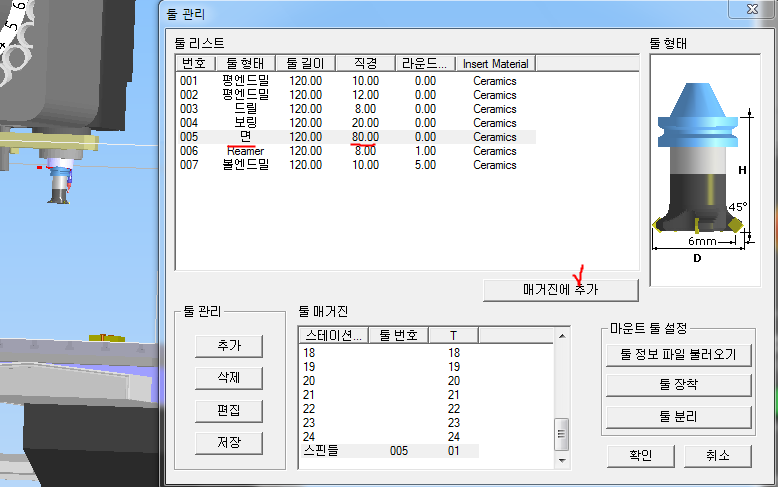

툴관리를 클릭하면



사용하다보면 공구번호와 포트번호가 달라진다.



아래의 공구를 장착해 본다.

T01 D80 F/C

T02 D4  C/C

T03 D6.8 D/R

T04 D10 E/M

T05 M8 TAP



T0N M06; Cycle-Start를 누르면

호출한 T0N이 주축위치로 오게 된다.

그리고 툴관리에 가서 툴을 선택하고 매거진에 추가를 해주면

툴이 주축위치에 장착하게 된다.



---



1번에 FACE CUTTER 툴을 장착해 본다.



2번을 장착하기 위해

반자동 모드에서 2번을 호출한다.

T02 M06; cycle start - 툴관리를 보면 스핀들(중심 축에 해당)을 본다.





3번에 센터드릴을 등록해본다.

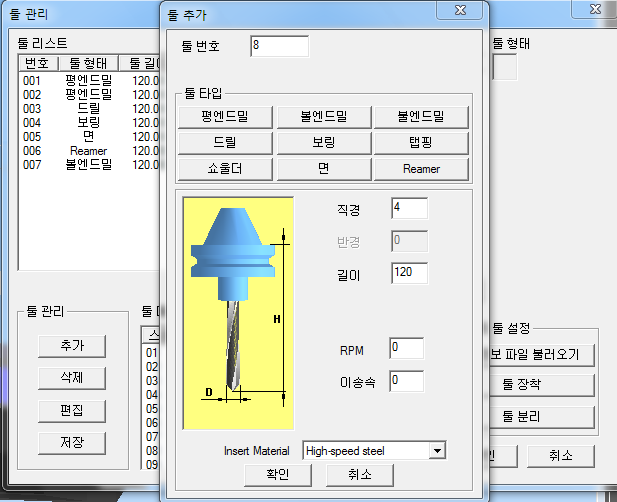

8번에 툴을 추가한다.





매거진에 추가를 센터에 해준다.







공구가 장착되었으면

공구호출로 잘 튀어나오는지 확인한다.

공구호출을 하다보면 매거진의 포트 순서가 바뀌게 된다.
