CNC 선반 프로그래밍 7일차 (200602) -

CNC 선반 메뉴얼 가공 프로그램

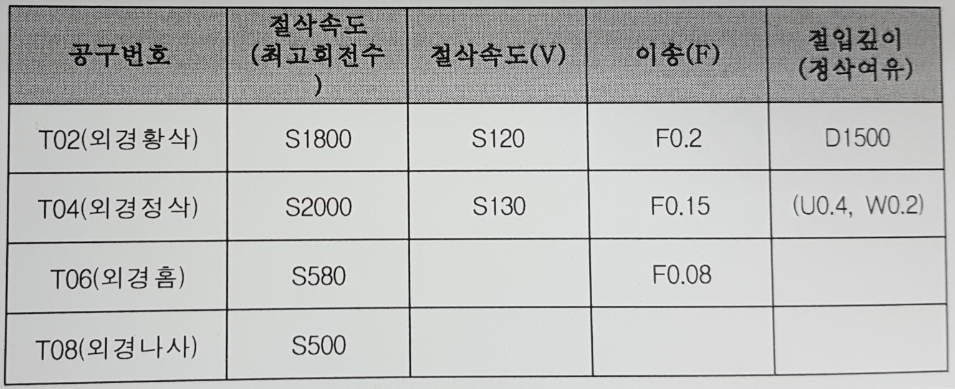

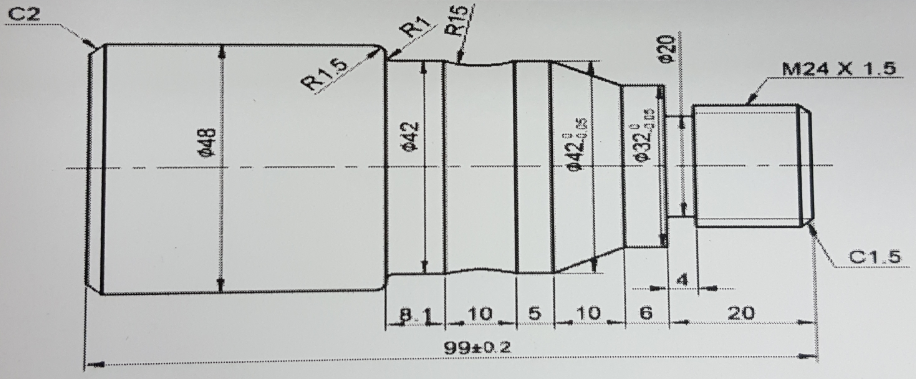

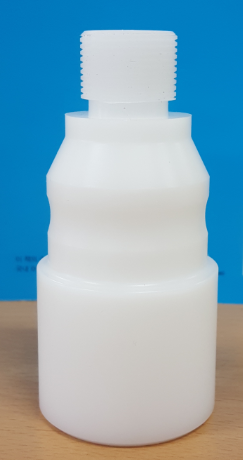

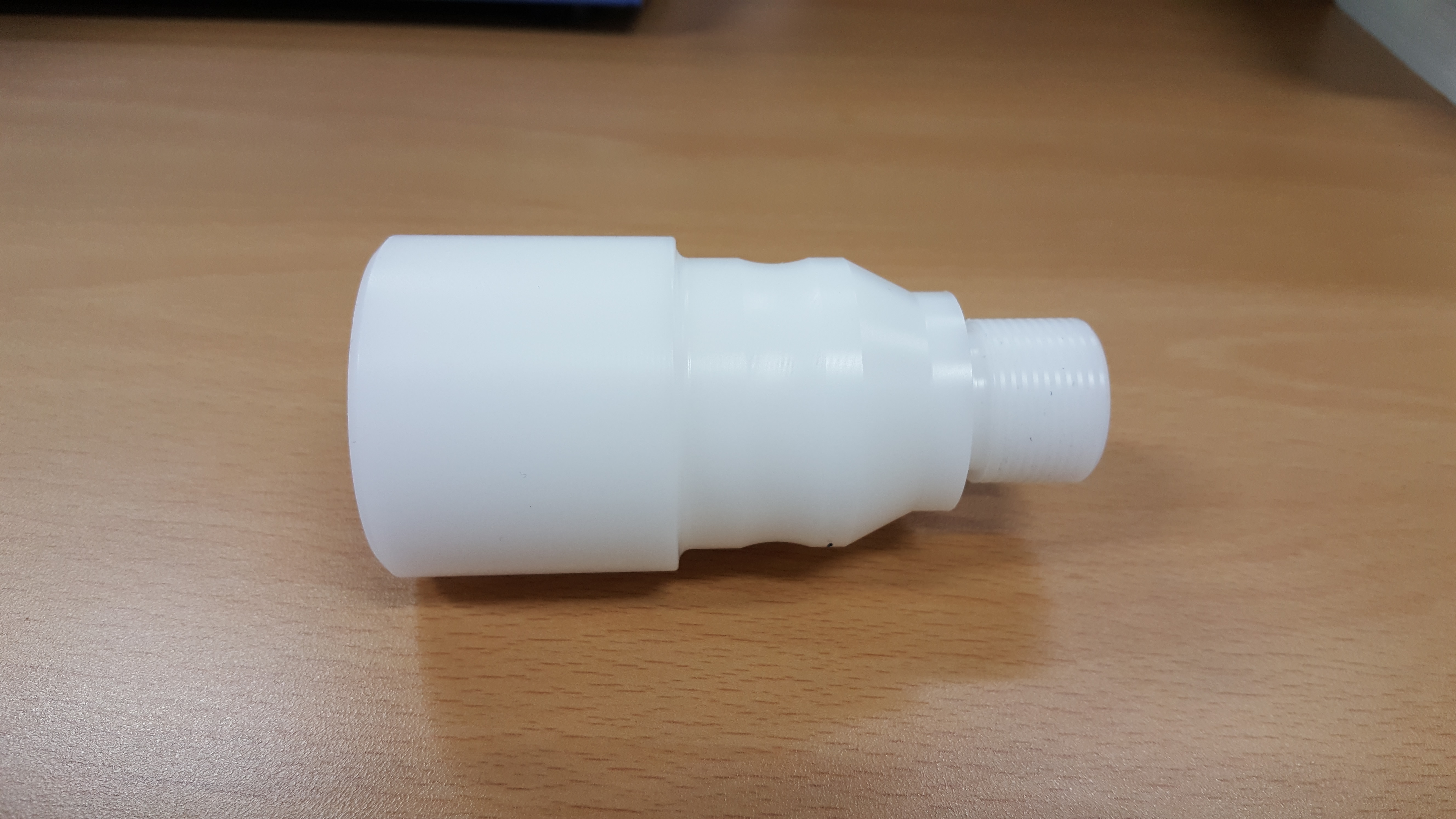

우리가 CNC선반을 이용하여 가공할 모형이다.

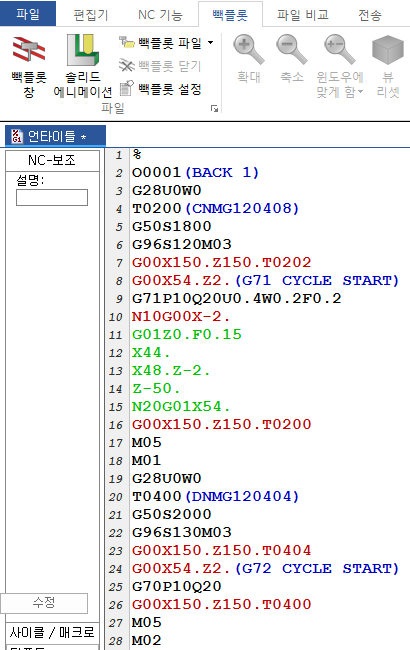

CIMCO Edit 8라는 프로그램으로 아래와 같이 프로그램을 짠다.

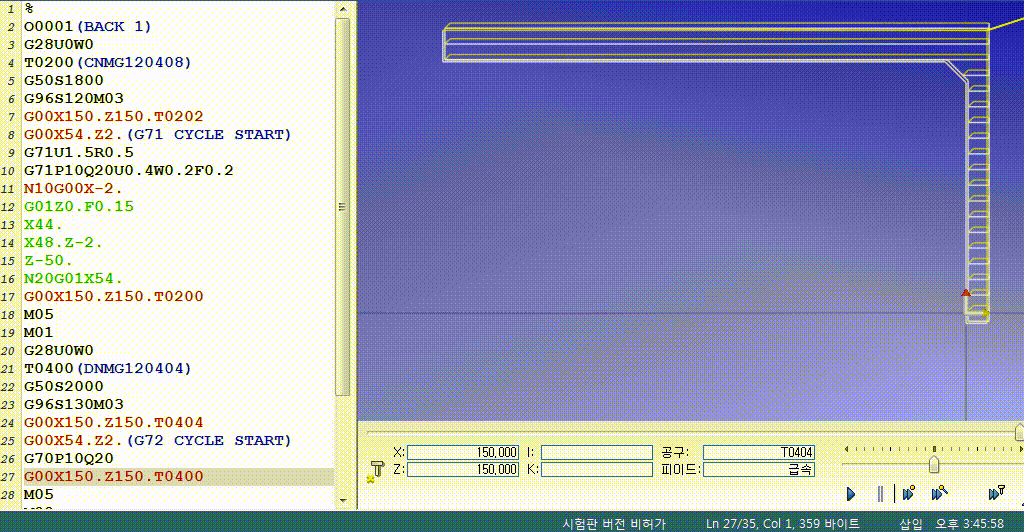

백슬롯(동영상 오른쪽) 창으로 확인한 결과이다.



1차가공 (후면 가공)

가공은 사진의 왼쪽부터 가공을 한다.

먼저 CNC의 척에 물리고 단면을 먼저 쳐서

치수 측정이 용이하도록 한다.



NCWare 프로그램으로 모의 테스트하는 것은 생략한다.

직접 CNC선반에서 작업을 한다.

프로그램은 직접 CNC선반에서 입력했다.

선반에서동 아래의 화면을 '도안'으로 확인 할 수 있다.



---



가공은 황삭 - 정삭 작업으로 구분해서 한다.

황삭(T0200)

정삭(T0400)







https://www.youtube.com/watch?v=gKxYwxNiXU0











2차 가공(전면 가공)

1차가공이 끝나면 전면부 가공을 한다.

가공은 황삭 - 정삭 - 홈바이트 - 나사작업으로 구분해서 한다.

황삭(T0200)

정삭(T0400)

홈바이트(T0600)

나사(T0800)









추가한 코드





https://www.youtube.com/watch?v=flvEsbtWmAQ

---

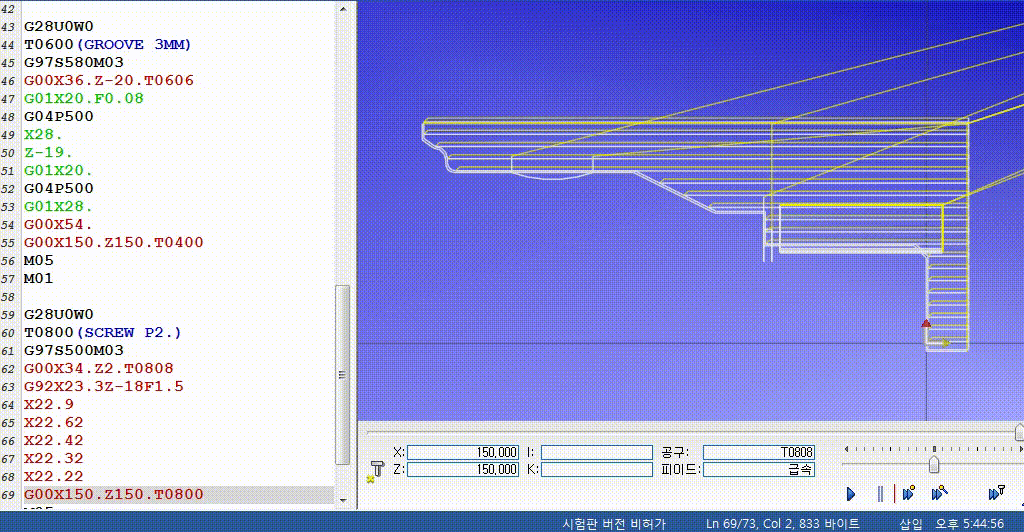

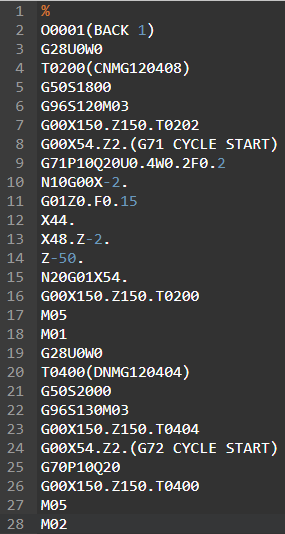

CIMCO에서 코딩하는 화면



%
O0001(BACK 1)
G28U0W0
T0200(CNMG120408)
G50S1800
G96S120M03
G00X150.Z150.T0202
G00X54.Z2.(G71 CYCLE START)
G71P10Q20U0.4W0.2F0.2
N10G00X-2.
G01Z0.F0.15
X44.
X48.Z-2.
Z-50.
N20G01X54.
G00X150.Z150.T0200
M05
M01
G28U0W0
T0400(DNMG120404)
G50S2000
G96S130M03
G00X150.Z150.T0404
G00X54.Z2.(G72 CYCLE START)
G70P10Q20
G00X150.Z150.T0400
M05
M02

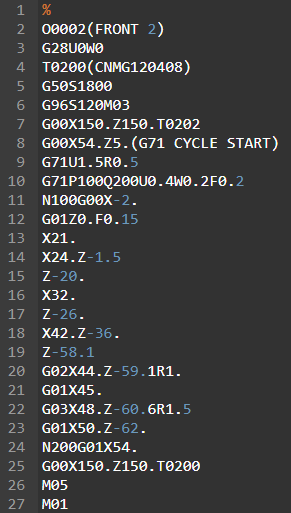

O0002(FRONT 2)
G28U0W0
T0200(CNMG120408)
G50S1800
G96S120M03
G00X150.Z150.T0202
G00X54.Z5.(G71 CYCLE START)
G71U1.5R0.5
G71P100Q200U0.4W0.2F0.2
N100G00X-2.
G01Z0.F0.15
X21.
X24.Z-1.5
Z-20.
X32.
Z-26.
X42.Z-36.
Z-58.1
G02X44.Z-59.1R1.
G01X45.
G03X48.Z-60.6R1.5
G01X50.Z-62.
N200G01X54.
G00X150.Z150.T0200
M05
M01
G28U0W0
T0400(DNMG120404)
G50S2000
G96S130M03
G00X150.Z150.T0404
G00X54.Z5.(G72 CYCLE START)
G70P100Q200
G00X46.Z-41.
G01X42.
G02Z-51.R15.
G01X46.
G00X150.Z150.T0400
M05
M01

G28U0W0
T0600(GROOVE 3MM)
G97S580M03
G00X36.Z-20.T0606
G01X20.F0.08
G04P500
X28.
Z-19.
G01X20.
G04P500
G01X28.
G00X54.
G00X150.Z150.T0400
M05
M01

G28U0W0
T0800(SCREW P2.)
G97S500M03
G00X34.Z2.T0808
G92X23.3Z-18F1.5
X22.9
X22.62
X22.42
X22.32
X22.22
G00X150.Z150.T0800
M05
M02
%
