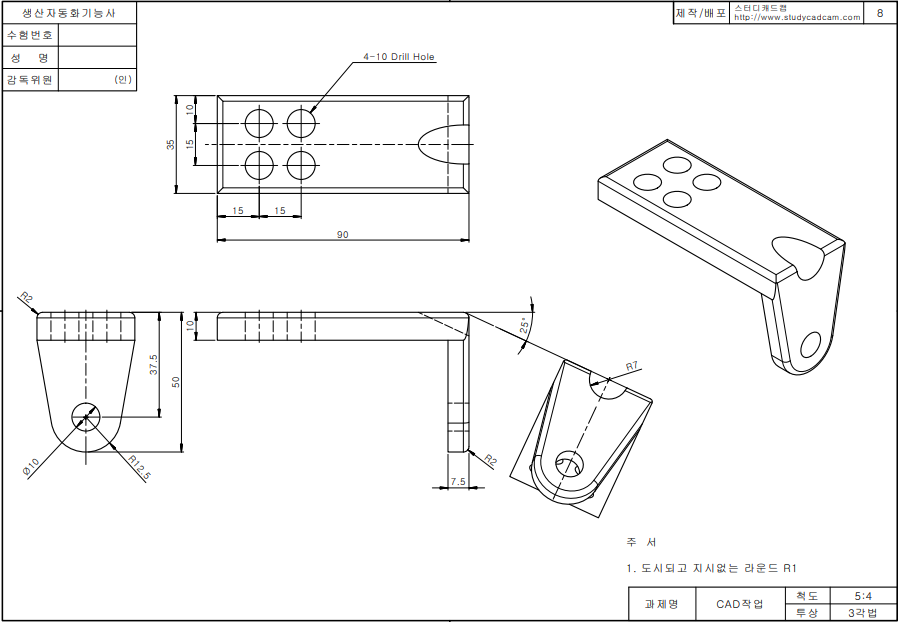

생산자동화기능사 CAD작업(08번) 모델링

정면을 기준면(데이텀)으로 해서 스케치 작업을 한다.

정면도에서 'ㄱ'자형으로 형상을 한꺼번에 만들면 모델링이 잘 안된다.

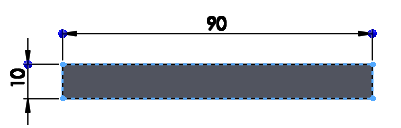

가로 세로를 따로 작업하는데 먼저 가로부분을 만든다.

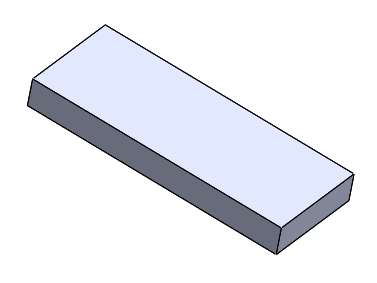

스케치 종료 후 돌출보스를 35만큼 준다.

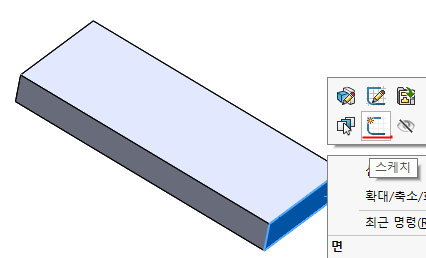

우측면을 잡고 스케치 작업을 한다.

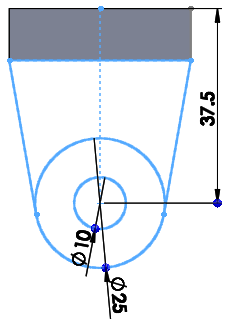

수직 형상이 될 부분을 아래와 같이 스케치한다.

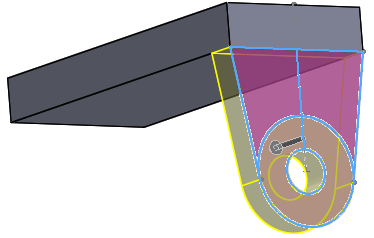

돌출을 안쪽으로 7.5mm로 해준다.

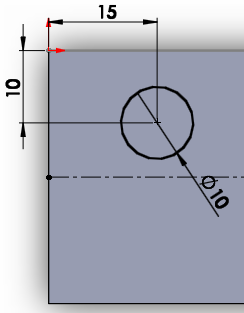

윗면 왼쪽편으로 가서 아래와 같이 원을 스케치.

선형패턴으로 원 4개를 만든다.

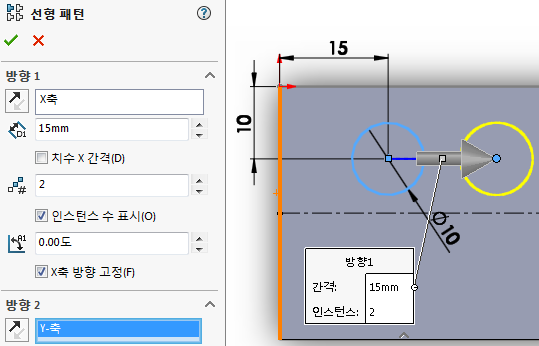

원을 클릭하고 '선형스케치패턴'을 클릭한다.

X축 방향 15만큼 갯수2를 준 뒤에

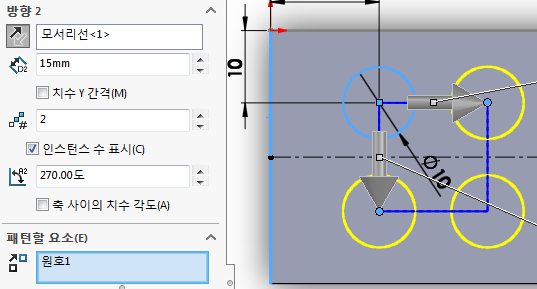

Y축 방향은 먼저 '방향 2'를 클릭하고 왼쪽 모서리 선을 클릭해준다.

(직접 원 4개를 치수에 맞게 그려도 된다)

모서리 선 클릭 후 패턴 수를 입력해야 치수가 활성화된다.

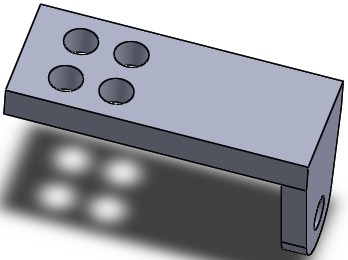

스케치 후에 관통을 시킨다.

오른쪽 위쪽 모서리 부분을 원 형태의 형상으로 돌출 컷을 해야 한다.

먼저 기준면을 만든다.

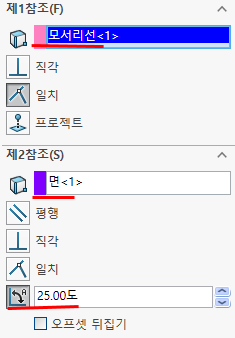

'참조형상-기준면'클릭, 모서리선 클릭, 윗면 클릭, 각도를 25도 준다.

아래와 같이 기준면이 만들어진다.

이 기준면을 중심으로 원 형상으로 돌출컷이 될것이다.

'평면1'에 원통 형상의 중심이 지나가게 하기 위해

'평면1'에 수직인 면을 만든다.

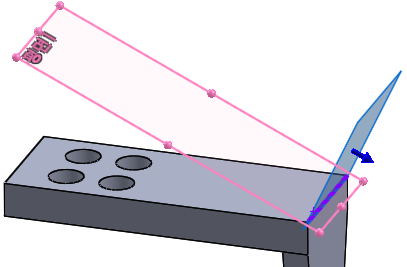

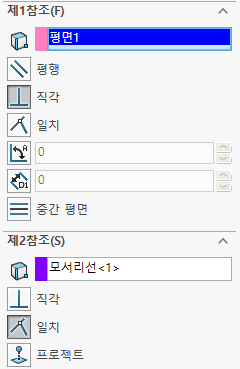

'평면1'이 선택된 상태에서 '참조형상-기준면' 클릭한다.

제1참조에는 '평면1'이 선택되어져 있다.(직각은 기본으로 되어 있는 듯 하다)

제2참조에는 모서리선을 선택한다.

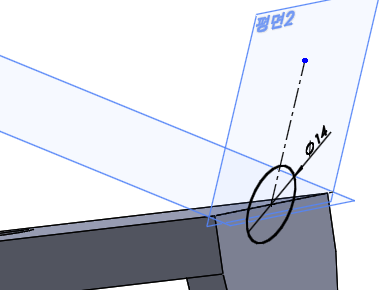

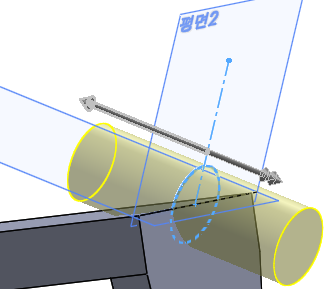

'평면2'의 아래 끝쪽 중앙에 원을 그린다.

다음 돌출컷을 양쪽 방향으로 해준다.

돌출 후 '평면'은 숨기기 처리한다.

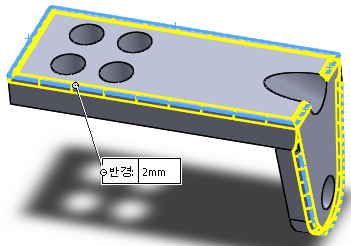

필렛을 아래와 같이 2mm를 준다.

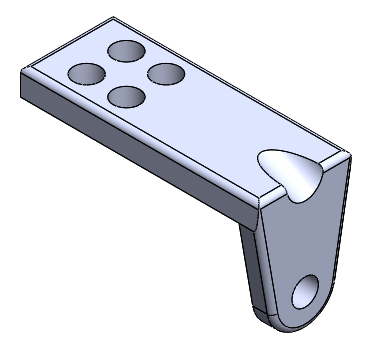

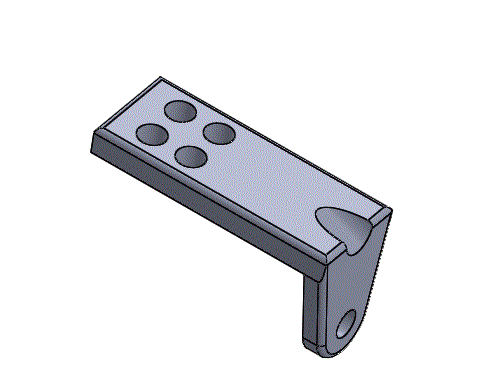

[완성된 모델링]

[솔리드웍스 작업파일]

파트08번.SLDPRT
