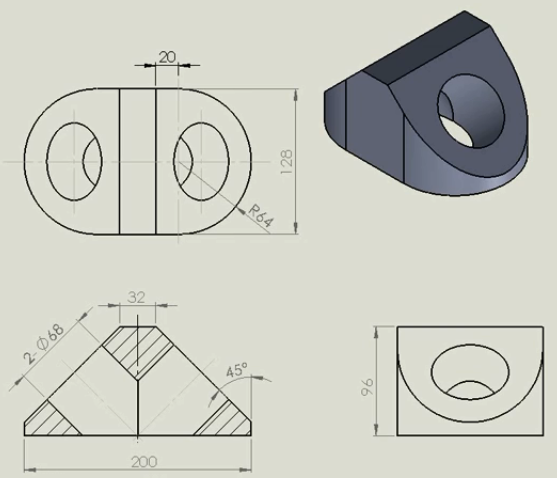

[매운탕 솔리드웍스] 25강-합치기를 이용한 연습문제 풀이

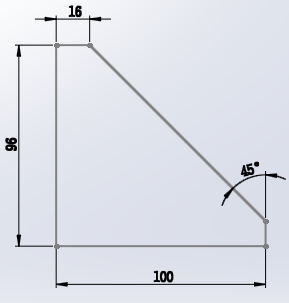

정면도에서 반을 그려서 대칭복사를 한다.

오른쪽 치수 몰라도 완성이 됨

돌출치수가 128인데 200으로 길게 뽑아본다.

필요없는 부분은 다른 body와 '합치기-공통' 기능을 이용해 없애준다.



아래 스케치 작업시 중심선을 먼저 긋고

원과 오른쪽 변을 일치 시켜야 한다.

지금은 작업이 약간 잘 못되어서 선2개가 생겼다.

중산에 비닐하우스 모양을 돌출시키는데

관통 길이를 길게 해주고(합치기시에 공통부분이 명확해진다), 바디합치기는 해제해준다.

'합치기' 버튼 클릭해서 공통부분만 남게 한다.

여기서 원을 뚫어야 하는데 어렵다.

아래 그림에서 보면 위치가 꼭지점에서 45도 방향으로 나와서 직각되게 뚫어야 한다.

이럴때 '참조형상-기준면'을 사용한다.

원점에서 변에 직각되게 선을 긋는다.

만약 직각모양의 아이콘이 보이지 않으면

우선 직선을 그리고 직선클릭 Ctrl+교차선 클릭 - 직각구속조건 부여한다.

중간에 원을 그리는데

직선의 끝점과 기준면이 겹쳐서 원을 그리기 힘들면 약간 비틀어서 그린다.

지금 앞쪽에 줄이 2개 나있는데 스케치 할때 정확하게 4분점을 잡지 않아서 생긴듯 하다.

작업시에 중심선을 늦게 그었다.

관통을 시키고 기준면은 숨기기를 해준다.

대칭복사를 해본다.

기준이 되는 면을 먼저 잡는다.

피처나 면을 선택하면 모든 피처(면)을 다 클릭해주어야 한다.

이럴때는 '바디'를 선택해준다.

완성된 이미지
