[매운탕 솔리드웍스] 27강-로프트 알아보기

[완성 도면]

이번 시간에는 로프트에 대해 알아본다.

두개의 원이 일정 거리를 두고 있을때 '로프트' 기능으로 형상을 만들어보자.



윗면에 원을 스케치하고

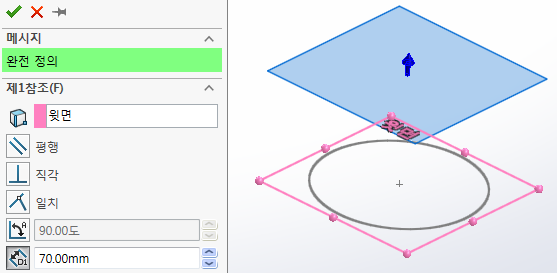

윗면과 70정도 떨어진 기준면을 만든다.

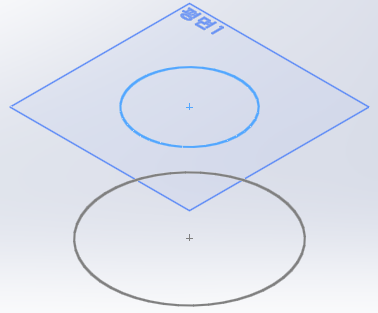

만든 기준면에 또 다른 원(작은 원)을 스케치한다.





이 상태에서 '리프트' 기능을 사용할 수 있으나 모양이 흐트러짐이 있을 수 있다.

정확한 작도를 위해 아래와 같이 '안내선'을 이용해서 작업한다.

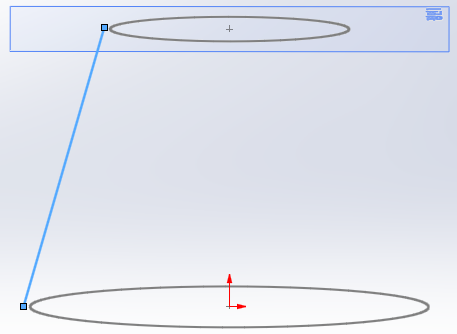

일단 원에 붙지 않게 선을 그린다.





선과 원을 붙여보자.

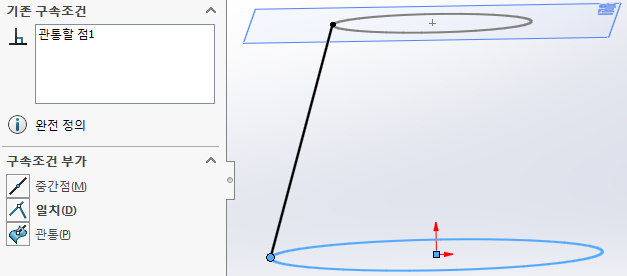

선의 끝 점과 Ctrl+원을 누르고 '관통'을 적용시키면 원과 직선이 붙는다.



스케치 완료 후 '피처-로프트' 클릭

프로파일에 기준이 되는 원 두개를 클릭

그리고 안내 곡선에는 세로 선을 클릭하고 적용하면

아래와 같이 균일하게 등분된 면들을 얻을 수 있다.





다음은 '로프트'를 응용한 모델링을 해본다.

위의 안내곡선에 사용한 직선을 '호'로 바꿔서 '로프트'를 적용해 본다.

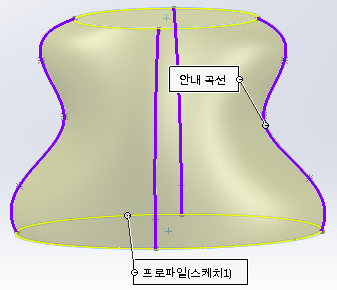

이번에는 안내곡선을 '호' 대신에 '스플라인'으로 바꿔서 만들어 본다.

양 옆과 앞 뒤의 모양이 다른 형상을 얻을 수 있다.

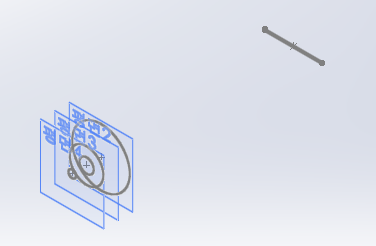

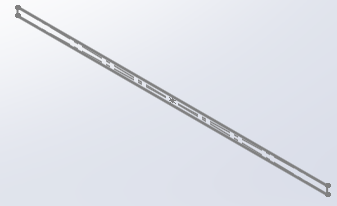

이번에는 한 쪽에는 직사각형을 스케치하고

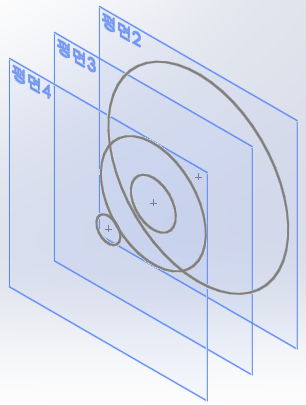

200 mm 정도 떨어진 곳에 '기준면'을 3개 만들고 각각 원을 스케치한다.



평면3에는 원 2개가 있는데 원그리기를 따로 따로 그린다.

큰 원 스케치 완료 후 빠져나간다. 그리고 또 작은 원을 그린다.

이 원들은 같은 면에 있지만 다른 스케치 영역 2개로 생성되기 때문에 다른 작업을 할 수 있다.



첫 번째 원(평면2)과 오른 쪽의 사각형 사이에 선을 스케치해서 연결한다.

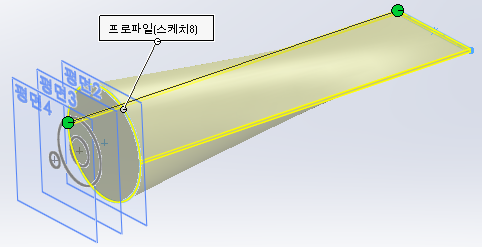

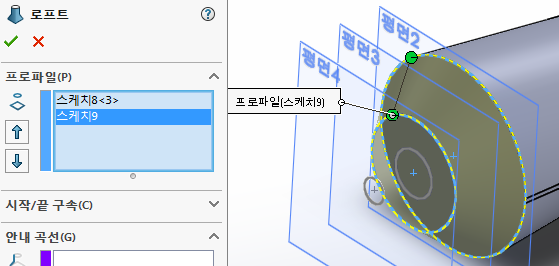

'피처-로프트' 클릭 후 첫 번째 원과 사각형 클릭 + 안내곡선 클릭해서 아래의 모양을 만든다.



평면2-평면3-평면4를 동시에 연결해서 '로프트'를 적용할 수 있지만

모양이 이그러짐이 있을 수 있어 하나씩 연결한다.

물론 이그러짐을 이용하는 경우도 있을 수 있다.



첫 번째 원과 두 번째 원을 안내곡선(직선)으로 연결해서

'로프트'를 적용시킨다.

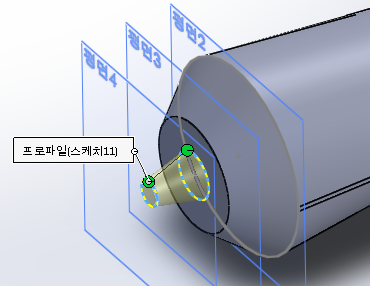

두 번째 원과 세 번째 원을 안내곡선(직선)으로 연결해서

'로프트'를 적용시킨다.



완성된 모양은 아마 치약을 듯...ㅋㅋ

아래 모양에서 위와 아래 능선부분을 굴곡을 줄 수도 있을 것이다.





[완성된 도면]

[완성된 솔리드웍스 파일]
