유압과제 7번 유압 회로구성 (수업 200514)

과제 : 소재를 세척조에 세척하기





1. 요구사항

가.나 생략

다. 유압회로내의 최고압력을 5MPa로 설정하시오. (카운터밸런스밸브의 압력설정 압력은 3MPa)

라. 유량제어밸브를 사용하여 실린더 A의 전진 동작속도를 조절할 수 있도록 유압회로를 연결하여 완성하시오.







2. 유압도면

- 제어조건 : 그물로 덮인 소재를 세척조에 세척을 하려고 한다. START 스위치를 누르면 실린더 A가 전진완료하여 소재를 세척조에 1차 세척 후 후진하여 중간의 리밋스위치를 작동시키면 다시 전진하여 2차 세척작업을 완료한 후 후진하여 작업을 완료한다.







가. 위치도                                                             나. 유압회로도

** 도금처리 (아연..)

기계부품 Lot 수가 많을 때

세척을 하거나 중금속 용액에 부품을 담궈 표면 도금처리를 할 수 있다.



알루미늄 샤시가 원래는 은백색인데 도금을 하면 밤색으로 변한다.

금속침투법 중에 알루미늄 표면처리하는 것을 '알루미늄 아노다이징(Anodizing)'이라 한다.

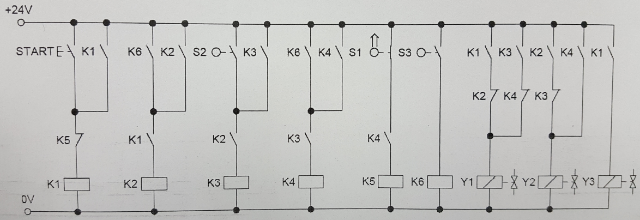

다. 전기 회로도
