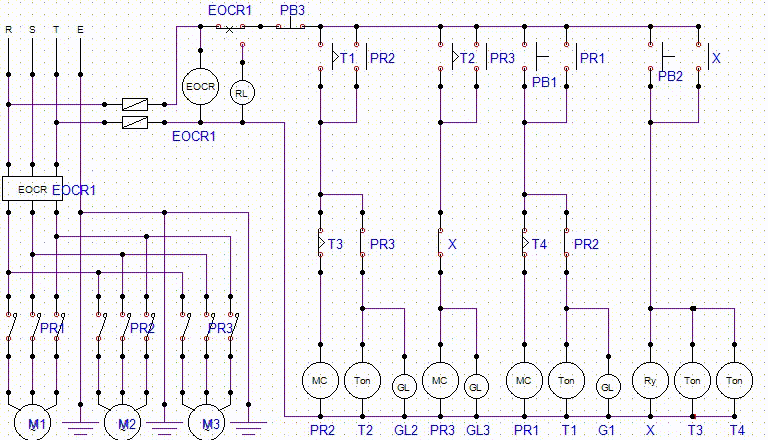

전기 기능사 실기 - 컨베이어 제어회로2 (순차)

전원공급 후

PB1 누름 -> PR1여자 -> 유도전동기(M1) 동작

                 T1 여자 -> 한시동작(3초) -> T1 접점 붙음

                 GL1 점등



T1 접점 붙음 -> PR2여자 -> 유도전동기(M2) 동작

                      PR2여자 -> PR2 b접점 동작 -> T1소자, GL1소등

                      T2 여자 -> 한시동작(3초) -> T2 접점 붙음

                      GL2 점등



T2 접점 붙음 -> PR3여자 -> 유도전동기(M3) 동작

                      PR3여자 -> PR3 b접점 동작 -> T2소자, GL2소등

                      GL3 점등





PB2 누름 -> 릴레이X 여자 -> X b접점 동작(떨어짐) -> PR3 소자 -> M3 전동기 멈춤

                       T3 여자 -> 한시동작(1초) -> T3 b접점 동작(떨어짐) -> M2 전동기 멈춤

                       T4 여자 -> 한시동작(3초) -> T4 b접점 동작(떨어짐) -> M1 전동기 멈춤



PB3를 누르면 전동기가 모두 동시에 정지한다.









컨베이어제어(순차)2-2.CPG

0.08MB

컨베이어제어(순차)2.mp4

0.57MB





작업  프로그램은 주식회사 ED에서 만든

전기시퀸스제어 시뮬레이션 ESS Version 1.42

3개월 무료버전으로 사용할 수 있다
