기출문제 6번 공압 회로구성

[요구사항]

1~3번 생략.

4. 작업압력(서비스 유닛)을 (0.5+0.05)MPa로 설정하시오.

5. 실린더 A와 실린더 B가 전진 동작 시 일방향 유량조절밸브(모듈형)를 사용하여

Meter-out 회로가 되도록 구성하여 실린더의 속도를 제어하시오.

6. 회로도에서 A 실린더의 왕복운동을 제어하기 위하여 메모리 기능이 있는 복동 솔레노이드 밸브를 사용하였다.

이를 스프링 복귀형 솔레노이드 밸브를 사용하여 회로를 재구성한 후 동작시키시오.

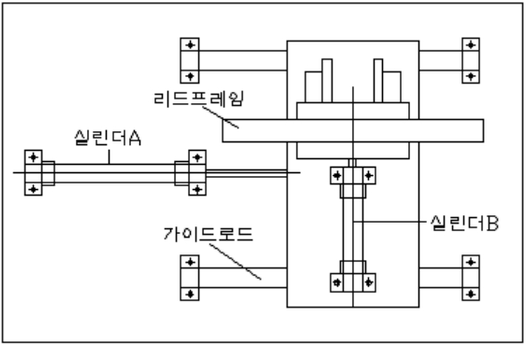

[위치도]

[제어조건]

리드 프레임을 공압 실린더를 이용하여 자동 이송시키는 장치를 제작하고자 한다.

시작 스위치(PBS)를 On-Off하면 실린더 B가 클램핑을 하게 되고

실린더 A가 전진하여 리밋 스위치로 조정된 길이만큼 이송한 후 이송이 완료되면

실린더 B가 언 클램핑을 하고 실린더 A가 초기 위치로 귀환한다.

B+ A+ B- A-

[공압회로도]

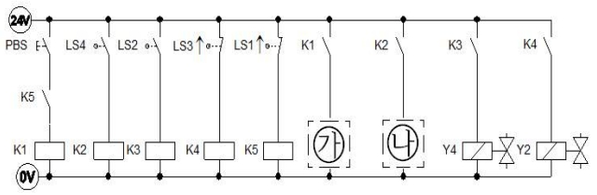

[전기회로도]

가 - Y3솔레노이드 (41번)

나 - Y1솔레노이드 (39번)

다 - 공기탱크 (1번)

라 - 흡입필터 용도 ( )

마 - 에어드라이어

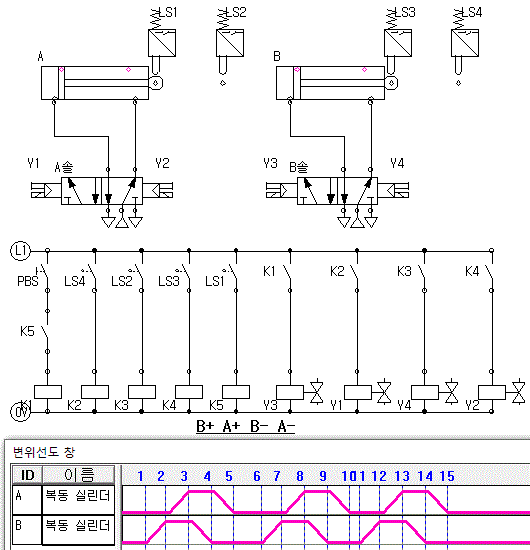

[시뮬레이션]

B+ A+ A- B-

기본 동작까지만 하고

나머지 응용동작은 이후에 올릴예정임.
