[매운탕 솔리드웍스] 36강 - 암나사(탭가공)및 수나사 표현하기

완성 도면

바디에 나사 구멍 파기를 한다. 가로100 세로70 깊이50

구멍가공마법사 실행

구멍유형 - 직선탭

표준규격 - KS규격

유형 - 탭 구멍

구멍스펙 크기 - M10

마침조건 - 나사산을 8.0mm

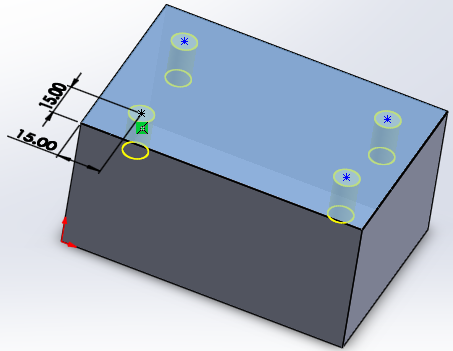

위치탭에서 네 모서리에 임의대로 탭홀을 판다.

모서리 점은 처음에 찍지 않고 탭가공시 할 수 있다.



탭 구멍에 치수를 기입하고

중심점들을 클릭해서 화면 아래에 ZXY축 방향을 보고

구속조건을 Z축따라, 또는 X축따라를 부여하여 자리를 맞출수 있다.

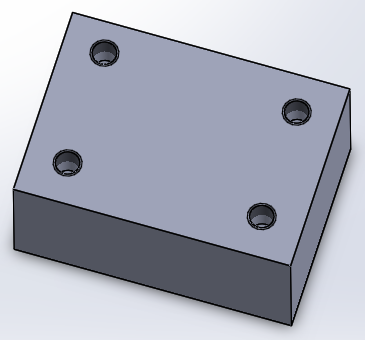

구멍을 보면 두 줄로 나사산이 새겨져 있다.

추가로 나사산표시를 하고싶다면

디자인트리 - 주석 - 마우스우클릭 - 주석표시(체크), 세부사항 - 음영 나사산(체크) - 확인한다.





[작업 파일]



_36강-.SLDPRT

0.08MB





나사 홀이 곡면에 나 있어야 하는 경우가 있다.





정면에 직선 2개를 30도 간격으로 그린다.





구멍가공마법사를 실행 - 직선택 - KS - 탭구멍 - M5 - 마침조건은 그대로 둔다.

주의) 옵션은 가운데 '나사산 표시'에 체크되어 있어야 한다.

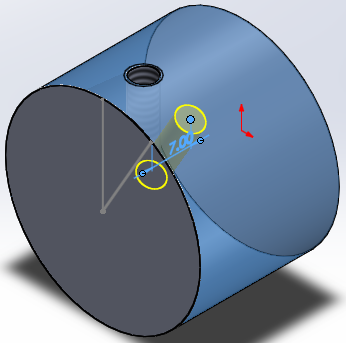

위치탭에서 3D Sketch클릭하고 곡면에 위치를 잡는다.

그런데 정확히 못잡는다 비슷한 위치에 잡는다.

그리고 esc 한번 누른 다음 (나사홀 중심에 체크되어 있음)

직선의 끝을 누르고 'Z축 따라'를 눌러 일치시킨다.







이번에는 수나사 표현은 어떻게 하냐?

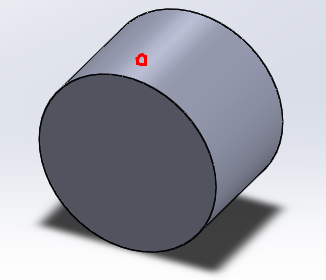

나사산 표시 꺼내기

'삽입 - 주석 - 나사산표시' 클릭

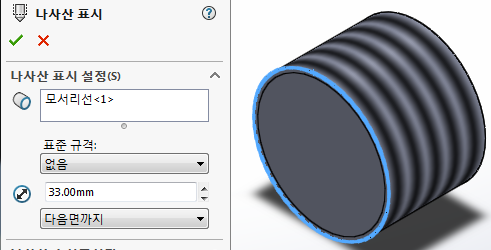

'나사산 표시 설정' - 수나사가 될 원주 클릭



현재 나사산 지름은 35mm이다.

나사 골지름은 규격집에 있을 것이다. 33mm라고 가정하자.





나사산 작업이 끝나면 나사 끝부분에 모따기(각도 45도, 1mm)를 해준다.





[작업 화일]

_36강-2-.SLDPRT

0.12MB

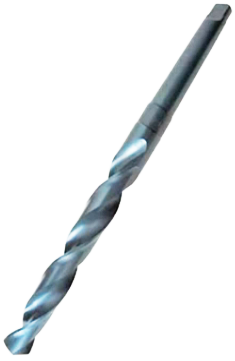

드릴로 구멍을 뚫고

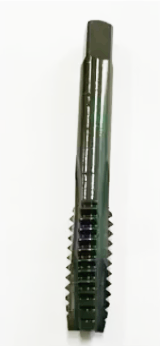

탭으로 나사구멍을 낸다

드릴로 깊게 자리를 판다 (불완전 나사부)



















드릴보다 조금 더 굵다

채결할 깊이 만큼 나사산을 새겨준다.

(완전 나사부)
