[매운탕 솔리드웍스] 34강-교차곡선과 복합곡선 예제풀이

예제 도면



우리가 만들 형상을 보면  중간 부분이 올라와 있다.

교차곡선을 써서 만들면 쉽게 만들 수 있다.





위에 면에서 스케치 작업을 먼저 한다.

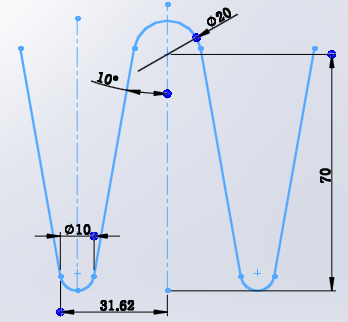

형상의 중심이 되는 스케치 작업을 아래와 같이 완료한다.





폐곡선이 아니기 때문에 '돌출보스'는 안된다. 돌출 곡면을 이용한다.

높이는 높게 주는데 20mm보단 높게 준다.

높이 방향으로 영역이 20보다 조금 크다 (정확히는 20+1.5+1.5=23)

지금은 50mm를 주었다.







다음은 오른쪽에서 보며 작업한다.

아래의 형상을 참고한다.

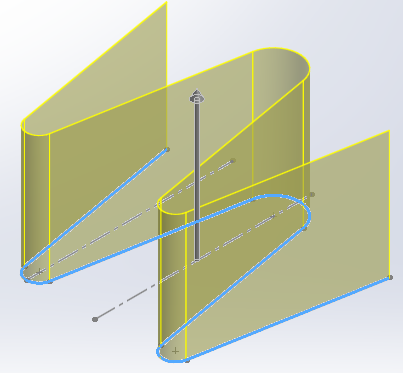

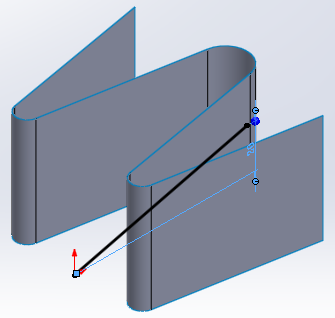

스케치 완료 후 '피처-돌출곡면' 기능을 이용해서

작업한 직선(원점에서 20높이에 있는)을 곡면돌출을 해서

면과 면이 교차하도록 한다.





교차곡선을 지난 시간에 배웠다.

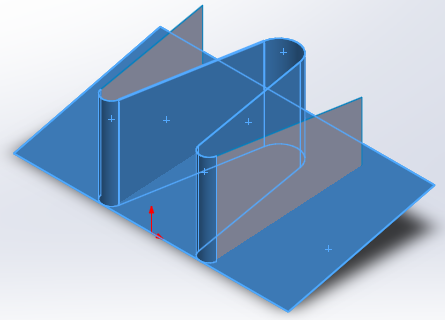

교선을 클릭해서 교차되는 면을 지정 - 교선을 추출한다.

교차면을 지정할때 주의할 점은

추출될 교선은 바닥에서 떠 있는 부분이다.

그러므로 양 옆쪽의 면은 선택하지 않는다.







추출된 곡면은 아래와 같다. 나머지 부분은 숨기기한다.





추출된 곡면과 기존의 평면 스케치를 비교해서 본다.





떠 있는 부분의 스케치는 잘 되었다.  나머지 바닥부분 작업을 한다.

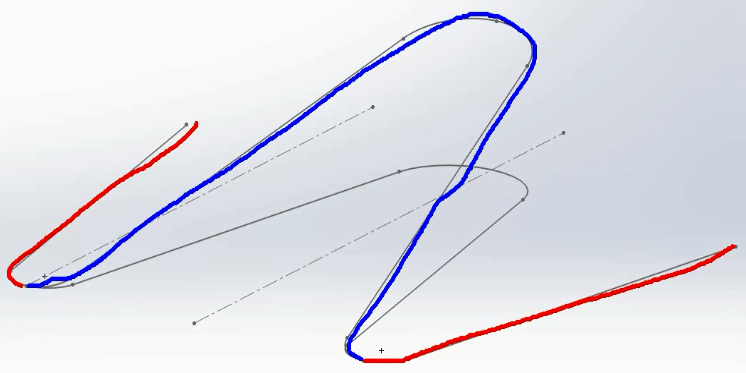

아래 그림을 보면 파란색 부분으로 선 정리가 되어야 한다. 붉은 부분은 필요가 없다.





추출된 3D스케치를 선택-편집한다. 필요없는 부분 삭제







'추출된 3D스케치'와 '바닥스케치'를 동시에 보고 작업을 한다.

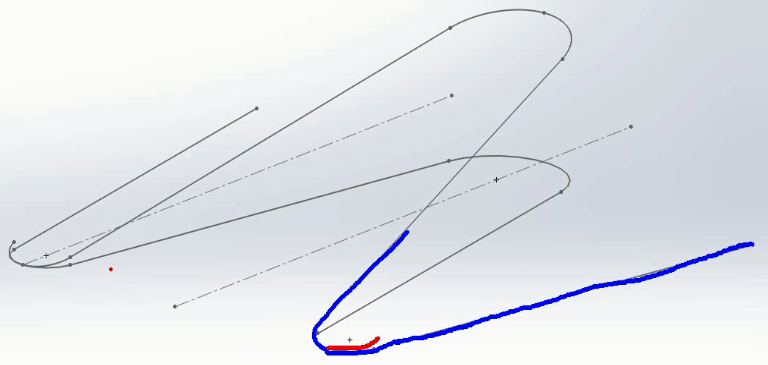

아래 그림에서 빨간색 부분(바닥 선)을 만들어야 한다.





기존에 있는 스케치는 곡면 돌출하려고 만든 것이므로

지우거나 수정하면 곡면이 날라간다. 건드리면 안된다.

새로운 스케치를 만들어야 한다.

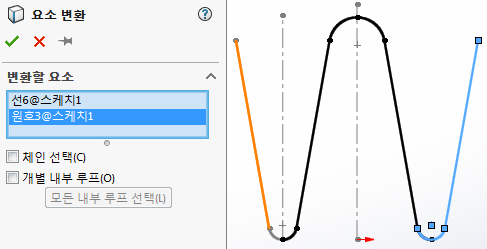

윗면의 새 도화지를 잡고 '요소변환'으로 필요한 스케치 부분을 당겨온다.

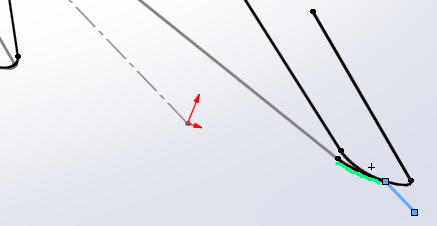

'요소변환'으로 생성된 스케치를 보면 필요없는 부분이 있다. (녹색 부분)

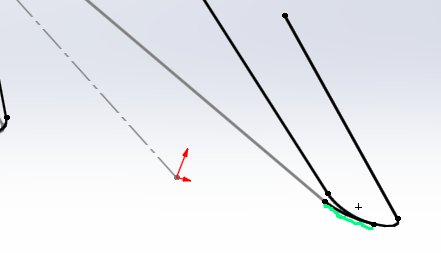

원의 4분점에서 직선을 그리고 요소 잘라내기로 직선과 녹색선을 잘라낸다.



오른쪽 선정리가 끝나면 곧바로 왼쪽에서 작업하지 말고

스케치 종료 후 윗면을 새롭게 잡고 새 스케치 면을 만들어 작업을 해야 한다.



이유는 이후에 '복합곡선' 작업을 할때 두 스케치가 같은 도화지에 있으면 안되기 때문이다.



왼쪽 편 작업이 끝나면 필요없는 부분은 숨기기 처리한다.





이제 스윕 처리를 해야 한다.

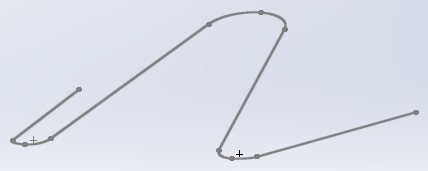

그런데 스케치를을 보면 직선에서 원, 원에서 직선으로 이어지는 부분에 점이 있다.

이 상태에서 스윕 처리를 하면 무니가 생기거나 끊어질 수 있다.





'복합곡선(조인 곡선)'을 알아본다.

연속해 있는 곡선을 하나의 곡선을 만들어준다.

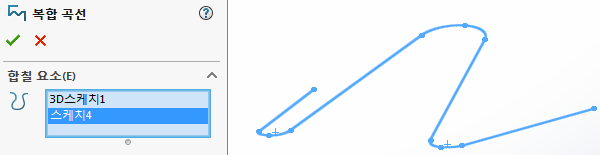

모든 선을 순차적으로 선택하고 합쳐준다.

조금 이상한 점은 오른쪽 직선을 선택했는데 중간에 3D스케치도 같이 잡혔다.



선의 끝점에 기준면을 만들고 지름 3mm의 원을 그려준다.

중심이 잘 안잡히기 때문에 선과 떨어진 임의의 지점에 원을 그린다.



그리고 '원의 중심점 클릭 + Ctrl 선 클릭 - 관통' 클릭하여 원의 중심을 선끝으로 이동시킨다.







다음은 피처-스윕보스로 프로파일(원)과 경로(선)를 선택한다.





그리고 관의 통로를 뚫어주어야 한다.

'피처 - 쉘'을 누르고

0.5m가 남아야 한다. 0.5 x 2 = 1mm

면은 곡면의 끝 원 두개를 선택한다.

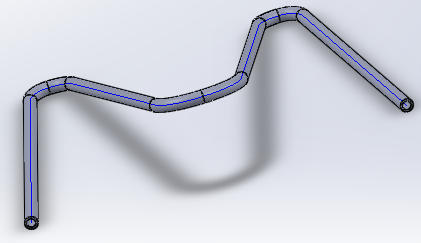

완료하면 지름3파이 내경2파이의 파이프관이 만들어진다.
