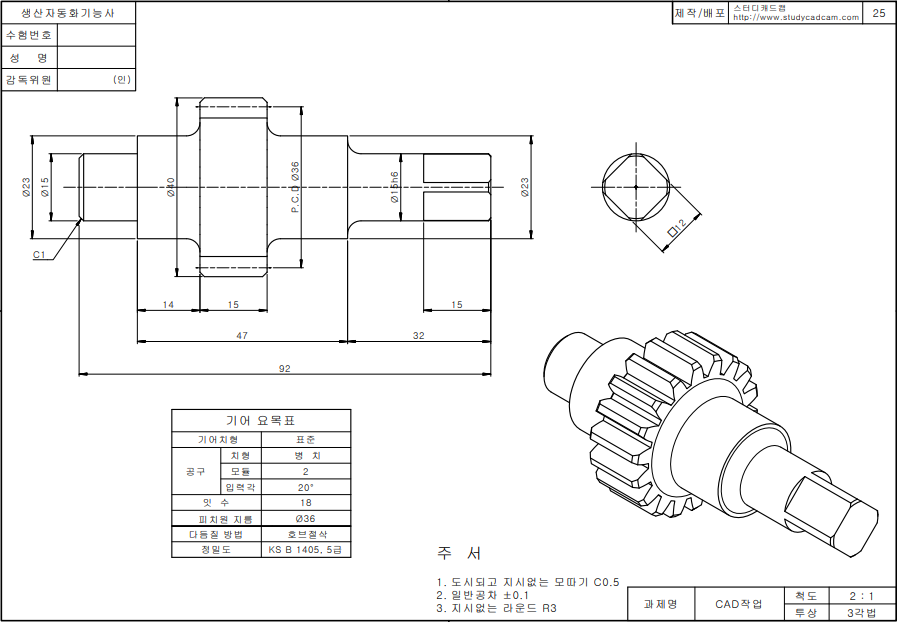

생산자동화 기능사 - 기어가 포함된 축모델링하기 (cad study-솔리드웍스 )







모듈 : 2 , 잇수 18

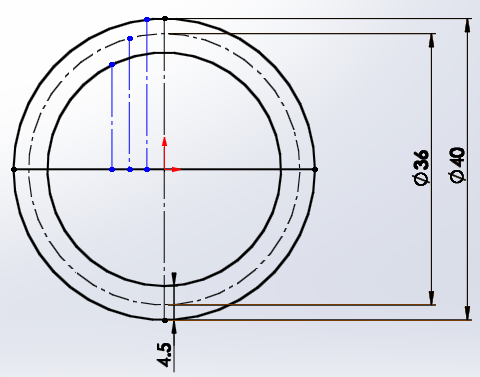

제일 왼쪽부터

첫번째와 두번째 선의 간격 : 모듈/4 = 0.5

두번째와 세번째 선의 간격 : 2/모듈 = 1

두번째와 네번째 선의 간격 : 1.57



3점호로 양끝을 연결한다.

중간점은 호와 점의 일치 구속조건으로 붙인다.

대칭복사를 하고 나머지 바깥원을 잘라내기 한다.



돌출보스 후(15mm) 모따기(1mm)를 한다.



원형패턴으로 기어를 복사한다.

피처 및 면으로 패턴 복사를 해도 되나

그냥 바디를 잡고 회전시켜 본다.

기어 완성 후 왼쪽면에서 지름23인 원으로 그리고

왼쪽 13mm, 오른쪽 33mm으로 돌출시킨다.



이번에는 오른쪽에 지름14인 원을 그리고

오른쪽으로 32, 왼쪽으로 60(92-32)만큼 돌출시킨다.



오른쪽 사각모양의 네 면을 스케치 한다.

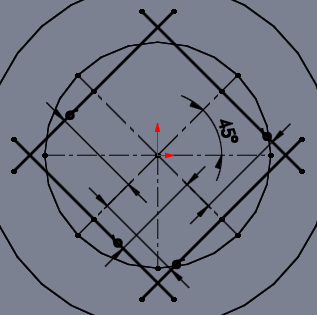

아래와 같이 보조선을 생성하고 x 선에 대해 옵션을 양쪽으로 적용해서

마름모꼴로 스케치를 한다.

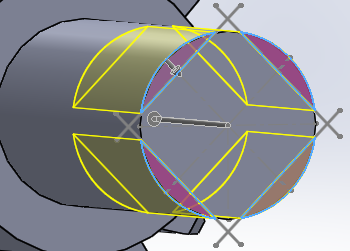

스케치 종료 후 피처-돌출 컷으로 15mm만큼 잘라준다.



끝부분 모따기 (도시되고 지시없는) 0.5mm를 해준다.

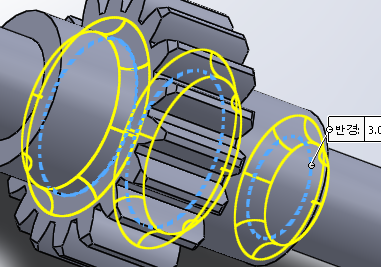

필렛 처리 3곳을 해준다.



왼쪽 끝부분 모따기(C1) 해준다.

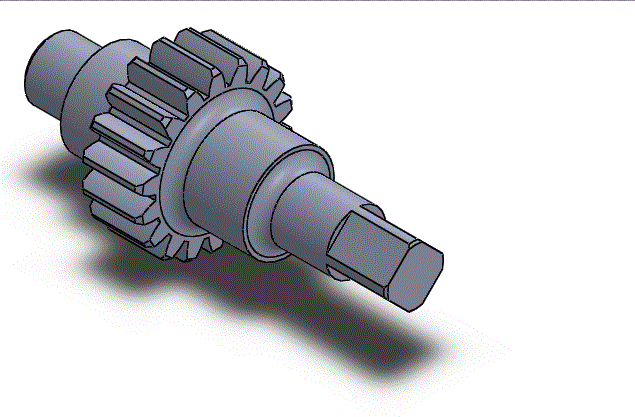

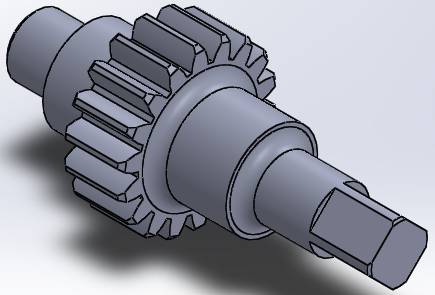

[완성된 모델링]



[작업파일]

기어가 포함된 축모델링하기.SLDPRT

0.33MB
