[비쥬얼데이타] AutoCAD Electrical 강의 - 09강 Wire

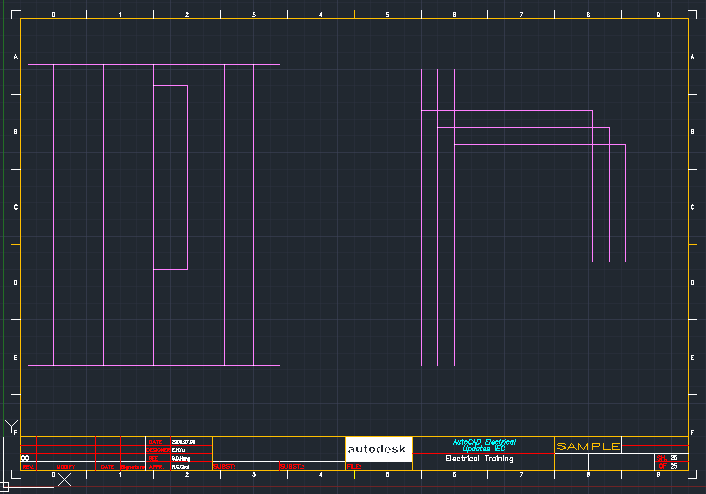

시퀀스 회로도를 AutoCAD Electrical를 이용한 '와이어' 기능으로 그릴 수 있다.
왼쪽은 래더도 형식이고 오른쪽은 3상 형식이다.
AutoCAD Electrical 2010 다운로드
https://archive.org/details/AutoCAD_Electrical_2010_Disc_3_Autodesk_225B1-05A001-P303A_2009
