설비보전기사 실기준비하기
설비보전기사 실기시험은
크게 필답형과 작업형 2가지로 나뉘어져 있다.
배점은 필답형 50점, 작업형 50점으로 100점 만점이다.
두가지 모두 응시하여야 하며 총점 60점이상이 합격이다.
먼저 순서는 필답형 동영상시험을 치르고 나서
2차로 유.공압 및 전기회로를 구성하는 작업형시험을 치르게 된다.
동영상시험은 모두 10문제로 되어있고
개인별로 할당된 PC 앞에서
동영상을 하나하나 플레이하면서 정답을 체크하는 식이다.
여기서 최소한 6문제이상(30점이상)을 맞춰야 합격가능성이 높아진다.
출제유형은 다음과 같다.

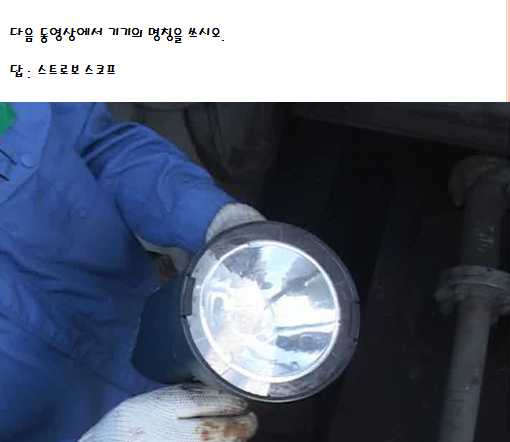

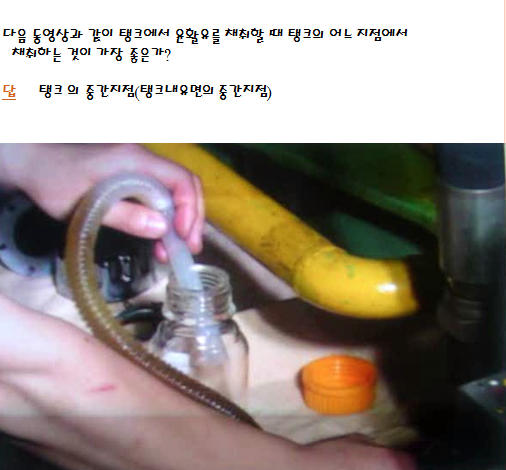

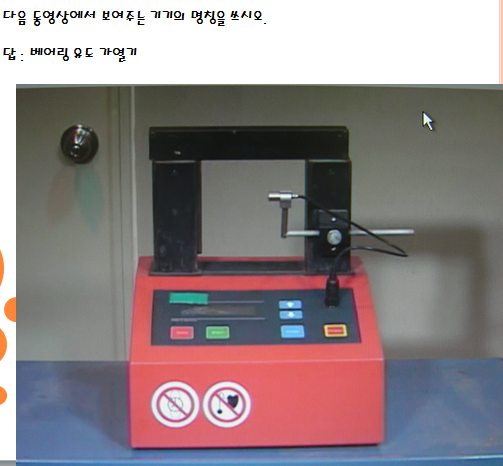

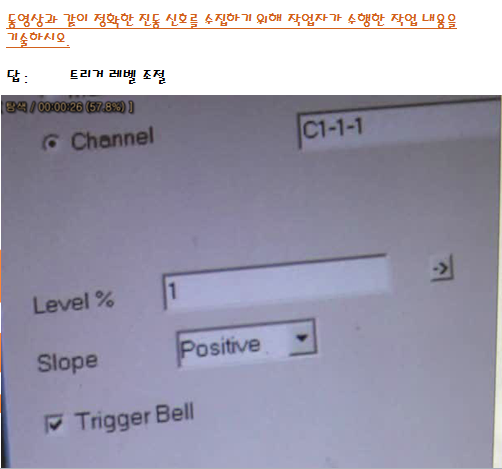

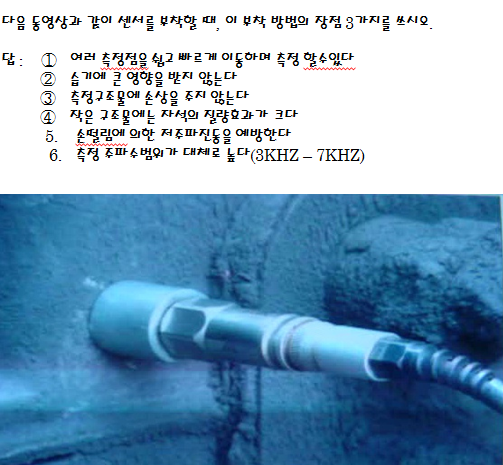

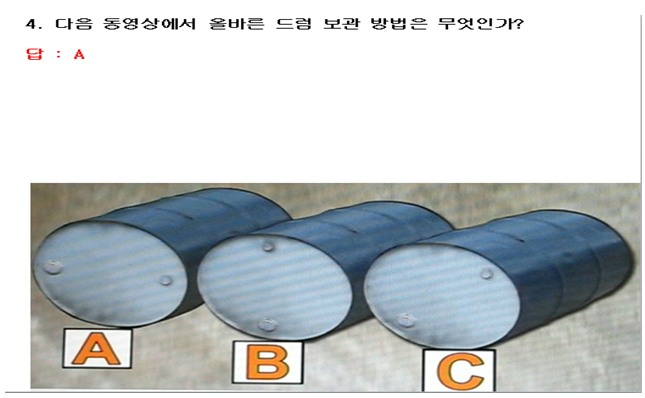

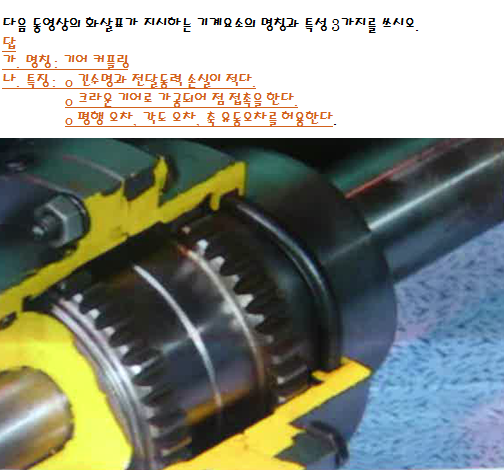

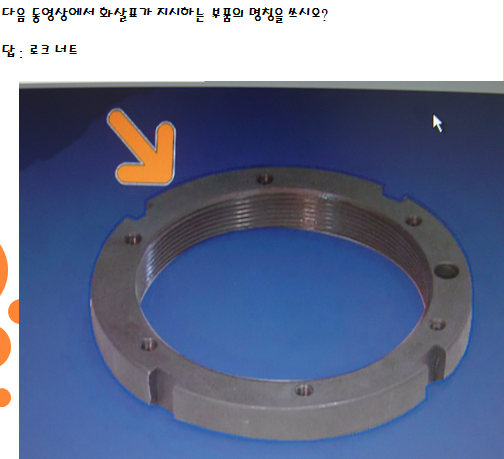

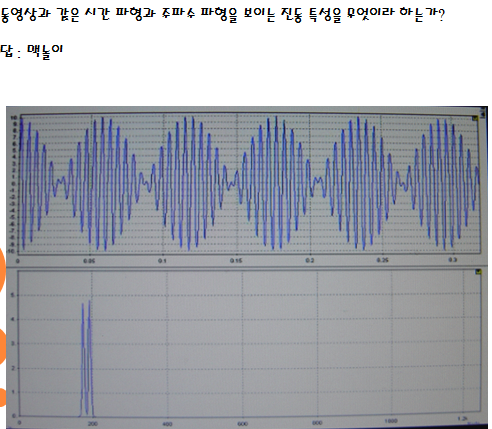

[필답형 동영상문제 예제]
작업화면을 보여주다가
마지막에 문제화면이 클로즈업 된다.
지금까지 필답형 동영상문제에 대하여 알아보았다.
다음은 실기시험의 하이라이트
작업형!!!
유.공압 회로구성하기.....
가장 많은 시간을 투자하면서 공부해야 하고
많은 탈락자를 배출하기도 하는 시험이다.
기본적으로 유압회로 13개, 공압회로 13개를
이해하고 오류도면을 찾아서 수정하고
수정이 끝난 정상도면으로 회로를 구성하고
배선작업을 해야한다.
만만치가 않다. ㅠㅠ
하지만 아래의 만능도면만 있으면 오케이 ㅋㅋㅋ
오류부분을
찾으려고 해써지 않아도 되고 어떤 문제가 나오더라도
쉽게 해결할 수 있다.

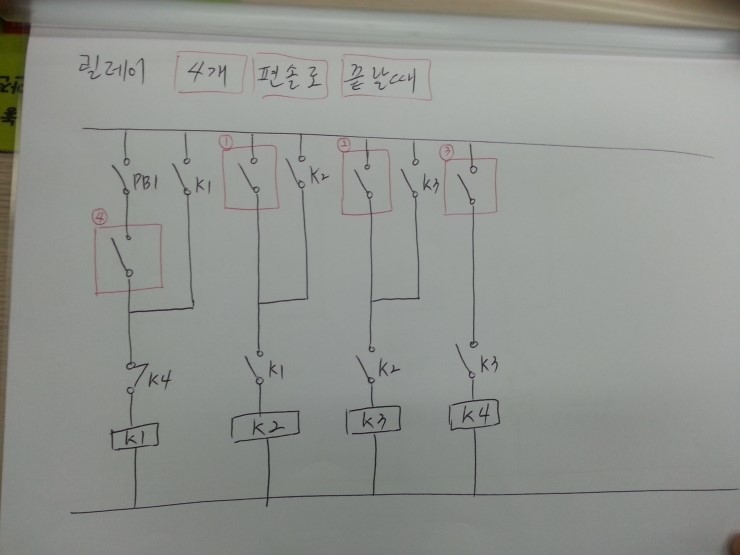

▲ 첫번째 회로는 릴레이 4개짜리와 단계변위선도에서 편솔로 끝나는 회로입니다.
위와 같이 그리고 오른쪽에 변위선도 순서대로 솔레노이드를 추가해 주시면 됩니다.
빨간색 테두리에는 조건에 맞는 리밋스위치를 넣어주시면 됩니다.

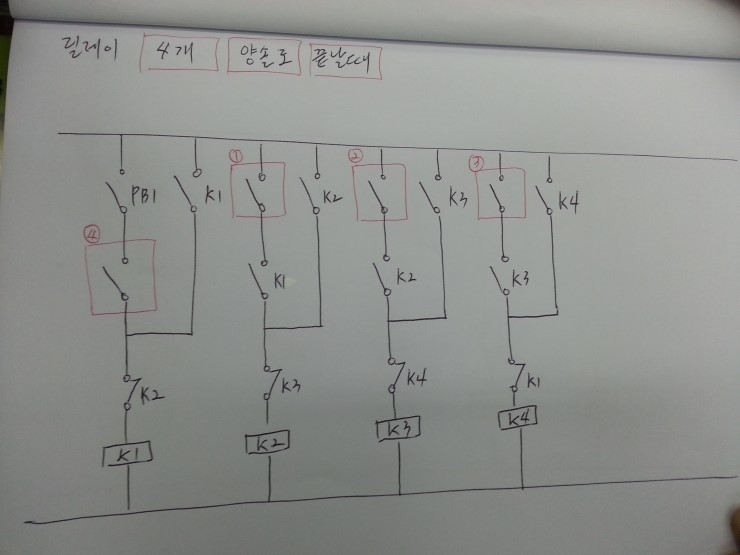

▲ 두번째 회로 역시 릴레이 4개짜리에 이번에는 양솔로 끝나는 회로입니다.
마찬가지로 빨간색 부분에는 조건에 맞는 리밋스위치 접점을 넣어 주시고
릴레이 동작에 따른 솔레노이드를 오른쪽에 추가해 주시면 됩니다.

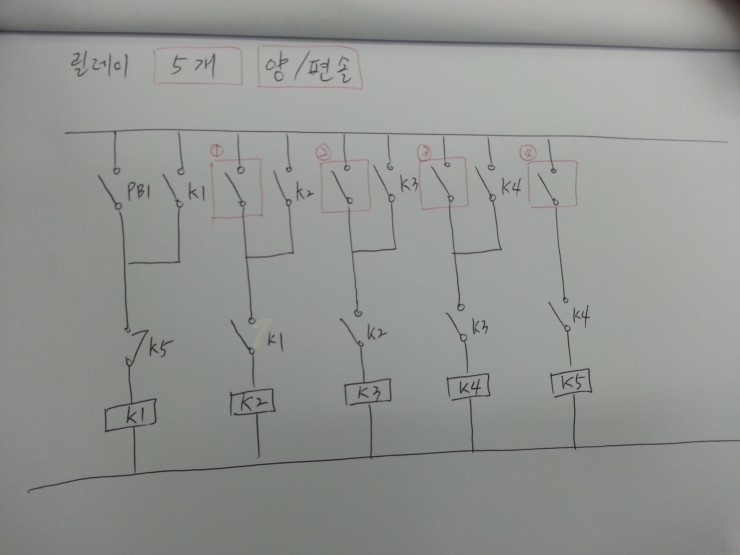

▲ 마지막 세번째 회로는 릴레이 5개짜리 문제가 나왔을 때 사용하는 회로입니다.
양솔로 끝나던 편솔로 끝나던 상관없이 구성해 주시면 됩니다.
위의 3가지 회로만 기억하고 있으면 릴레이 4~5개짜리 문제는 어떤 문제가 나와도
쉽게 해결할 수 있습니다.(대부분의 문제가 릴레이 4~5개 입니다.)
나머지 릴레이 3개짜리 문제는 회로가 간단하기 때문에 직접 읽어셔서 오류부분을 찾아내면 됩니다.
다음은 실제로 시험에서 사용하게 될 장비들입니다.

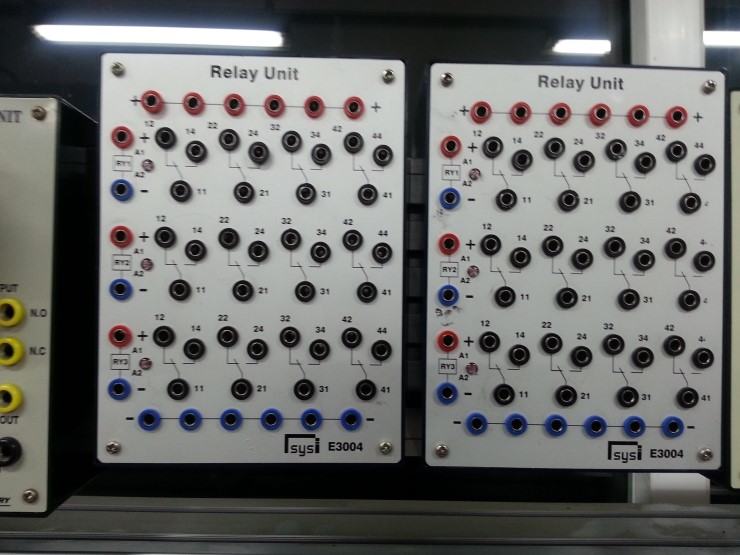

릴레이 유닛
릴레이 유닛박스
카운터 박스

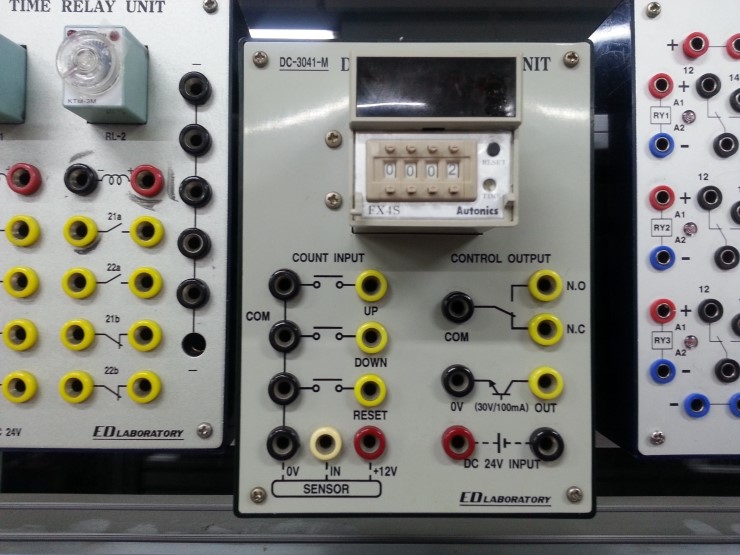

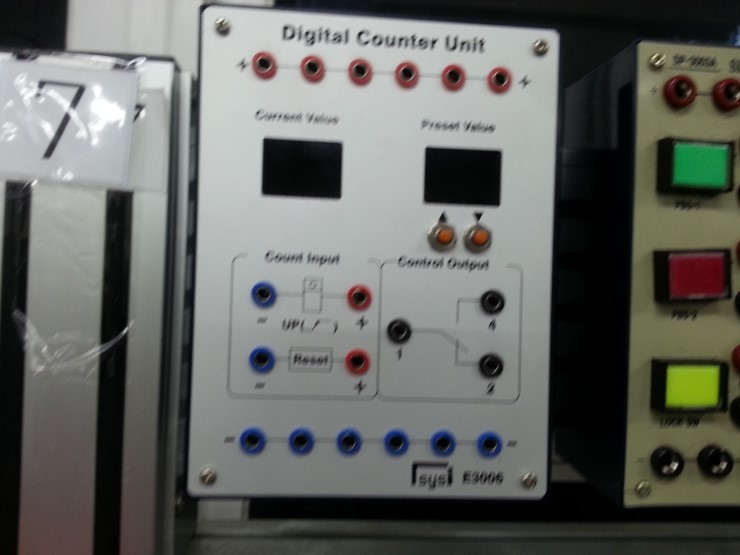

디지탈 카운터

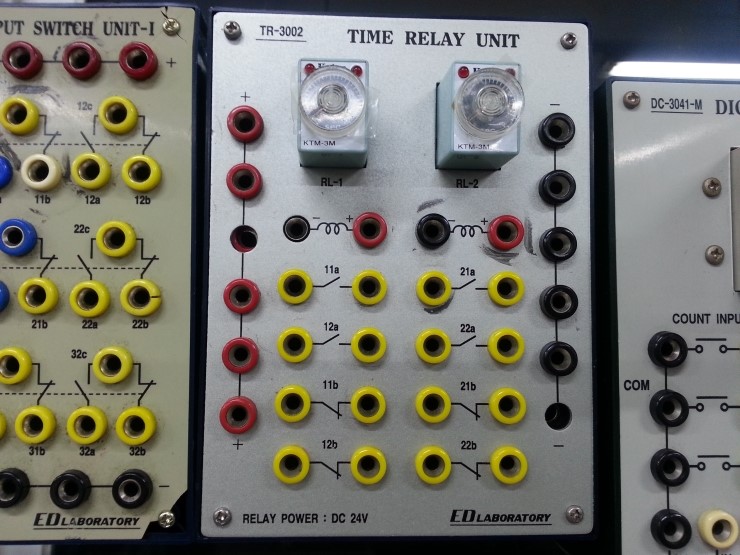

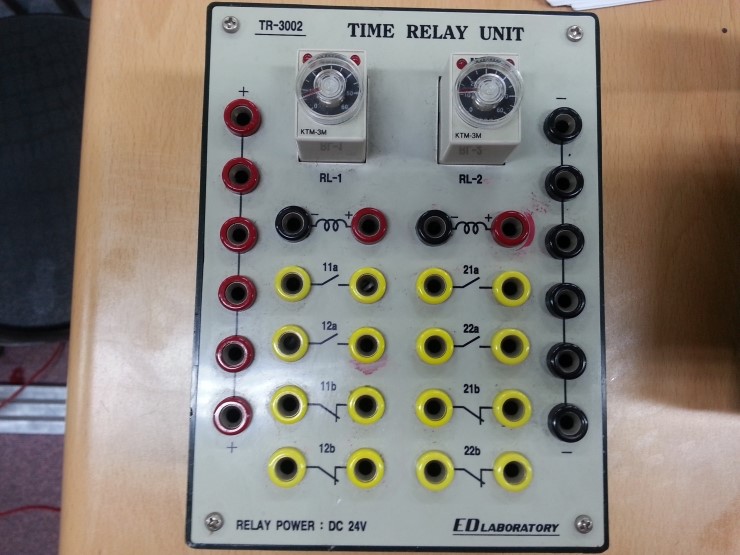

타이머 릴레이

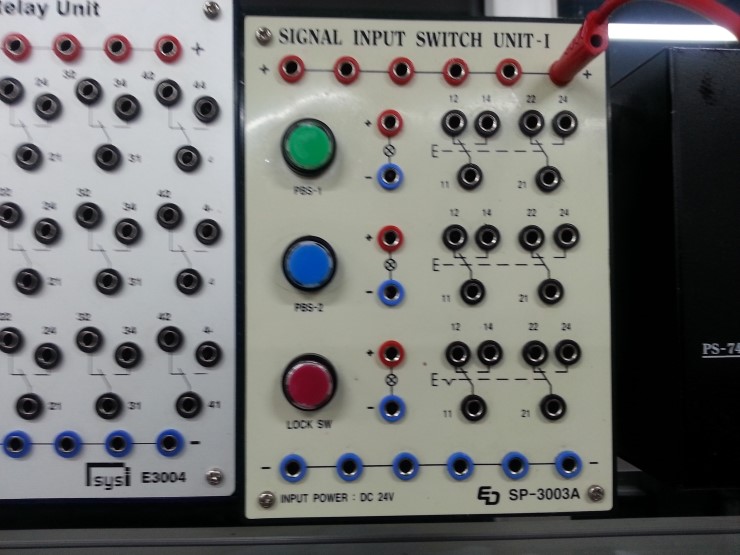

푸시버턴 스위치

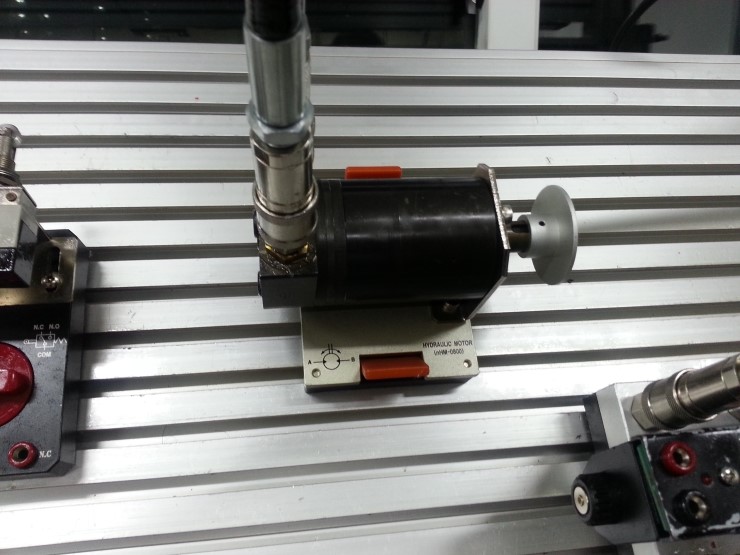

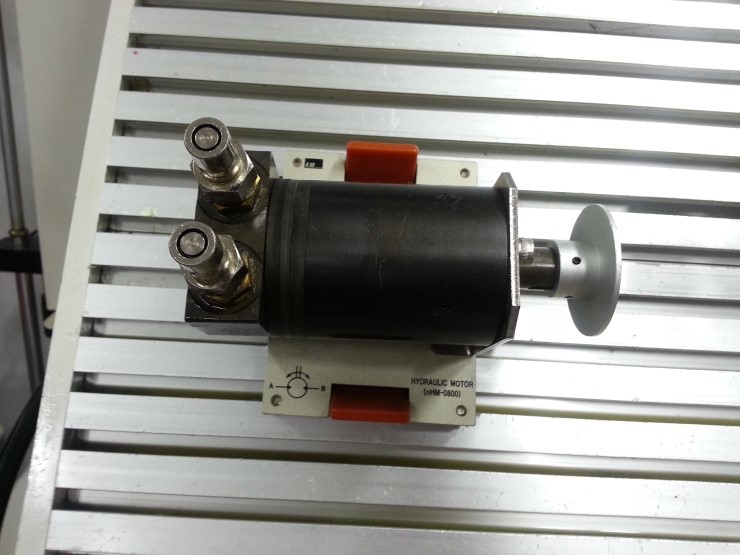

유압용 모터

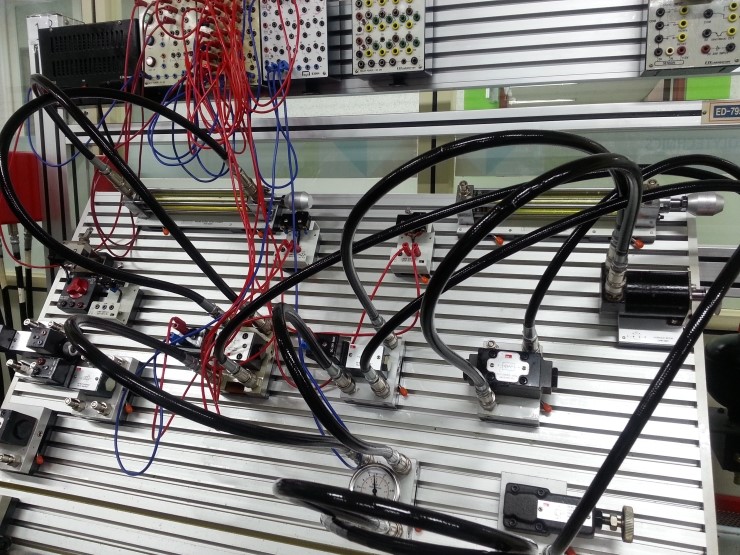

유압회로 배선된 모습

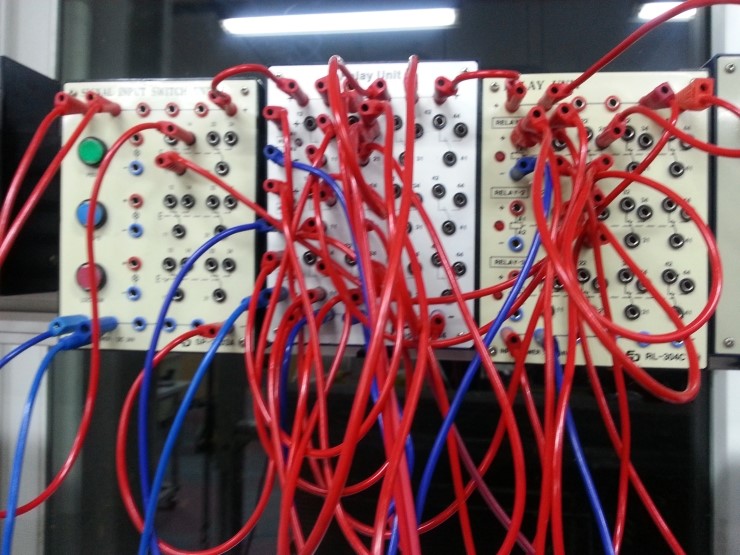

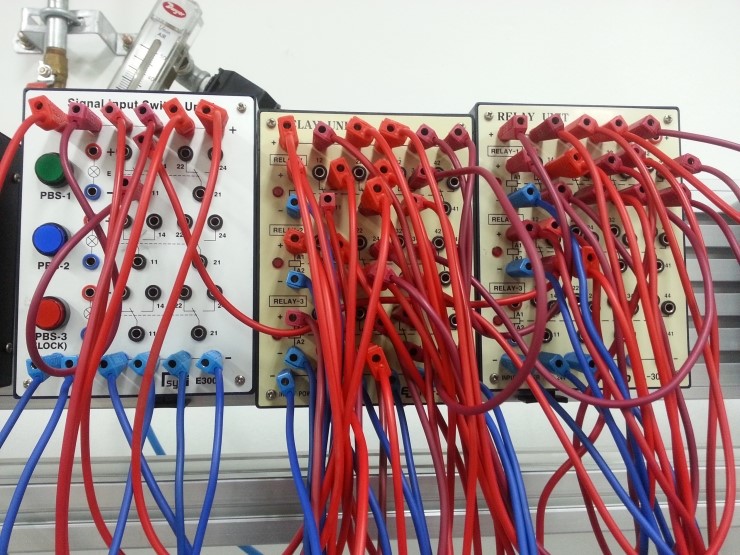

릴레이에 연결된 배선들

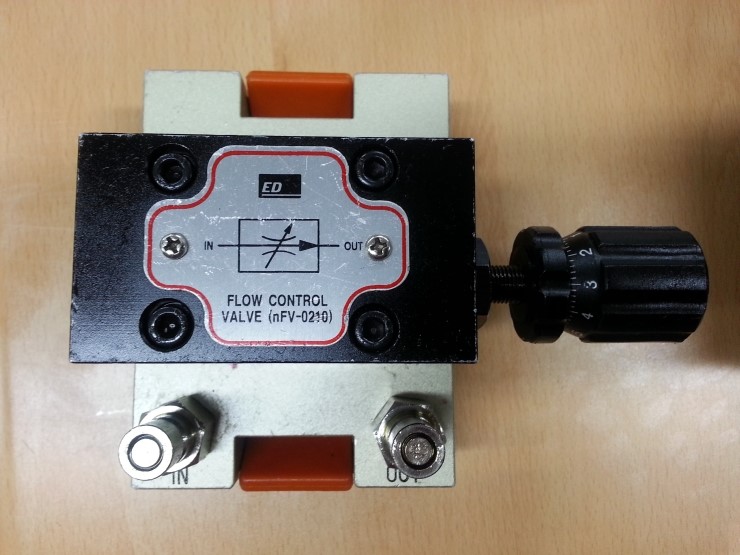

유량조절 밸브

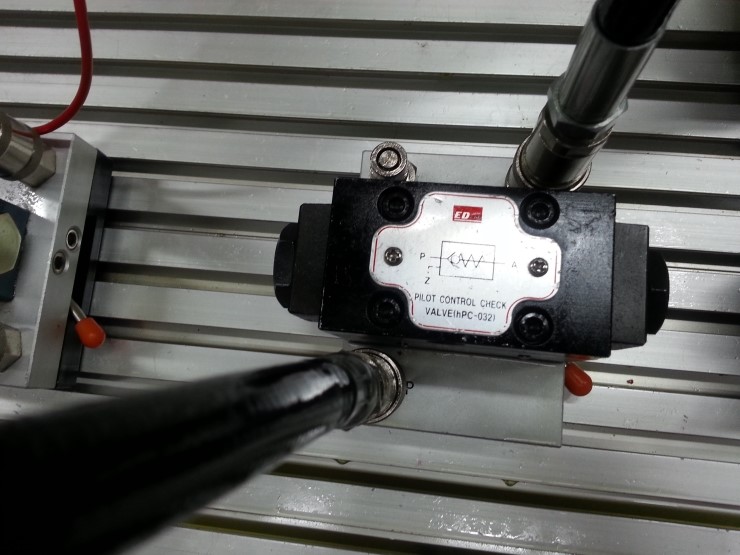

파일럿 체크밸브

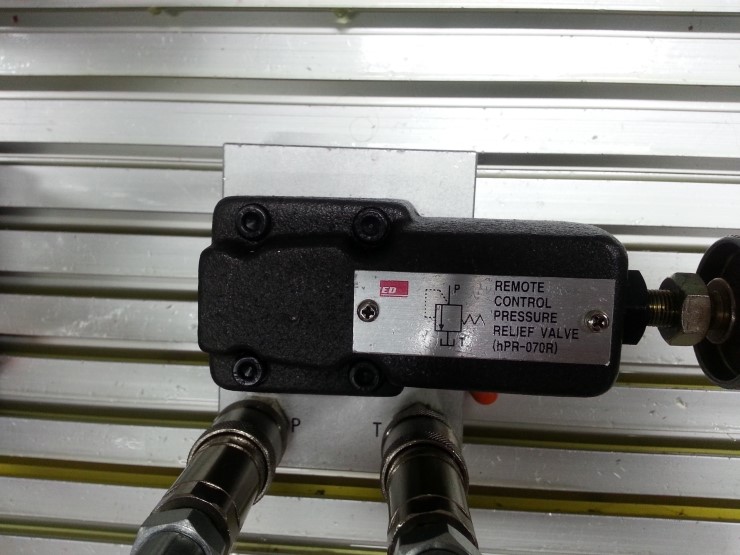

압력조절 릴리프 밸브

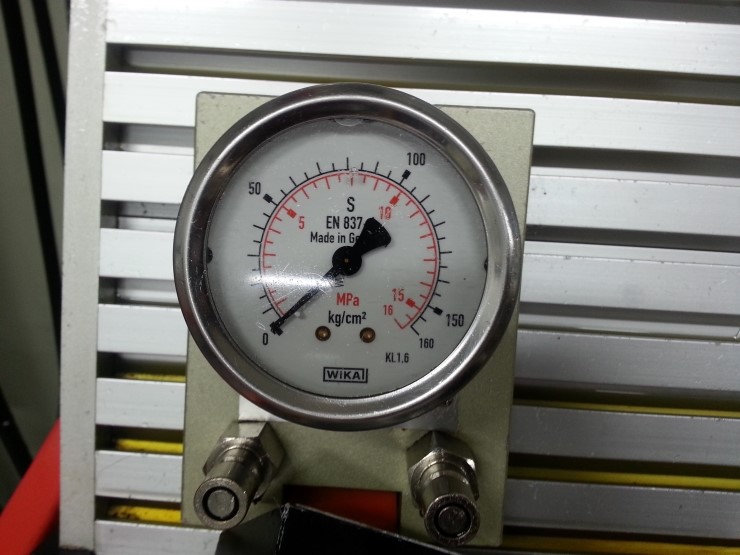

압력계

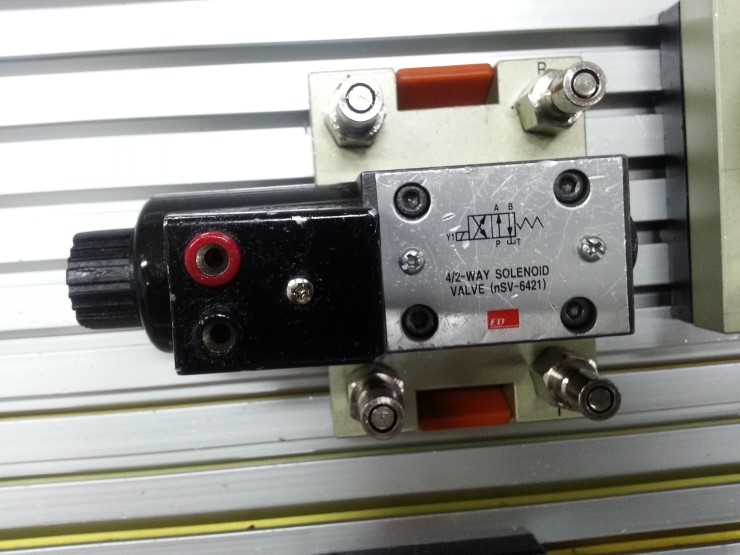

솔레노이드 밸브(편솔)

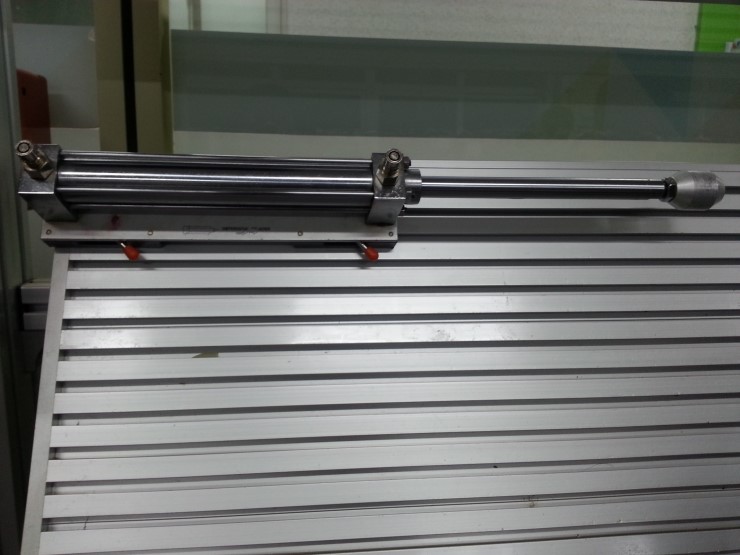

실린더

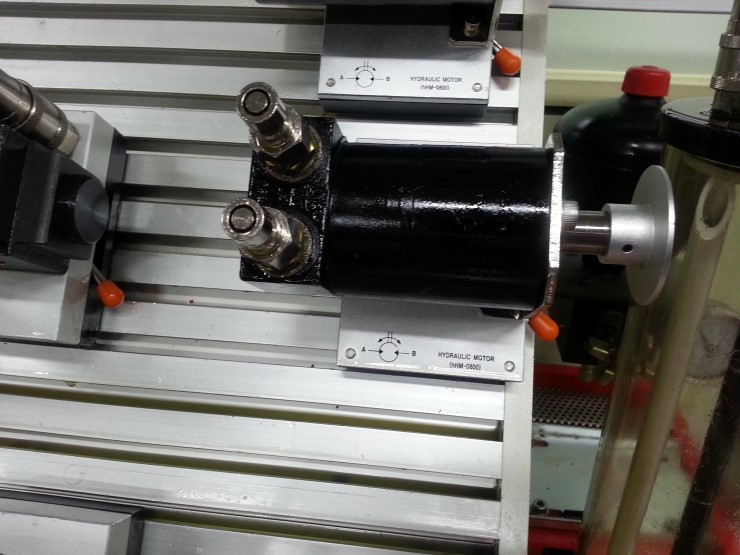

유압용 모터

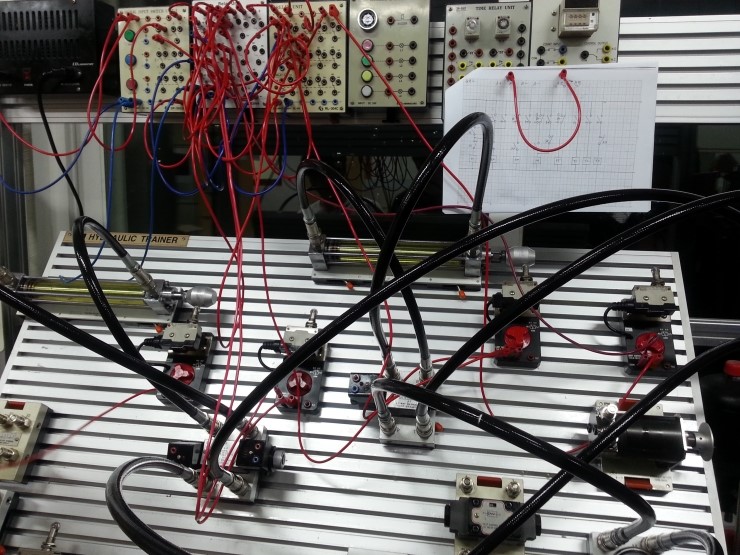

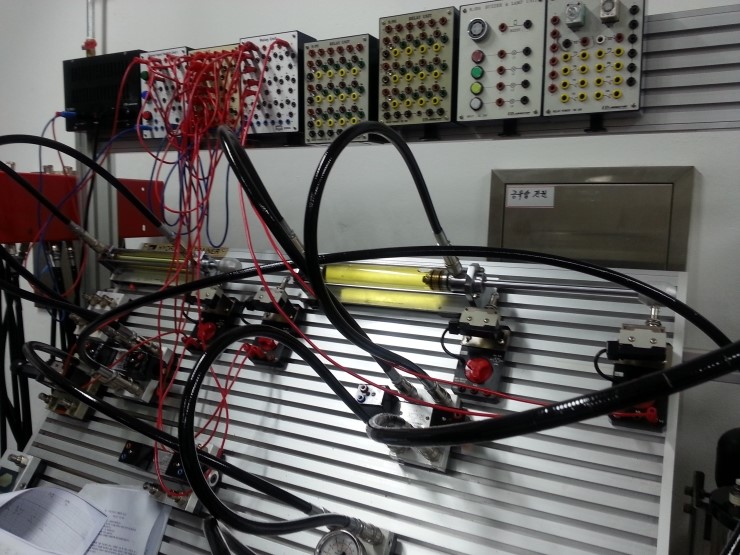

유압회로 구성

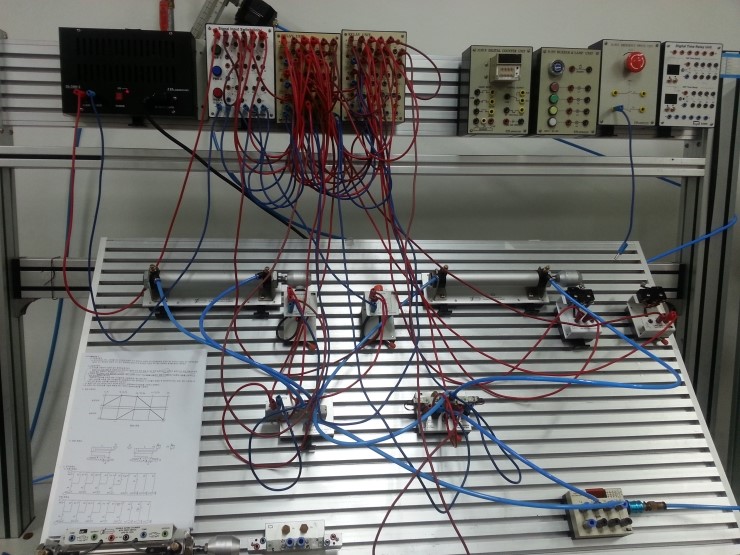

공압회로 구성
