설비보전기사 기출문제 모음집 (동영상 필답형) 2-설비진단(윤활)

http://blog.daum.net/sulaim/14907008

19일 시험문제 중 수세내수도에 관한 내용입니다



그리스 시험방법.docx

0.63MB

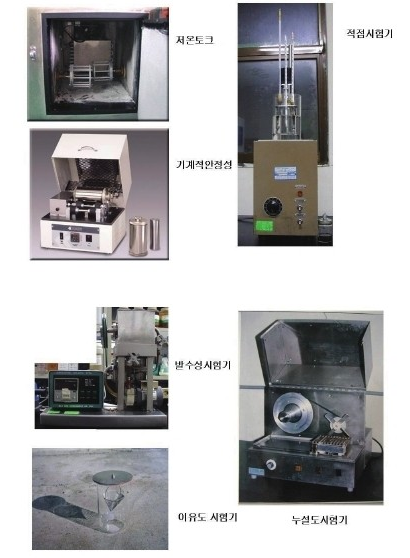

그리스 시험과 의의 16가지

http://blog.daum.net/hongbkim/1891

그리스- 그리스의 시험과 의의 16가지







https://m.blog.naver.com/PostView.nhn?blogId=syys7516&logNo=220942800904&proxyReferer=https:%2F%2Fwww.google.com%2F



그리스윤활제의 시험규격









1. 다음은 그리스의 무슨 시험이며, 무엇을  평가하기 위한 것인지 설명하시오.

(그리스를 가득 채운 컵모양의 용기를 토글 프레스에서 여러번 압축하다 꺼내보여줌)

- 시험 : 혼화 안정도

평가 : 그리스 전단 안전성평가 (기계적 안전성평가)

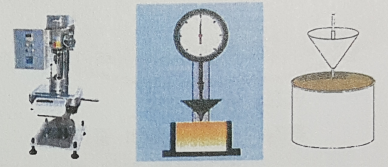

2. 다음은 그리스의 무슨 시험인가?

(그리스가 담긴 비이커 위에서 팽이처럼 생긴 추를 떨어트려 그 깊이를 측정)

- 주도 시험





3. 다음은 그리스의 무슨 시험인가?

직경 2cm 정도 되는 레뷰셔 같이 아래에 구멍이 뚫린 작은 철재 용기에 그리스를 넣고 철사로 가운데를 돌려서 빼냅니다. (용기 안쪽 벽쪽에만 붙어 있겠지요)

이 용기를 유리관 속에 넣은 다음 다시 가열하는 기계에 넣고 두껑을 덮고 가열합니다.

조정화면이 나오는데 글쓰가 흐려서 영어는 보이지 않고 온도라는 것만 알 수 있었습니다.

다시 화면이 바뀌면서 아래로 그리스가 천천히 한 방울 떨허지는 동영상입니다.

- 그리스 적점시험. (적하점???)

반고체 상태의 그리스가 액체상태로 변하는 최초온도(최저온도)를 측정

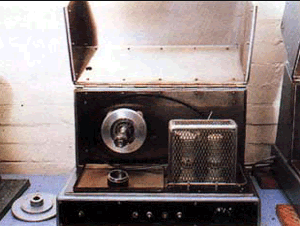

4. 다음은 그리스의 무슨 시험인가?

(베어링 위에 자석을 놓고 회전시킨다. 자석은 빼고 무게를 측정, 그리스 바르고 다시 한다)

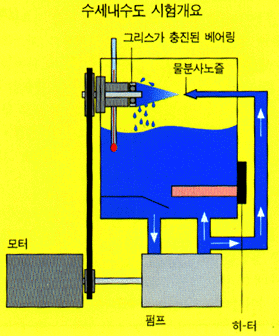

- 수세내수도 시험 (그리스가 물과 접촉된 경우의 물에 대한 저항성을 확인하는 시험)







5. 다음은 그리스의 무슨 시험인가?

베어링에 그리스를 충전시키고 111 뉴톤 (약 11.33kgf)의 힘을 축방향으로 가한 후 1,000rpm의 속도로 회전시켜 베어링의 온도를 160도C로 20시간 동안 시험한다. 시험 후 누설되어 나온 오일 또는 그리스의 양을 측정하며, 베어링의 표면상태 등을 기록한다.

-누설도 시험





6. 탱크에서 윤활유를 채취할 때 탱크의 어느 지점에서 채취하는 것이 가장 좋은가?

(기름 탱크에서 수동펌프로 기름을 병에 모으는 동영상)

- 유면에서 (탱크의) 중간지점 (아래나 위가 아닌 중간에 있는 기름)

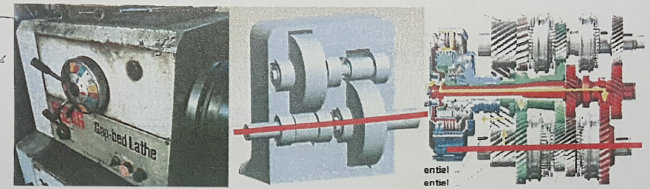

7. 유욕 급유법을 사용하는 장치이다. 이 장치에서 유면은 어느 위치에 있도록 해야 하는가? (선반 같은 기계를 보여준다)

- 가장 낮은 위치에 있는 전동체의 중심에 위치





8. 선반 같은 기계 아래쪽에서 긴 스크류에 손으로 그리스를 바르는 동영상

- 손 급유법



수동 그리스 주입법(손 급지법?)

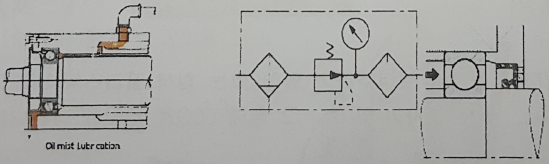

9. 다음은 무슨 급유법인가? (콤프레셔를 보여주다가 에어유니트를 보여주고 호스롤 통해서 통속의 기름을 베어링으로 보내는 동영상)

- oil mist (분무 급유법)



- 왼쪽 콤프레셔에서 에어를 쏘면 기름통에서 기름을 끌고 가서 베어링 하우징에 뿌려준다 (옛날 모기야 뿌리던 기구와 같은 원리)





10. 다음의 윤활유 급유법은?

모터 두 개가 나란히 있고 검은색을 덮여있는 (체인이라고 하는) 사각형과 노랑색 커버 사진

- 강제 순환 급유법





11. 드럼통을 보관할 때 올바른 드럼통 보관 방법은? (4지선다형)

답: A (입, 출구를 가로로)

공기 구멍과 기름을 빼는 구멍이 수평이 되는 방향으로 보관한다.

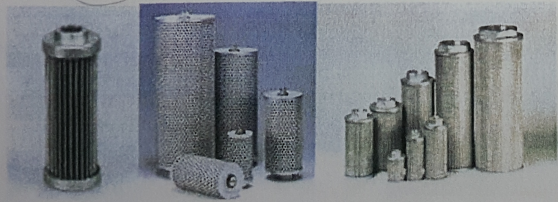

12. 다음과 같은 필터를 사용했을 때 문제점은 무엇인가?

(단, 동영상의 필터의 입자는 1~3마이크로m이다)

(오일 휠터의 망이 너무 조밀하면 어떤 영향이 있는가 물어보는 문제)



답 : 첨가제를 제거하는 역효과를 가져올 수 있다.

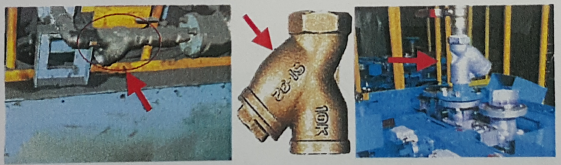

13. 다음에서 화살표가 지시하는 부품의 명칭과 역할은?

명칭 : 스트레이너

역할 : 이물질 여과 (이물질 제거는 틀림)

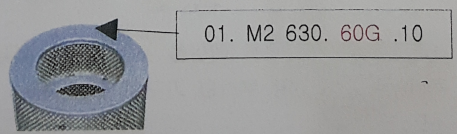

14. 길다란 휠터를 보여주다가 옆에 있는 휜색 플라스틱 커버에 새겨진 01. M2 630. 60G. 10.... 이런 문자가 있고 그 중에 60G는 무엇을 나타내는가?

- 휠터의 입자가 60마이크로m

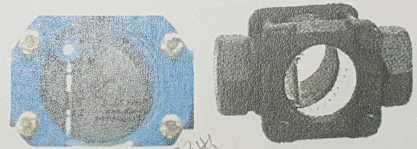

15. 강제 순환 급유장치이다. 화살표가 지시하는 부품의 명칭과 용도를 쓰시오.

윤활유 공급 라인에 직사각형의 부품 가운데 게이지가 달려 있음.

명칭 : 사이트 피트(윤활유 유량계)

용도 : 급유장치에서 급유상태를 눈으로 확인 할 수 있다.

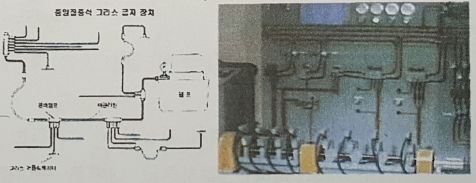

16. 화살표가 지시하는 장치는 무슨 장치인가?

- 집중 그리스 윤활 장치

(반드시 집중 혹은 강제, 그리스, 윤활 이라는 단어가 들어가야 함 - 윤활유가 아님 그리스임)

예) 중앙집중식 자동그리스 공급장치 ???

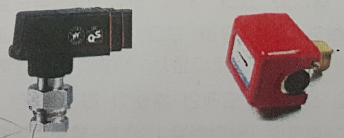

17. 화살표가 지시하는 부품의 명칭은?

- 플로우 스위치

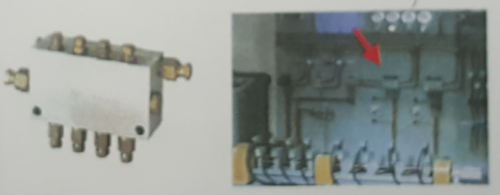

18. 화살표가 지시하는 부품의 명칭은?

- 분배밸브, 혹은 분배기

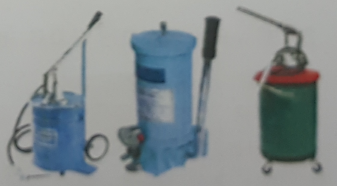

19. 다음의 윤활용 급유기구는?

- 수동그리스 펌프 (손으로 펌프 손잡이를 잡고 누르는 동영상)

(그리스펌프, 오일건, 자동그리스건, 수동 윤활펌프는 틀린 답)





20. 다음 윤활기의 명칭은?



- 그리스 건 (수동이란 말이 필요없다)

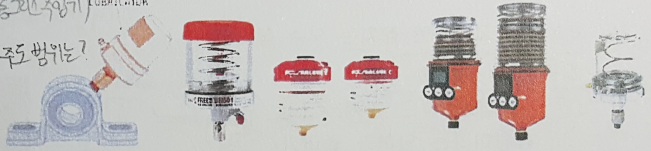

*** 다음 동영상과 같이 자동 그리스 주입시 적정한 주도범위는?

NLGI  등급 0, 1, 2 (주도0,1,2도)



*** A(주도0), B(주도1), C(주도2)의 범위를 쓰시오

0 : 355~385

1 : 310~340

2 : 265~295





21. 화살표가 지시하는 부품의 명칭은? (호퍼통이 달린 기계의 끝에 베어링 후렌지가 있고 그 위에 작고 둥근 원통형 부품, 큰 설비의 주축위에 작은 원통형의 흰색 부품 동영상)

- 그리스 컵





*** 다음 동영상과 같이 자동 그리스 주입시 적정한 주도의 범위는?

: NLGI 등급 0,1,2 (주도 0,1,2도)

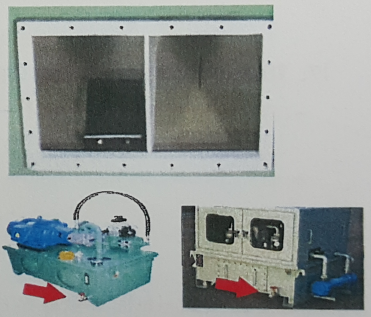

22. 유압파워 유니트에서 화살표가 지시하는 B부품의 명칭과 용도를 쓰시오.

(두 개로 갈라진 압력탱크 내부를 보여준다. 좌측에는 사각형이 바닥에 있고 우측에는 가느다란 철사(환봉)가 아래쪽으로 2/3 가량 내려와 있다. 좌측 바깥 아래쪽으로 볼밸브가 하나 달려 있다. 이것의 명칭과 용도는)

- 오일 배출기 (드레인 배출기라고 하면 틀린다. 참고로 사각형은 마그네트로 오일 속 철분을 제거하는 용도이고 철사는 온도센서로 오일의 온도를 측정한다)

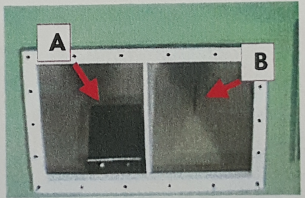

23. 다음 윤활탱크 내(內) A, B를 보여줍니다. A, B의 명칭과 용도를 적으시오.

A 자석(마그네트) - 윤활유 내의 철분 제거

B 온도센서 - 점도 유지를 위해 윤활유의 온도를 감지

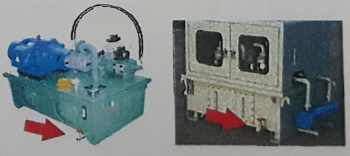

24. 화살표가 지시하는 장치의 명칭과 용도은?

명칭 : 드레인 밸브

용도 : 이물질과 오일배출 (이물질만 배출하는 것이 아니다)

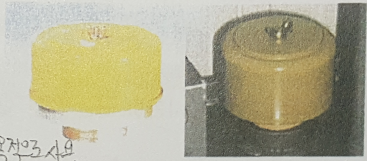

25. 다음의 명칭은?

자동그리스 통 처럼 생긴 노랑색 원통이 탱크위에 붙어있다. (에어밴트)

노랑색 캡으로 되어 있고 필터가 있다.

명칭 : 에어브리더

용도 : 탱크 내부에 이물질 침입 방지

탱크 유면의 상하에 의한 내압변화 방지



참고 ) 펌프 작동시 대기압 유지의 목적으로 사용 (통기 용량은 유압펌프 토출량의 2배 이상)

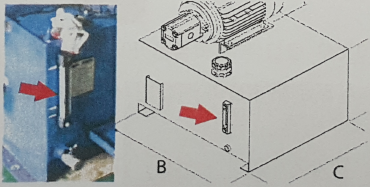

26. 다음의 명칭은?

검은 오일탱크 앞에 세로로 달린 게이지(유량계가 아님)

- 유면계

** 유면계 역할 : 오일 탱크 내의 윤활유량 점검

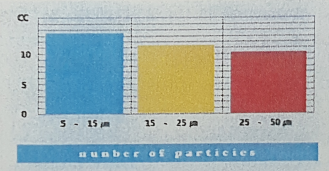

27. 다음은 유압 작동유의 오염도를 측정하기 위한 시험이다. 이 시험법은 무엇인가? (Number of particles)

(시험을 하다가 측정기 화면을 보여준다. 이때 측정기 제어판에 Number of particles라고 적혀 있다)

- 계수법





28. 다음은 윤활유의 무슨 시험이며, 무엇을 알기 위한 것인지 설명하시오.

(뜨거운 철판에 기름을 뿌리면 뿌지직하면서 사방으로 튄다)

- 크래클 시험,

수분유무를 알기위해 (윤활유의 수분 함유 여부)





29. 클래클 시험하는 동영상 두 개를 보여주며 oil에 수분이 함유된 것이 어떤 것인가?

A : 유증기가 약간 피어 오르는 동영상

B : 오일이 피식피식 소리를 내며 사방으로 튄다.

답 : B

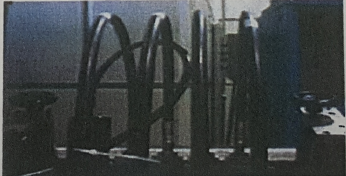

30. 물통에 증류수와 기름을 넣고 자전과 공전을 하면서 섞다가 타임위치를 보면서 계속 회전하다가 일정 시간이 되면 (7분 몇초인가) 정지 시킵니다. 무슨 시험인가?

- 항 유화성 시험

물과 기름이 섞이는 정도를 시험





31. 다음 B는 유압 작동유에 수분이 혼입된 상태이다. 일반 광유계 작동유의 수분 혼입관계치는 얼마인가?

- 0.2% 이하 (KS에 0.2% 이하이어야 한다고 되어 있다)

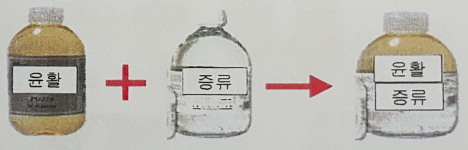

32. 다음은 윤활유의 무슨 현상인가?

병속에 물과 기름이 반씩 섞여 있는 것을 흔든다. 뿌옇게 된다.

- 유화현상 (= 에멀전 현상??)





33. 윤활유가 변한 이유와 사용여부의 판정



- 고온에 의한 변질 (탄화현상)

투명도 유지시 (양호)

반투명 (시험분석)

불투명 (즉시 교체)

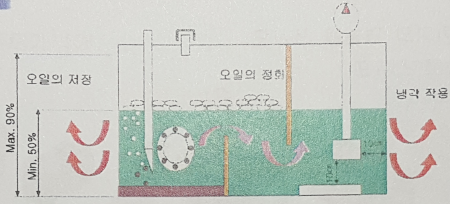

34. 오일탱크 기능과 용량산정

유면을 흡입라인 위까지 항상 유지할 것.

오일탱크의 크기는 펌프 토출량의 적어도 5배 이상일 것.

공기나 이물질을 오일로부터 분리할 수 있는 시간을 충분히 유지할 것.

최대 사용시 유면은 50% 이상을 유지할 것.

정지 시 유면은 90% 이하를 유지할 것.





35. 유압 장치 배관계통에 작동유를 넣어 세정하는 작업을 무엇이라 하며 목적은 무엇인가?

작업 : 플러싱 작업

목적 : 유압장치내 이물질 제거





36. 강제순환급유장치이다. 화살표가 지시하는 부품의 명칭과 역할을 기술하시오.

(강제순환급유장치를 보여주다가 아래쪽 낮은 곳에 가로로 된 원통형의 부품을 보여준다)

명칭 : 냉각기

역할 : 공정가동중 상승된 오일의 온도를 냉각수와 열교환을 통하여 오일의 온도를 적정온도로 냉각하는 설비

(오일 점도를 유지하기 위해 온도 상승 예방)

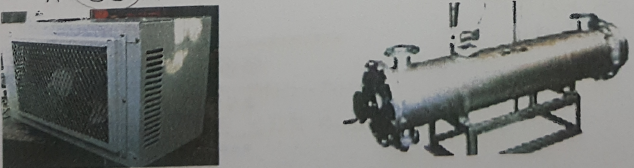

37. 다음에서 A, B의 유압 작동유 냉각 방식을 쓰시오.

팬이 달린 모양의 냉각기와 긴 파이프의 양쪽을 플랜지로 막고 위쪽으로 두 개의 관을 연결한 부품을 보여준다. 플랜지 커버를 열면 가는 파이프가 많다. 팬 달린건 공랭식 원통은 수냉식)



A : 공랭식                                       B : 수냉식
