[매운탕 솔리드웍스] 39강 - 곡면포장 알아보기(문자돌출 포함)

곡면 포장의 예



곡면포장이란 - 도형이 특정 곡면에 투영하는 기능이다.

도형의 크기로 곡면을 그대로 감싼다고 생각하면 된다.

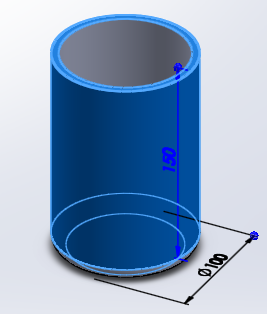

아래와 같은 형상을 만든다.

원기둥에 아래 필렛을 10으로 주고 쉘로 남아야 될 살은 5mm로 한다.





곡면 포장에 대한 기본 스케치를 해야 한다.

기준면을 200 떨어진 곳에 만들고

아래와 같이 스케치를 한다.





등각보기에서 그린 스케치를 곡면에 투영해 본다.

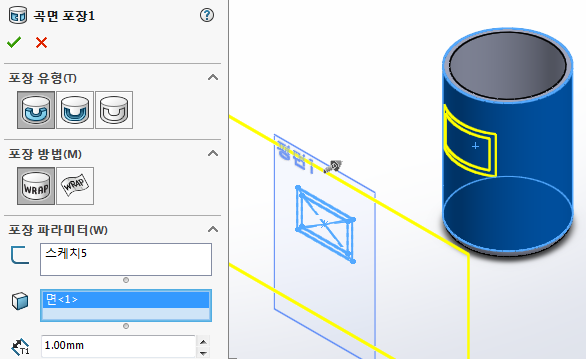

'피처 - 곡면포장' 클릭 - 포장유형(볼록) - 1mm





볼록 - 튀어나온다.

오목 - 파고 들어간다.

스크라이브 - 도장 찍히듯 새겨진다. 색상 넣을 때 좋다.



1mm 튀어나온 모습이다.

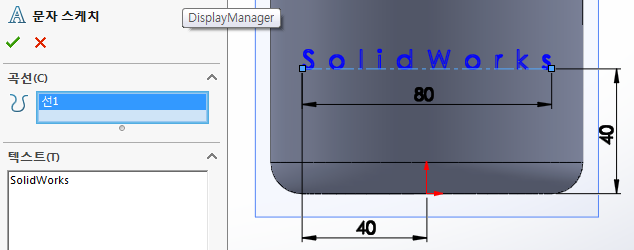

기준면에 문자를 스케치하고 곡면에 문자를 새겨본다.



'피처-곡면포장' - 볼록 1mm로 새겨 넣은 모습니다.

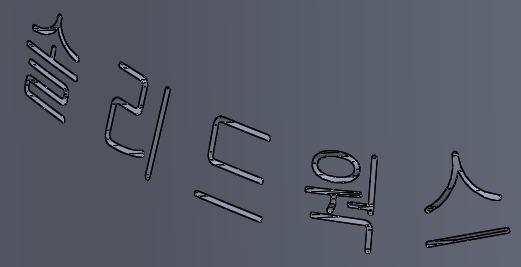

아래는 한글 문자를 새겨 넣은 모습이다.

주의할 사항은 한글을 돌출할 때에 자음,모음이 겹쳐서 깨지는 경우가 있다.

이 때는 글자체를 변경하면 잘 된다.

변경을 확인하였으면 곡면포장을 스크라이브로 바꾼다.









굴곡이 많은 면에서는 곡면포장이 잘 안되는 경우가 있다.

교차곡선이나 분할선을 병행하거나

돌출시 오프셋 곡면으로 잘라보기도 할 필요가 있다.

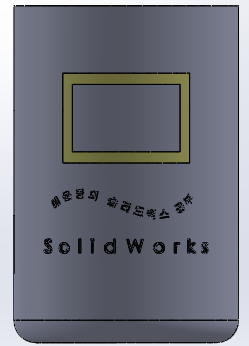

완성 도면



[작업 파일]

_39강-.SLDPRT

0.92MB
