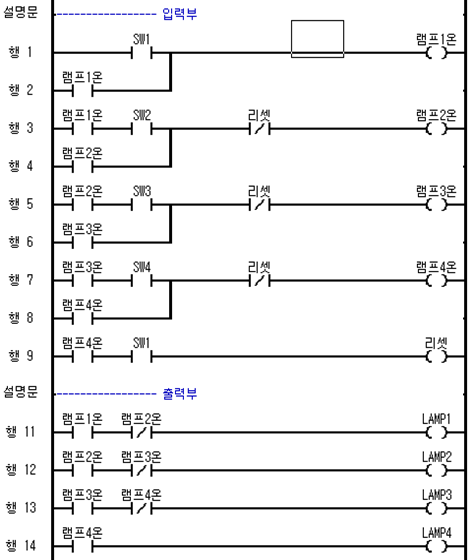

요구사항 :
1. 램프 4개가 순차적으로 점등되는 회로를 구성한다.
2. 스위치1을 누르면 램프 1이 켜진다.
스위치2을 누르면 램프 1이 꺼지고 램프2가 켜지고
스위치3을 누르면 램프 2이 꺼지고 램프3가 켜지고
스위치4를 누르면 램프 3이 꺼지고 램프4가 켜진다.
3. 다시 스위치1을 누르면 램프4개가 순차적으로 점등된다.
4. 리셋을 누르면 램프는 모두 꺼진다.
