글로파PLC_인터록 회로, 선입력 우선회로

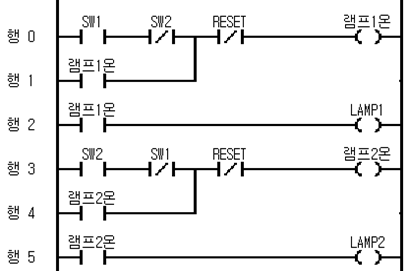

인터록 회로 프로그램



인터록 회로

버튼 1을 누르면 LAMP1 ON 유지

버튼 2를 누르면 LAMP1 OFF, LAMP2 ON 유지. 다시

버튼 1을 누르면 LAMP2 OFF, LAMP1 ON 을 유지한다.























선입력 우선 회로

스위치1을 누르면 LAMP1이 ON 된다.

이때 스위치2를 눌러도 LAMP1은 ON 되지 않는다.



리셋을 하고

스위치2를 누르면 LAMP2가 ON 되고,

스위치1을 누르면 변화가 없다.



이처럼 먼저 입력된 회로만 작동되고

다른 회로는 작동하지 않게된다.

선입력 우선회로는

안전을 요구하는 회로에 적용하면 된다.
