도면에는 곡률이 6으로 되어 있으나

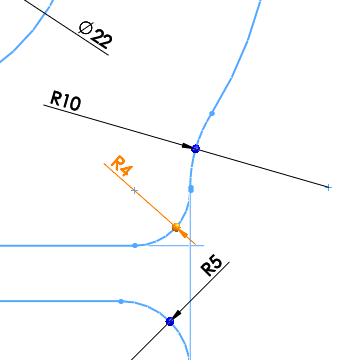

작업할 곳의 곡률이 6이 되지 않기 때문에(4.44) 필렛 작업을 할 수 없다.
곡률 4로 수정해서 작업한다.

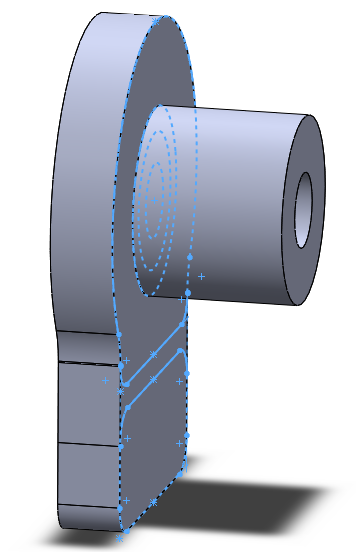

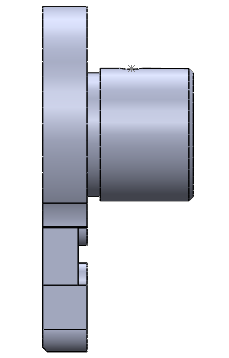

스케치 면의 오른쪽으로 돌출을 시켜준다.

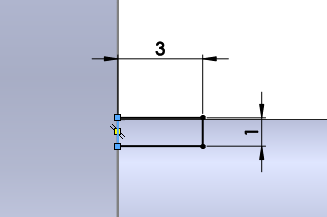

원통 중간에 회전컷을 해 줄 형상을 스케치 한다.

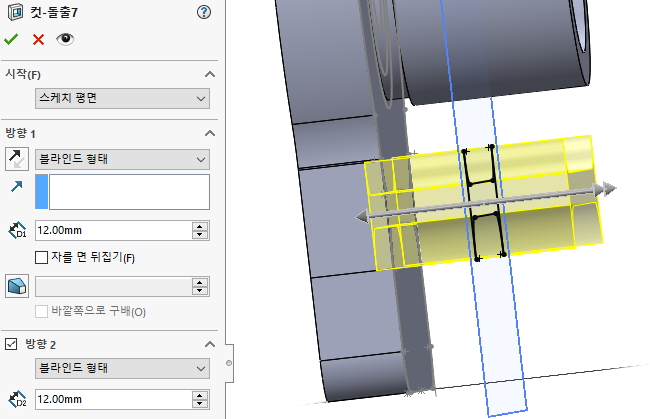

형체에 있는 스케치로 돌출컷이 되지 않아
떨어져 있는 면에서 같은 모양의 스케치를 생성하고 작업하였다.
나머지 모깍기, 필렛 작업을 한다.

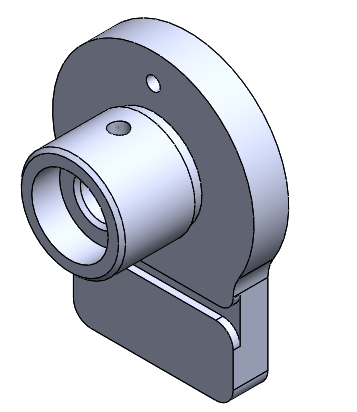

완성된 모델링이다.
조(jaw)_교제189p (구멍가공연구).SLDPRT
0.17MB
