회로 구성사진을 본다.

크게 부품이 연결된 회로와

부품을 동작시키는 전기회로로 나누어져 있다.

1. 먼저 부품이 연결된 회로구성을 본다.

위의 사진에서 중간 아래에 있는 부품은 분배기인데

이곳에서 압력조절이 가능하게 되어 있다.

왼쪽 아래에 있는 릴리프 밸브는

선 하나는 분배기에서 연결, 또 한 선은 탱크로 빠져나가게 구성되어 있다.

보통의 경우 릴리프 밸브에서 압력 조절을 하는데

위의 사진에서는 분배기의 압력조절로 테스트 한다.

압력조절기에서 원하는 압력으로 설정하고

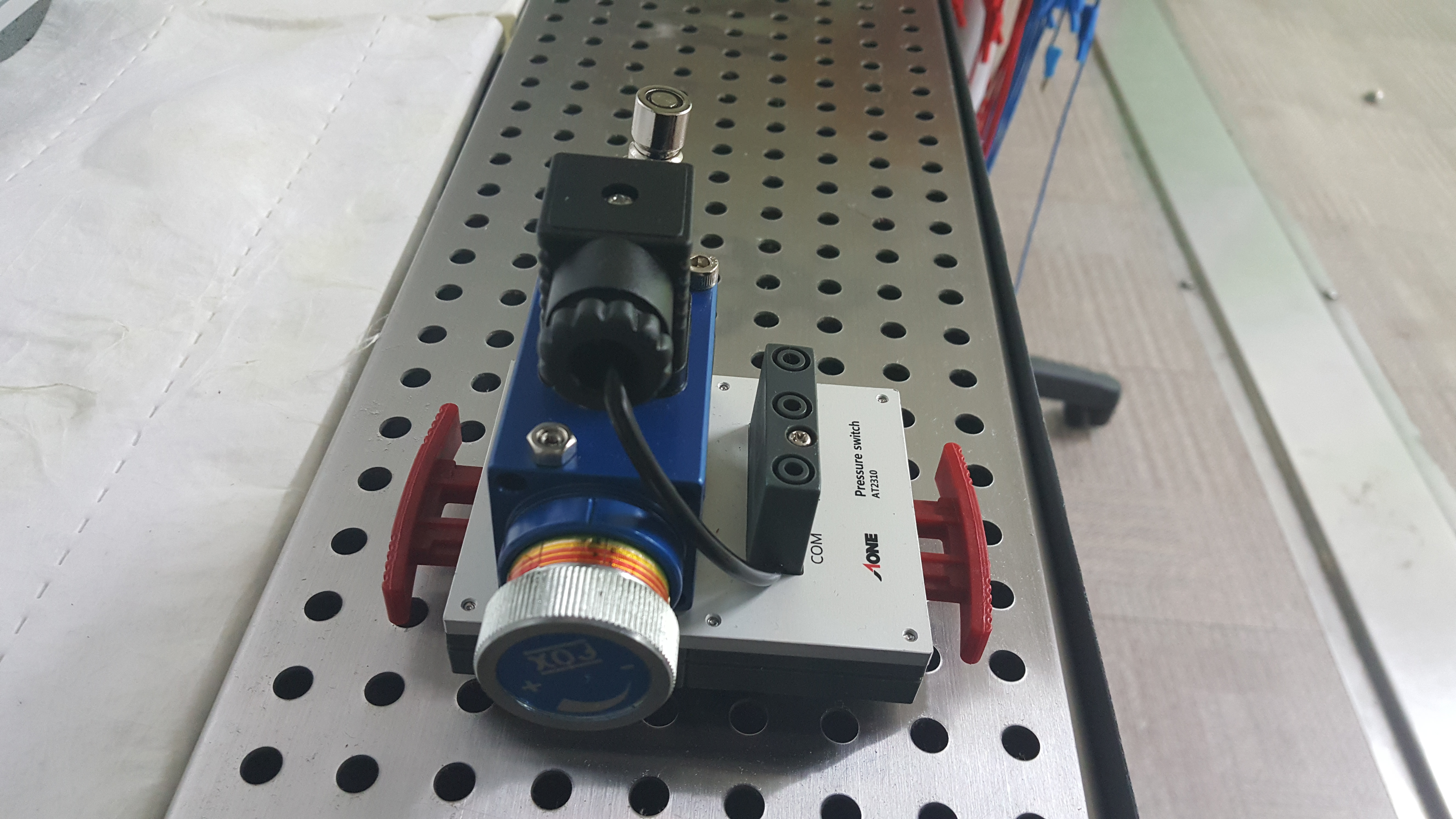

중간 왼쪽에 있는 압력스위치의 오른쪽에 있는 조절나사를 돌려서 압력을 조절한다.

이때 설정했던 압력과 압력스위치의 압력이 일치할때

전기 신호가 발생한다.

신호가 발생하면 전기회로로 연결된 곳(여기서는 램프)이 여자(연결)되어 램프가 점등된다.

2. 전기회로의 구성을 보면

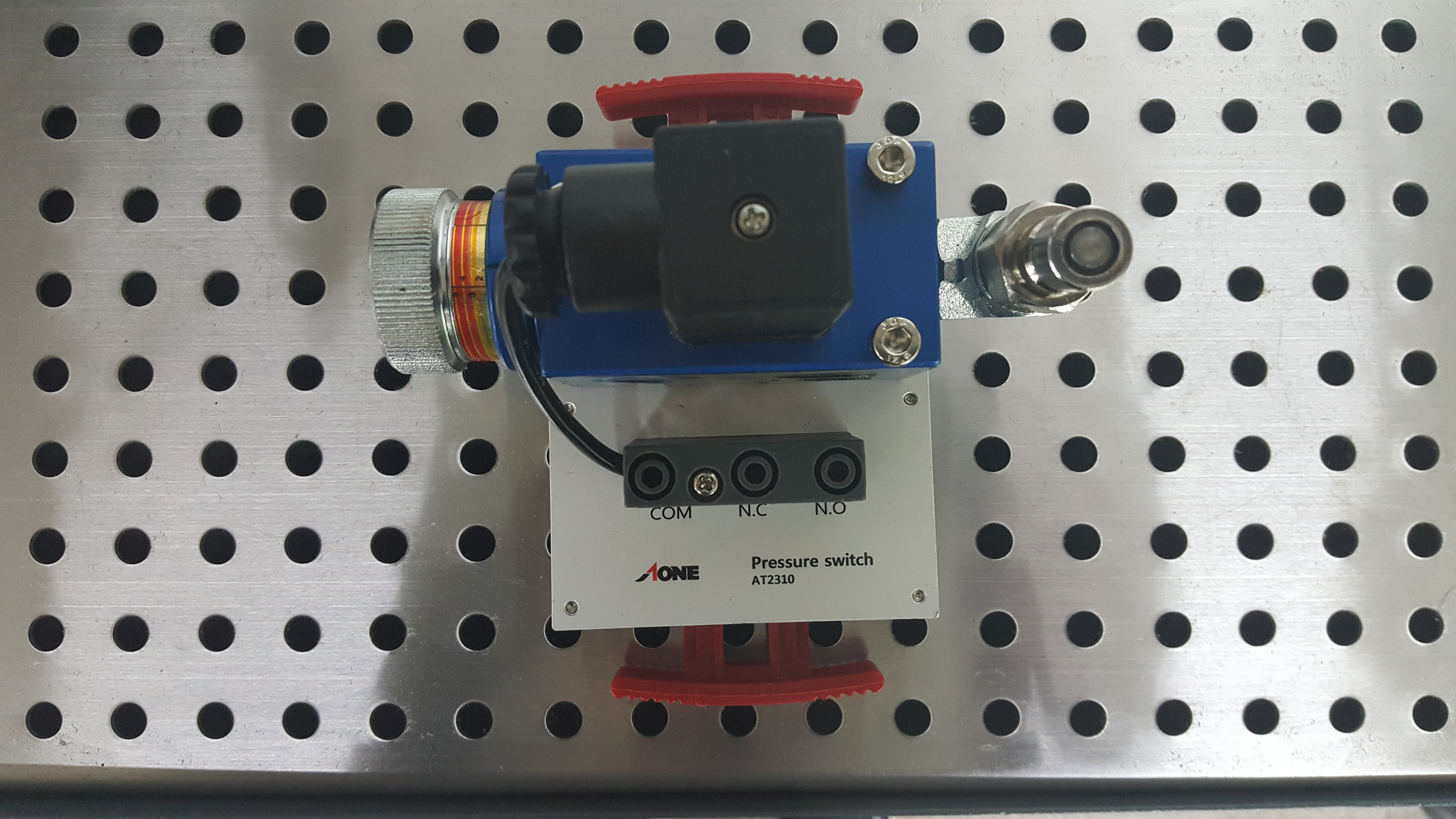

+전원에서 압력스위치의 COM단자에 연결되고

압력스위치의 a접점(NO) 단자에서 위쪽에 있는 램프 위쪽 단자에 연결되어 있다.

램프의 아래 단자는 (-)전원에 연결되어 있어

신호가 발생하면 전류가 흘러 램프가 점등하게 된다.

참고 영상

더 자세한 설명은 아래 영상을 참고하면 된다. (추천)

유압 압력스위치 구성 (2020. 4. 26)

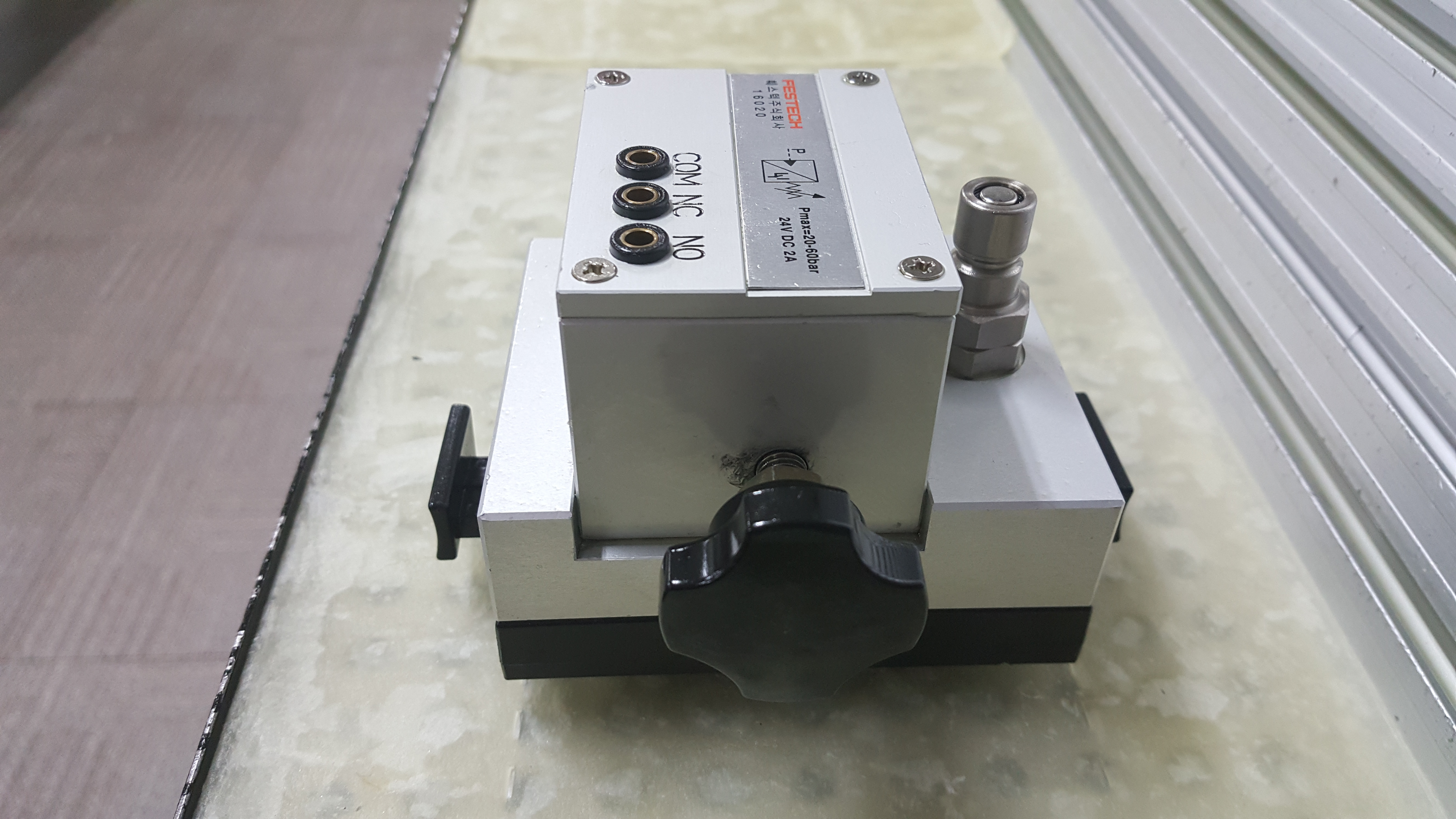

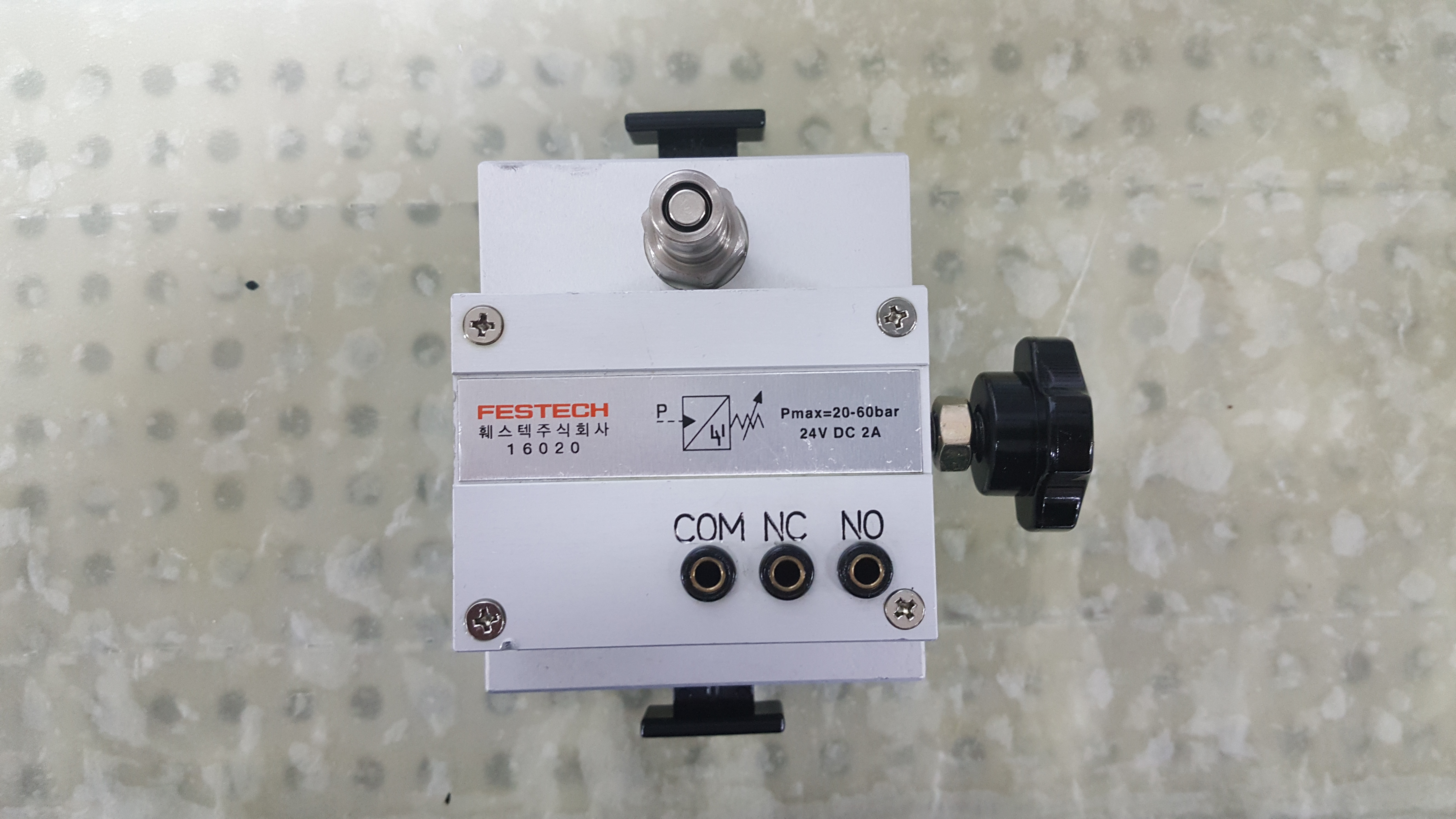

압력스위치 (압력밸스) 실제 모습
