설비보전기능사_동영상 실기 시험 예상문제 풀이 [구민사]

출처 : 유튜브에 올려진 구민사 설비보전 기능사 동영상을 스크랩 하였습니다.

기능사 시험대비 하시는 분들의 공부를 위해 만들어 보았습니다.

저작권에 문제가 될 경우 바로 삭제 처리하겠습니다.



이 책의 저자 '윤성현'님께 감사드립니다.



https://www.youtube.com/watch?v=pLnrU1gCLWE&t=842s



https://www.youtube.com/watch?v=lWmst-gxIug&t=538s



---

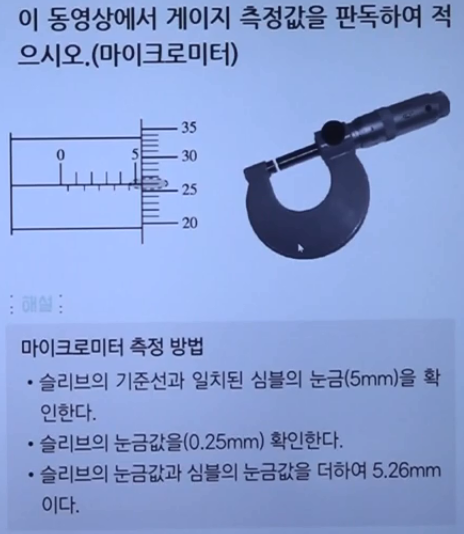

1. 기구 측정 및 공구

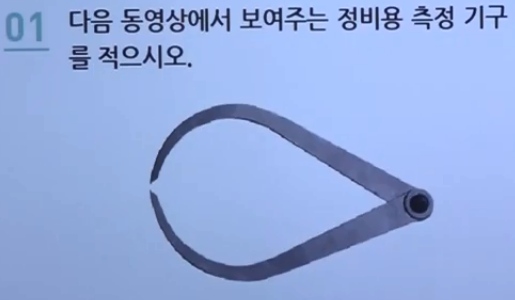

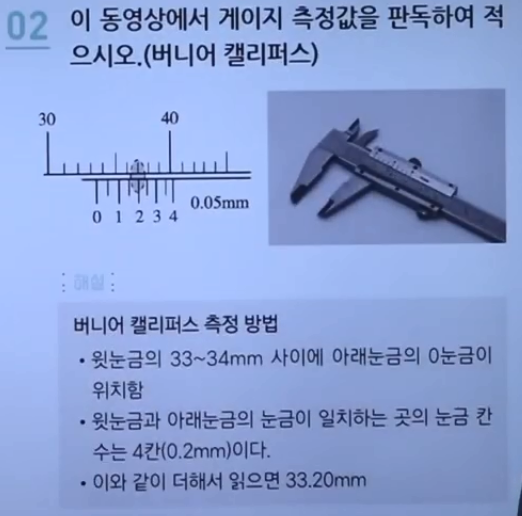

캘리퍼스 : 치수 측정용

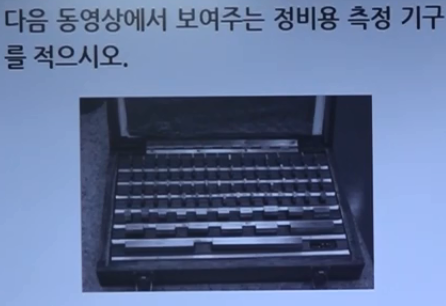

블록 게이지

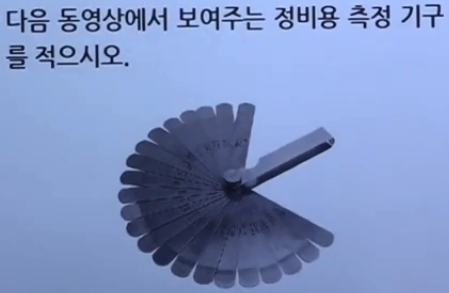

틈새 게이지

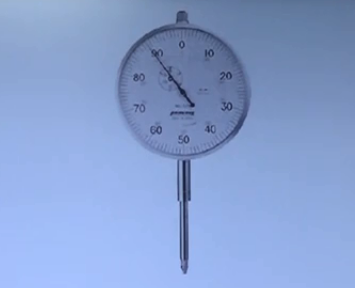

다이얼 게이지 :

회전체의 흔들림, 공작물의 평행도 등을

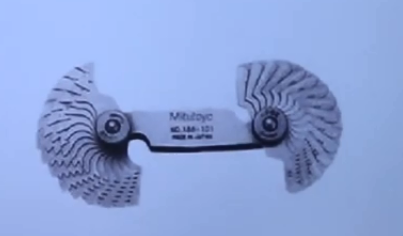

피치 게이지

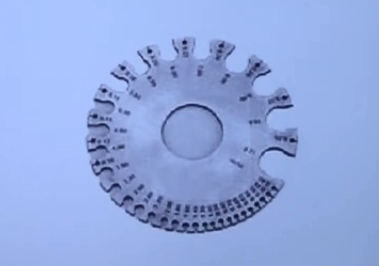

와이어 게이지

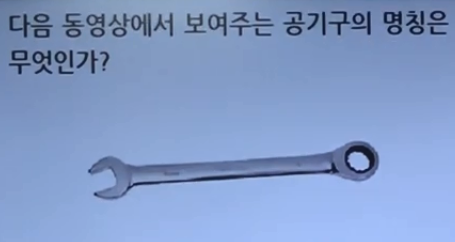

조합 스패너

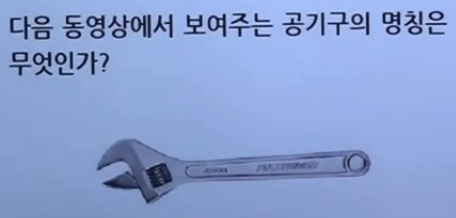

몽키 스패너

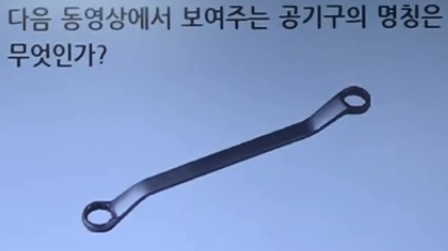

더블 오프셋 렌치

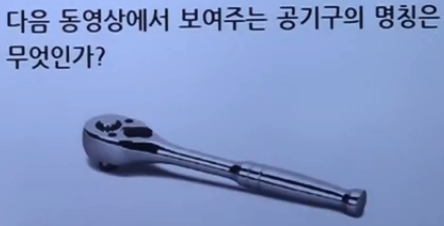

소켓 렌치

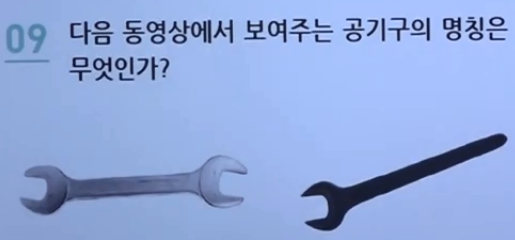

양구 스패너        편구 스패너

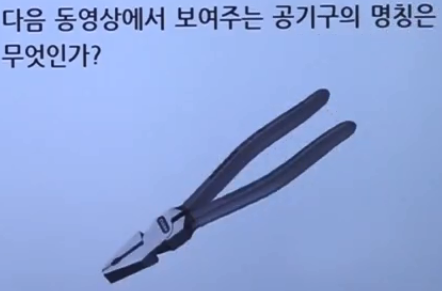

조합 플라이어 (펜치)

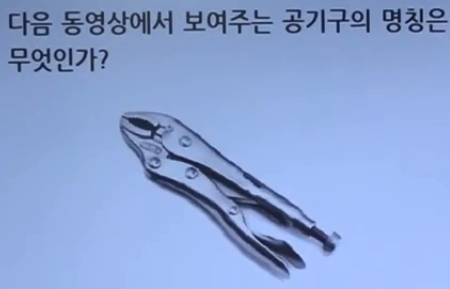

콤비네이션 바이스 플라이어

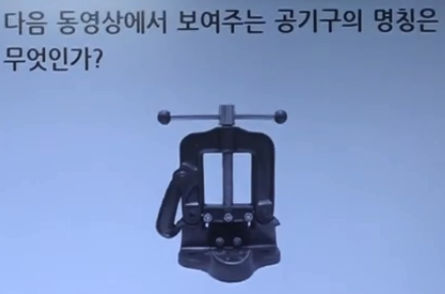

파이프 바이스

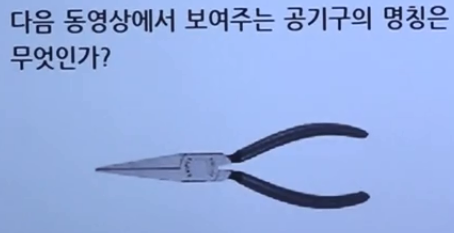

롱노즈 플라이어

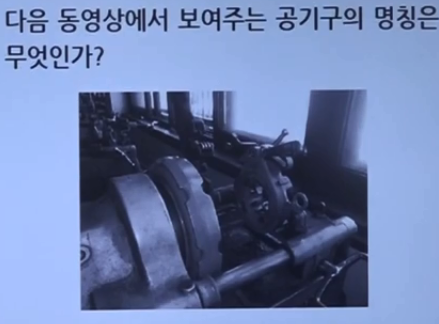

오스터

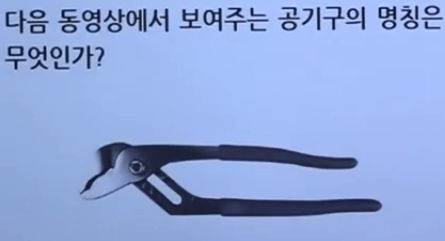

워터 펌프 플라이어

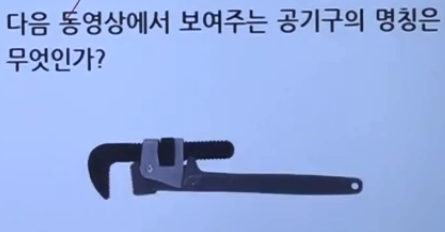

파이프 렌치

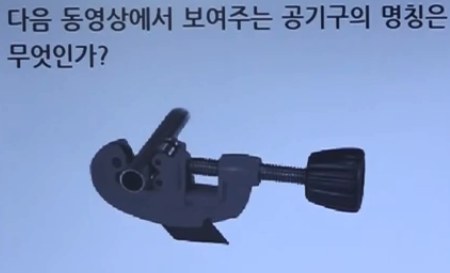

파이프 커터

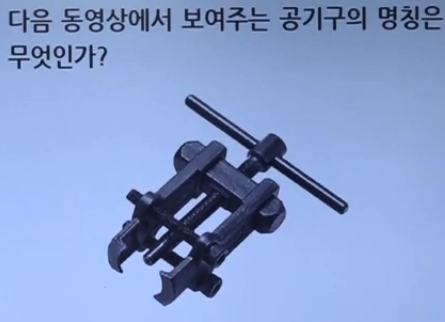

베어링 풀러

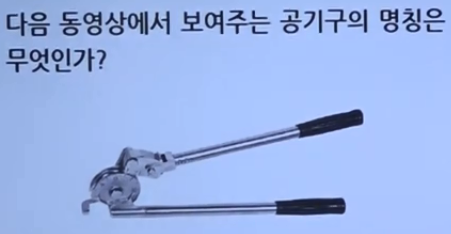

파이프 밴더

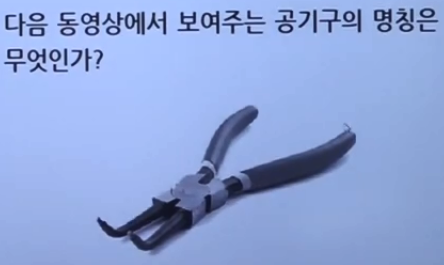

스냅링 플라이어













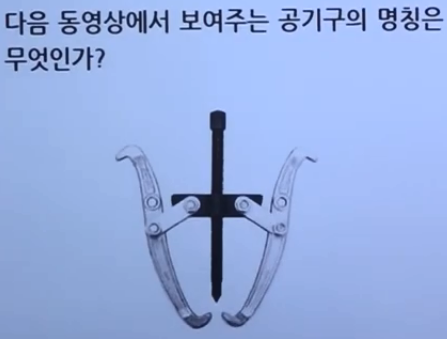

기어 풀러

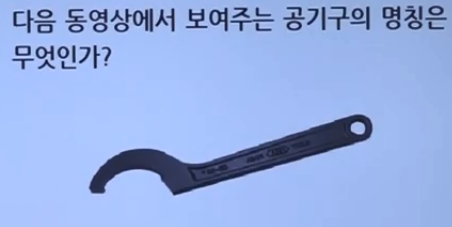

훅 스패너

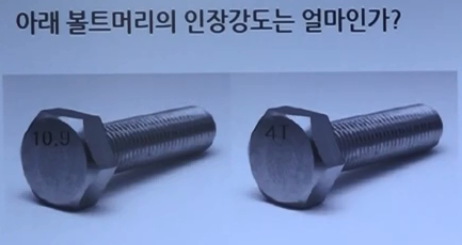

100 kgf/mm²                        40 kgf/mm²











나사의 풀림 방지

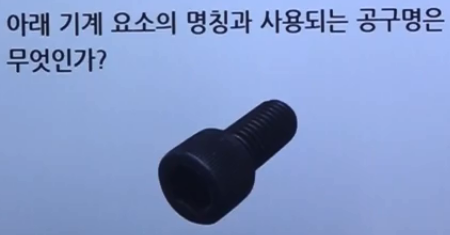

육각 구멍붙이 볼트, L렌치를 이용하여 분해 및 체결

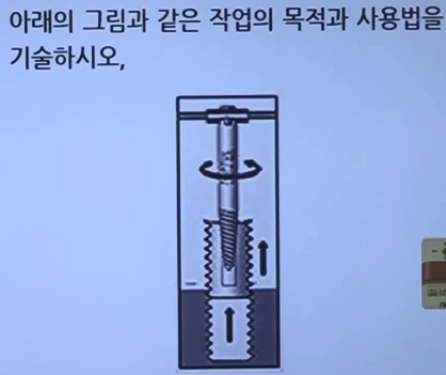

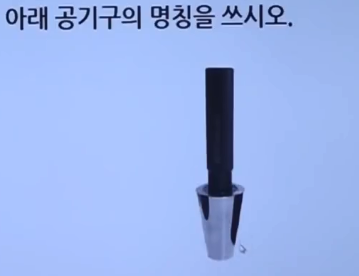

목적 : 부러진 볼트 제거

사용법 : 부러진 볼트 지름의 60% 정도 되는 드릴로

구멍을 뚫고 스크류 익스트렉트를 사용하여 부러진

볼트를 제거한다.

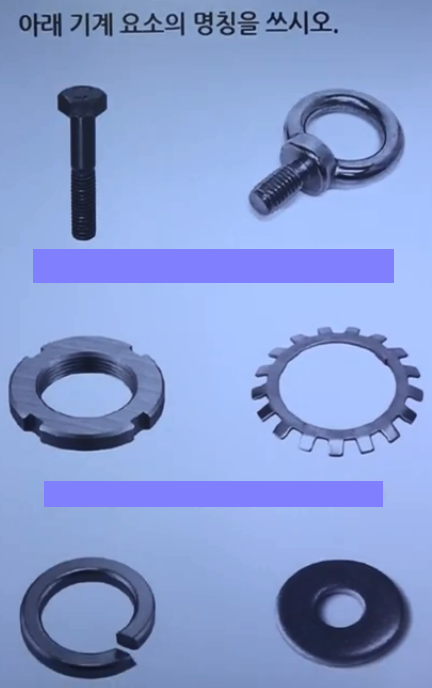

리머 볼트                       아이 볼트

로크 너트                       로크 와셔

스프링와셔                        평와셔

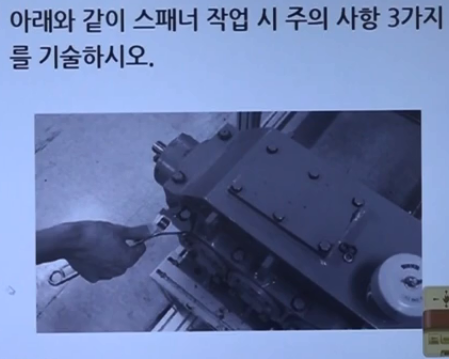

                                           - 스패너에 파이프 등을 끼워서 사용하지 않는다.

                                           - 해머 등으로 두드려서 볼트를 풀지 않는다.

                                           - 스패너를 몸 안쪽으로 잡아당기는 위치에서 작업한다.

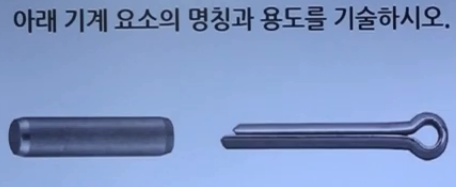

평행핀                            분할핀

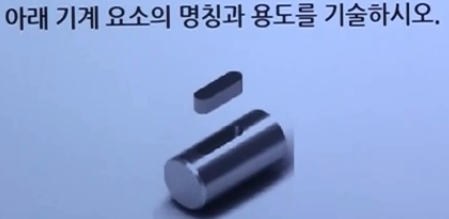

성크키(묻힘키)

용도: 축에 기어, 풀리 등을 고정할때 사용

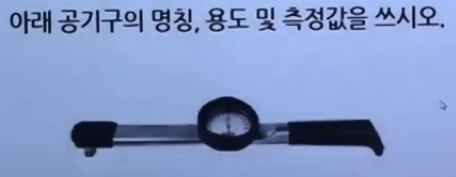

토크 렌치









---

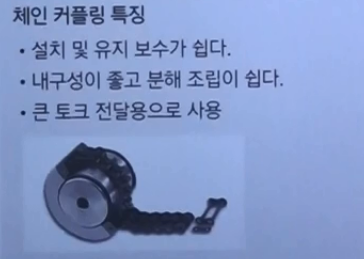

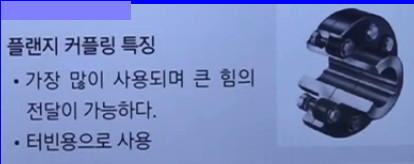

2. 축용 기계 요소

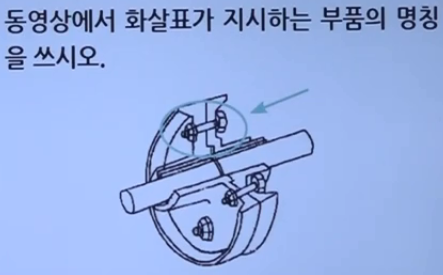

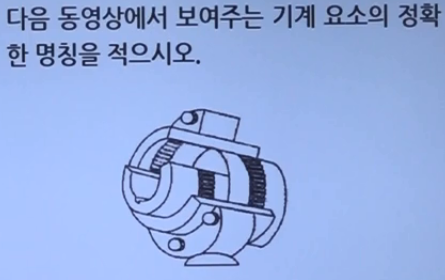

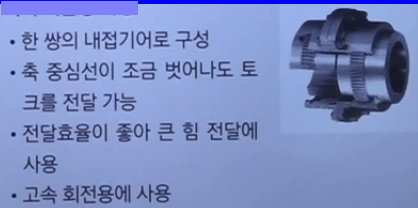

기어 커플링













리머 볼트















A - 스프라켓 휠           B : 롤러 체인

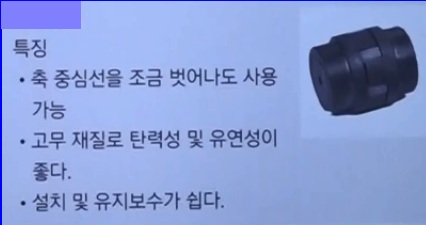

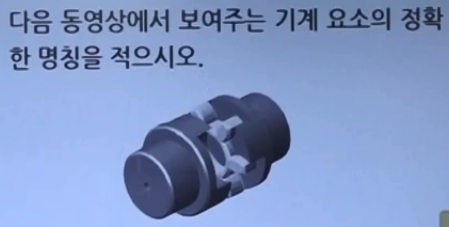

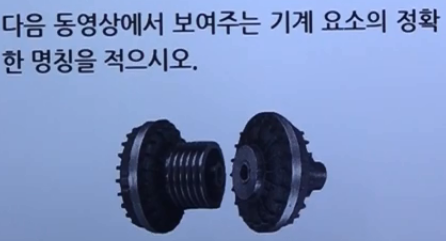

죠커플링

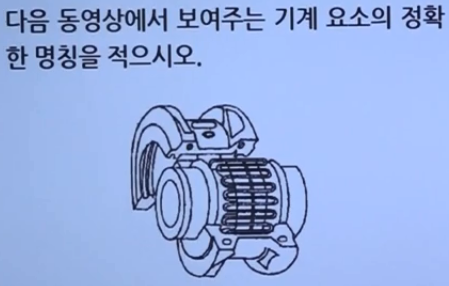

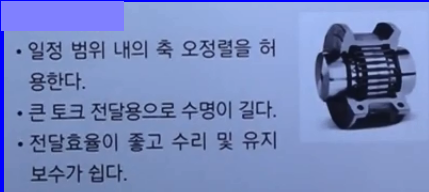

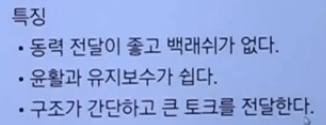

그리드 커플링

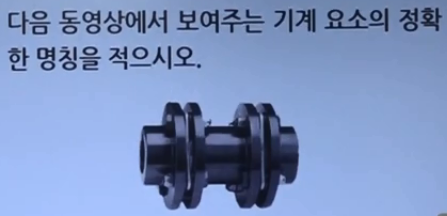

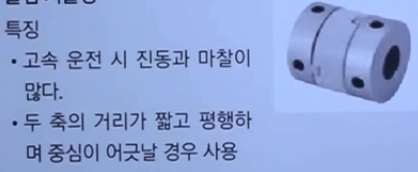

디스크 커플링

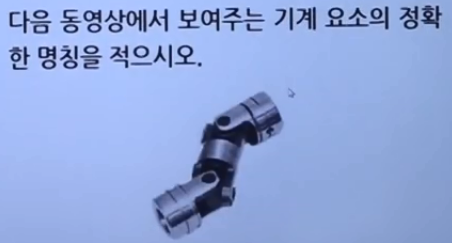

유니버셜 조인트

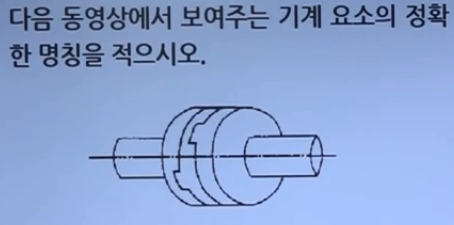

올덤 커플링











---

3. 베어링 및 윤활

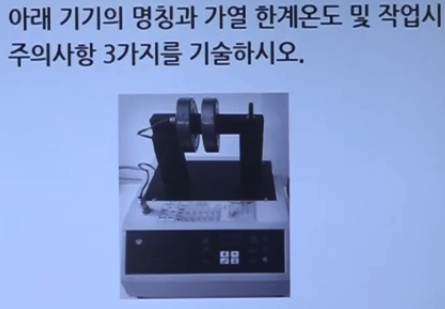

베어링 유도가열기













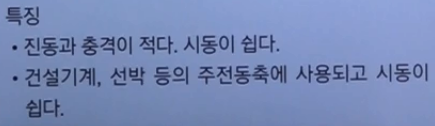

유체 커플링

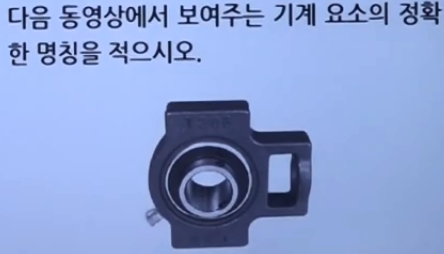

UCT 베어링

cf) 화살표가 베이링 쪽 -> 베어링 유닛

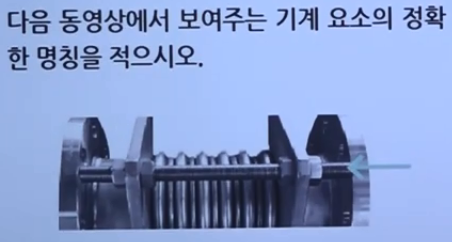

스테이 볼트

cf) 리드 스크류, 볼 스크류

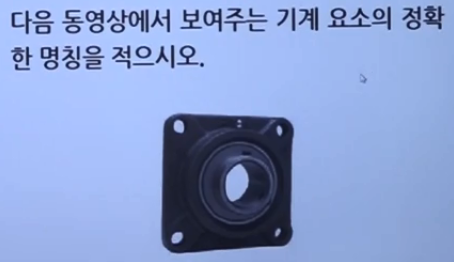

UCF 베어링

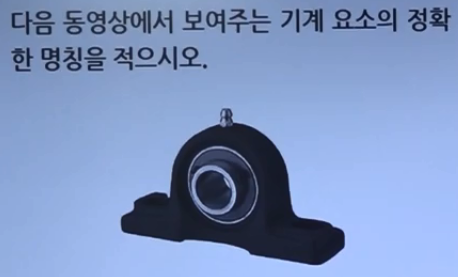

UCP 베어링

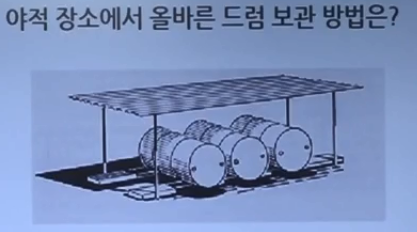

입구, 출구를 가로로 눕혀서 보관한다.

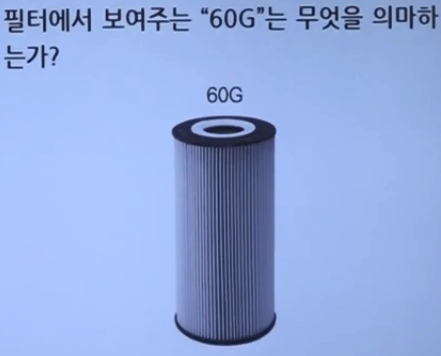

60µm













탱크의 중간 지점에서 채취한다.













가장 낮은 위치에 있는 전동체의 중심에 위치하도록 한다.

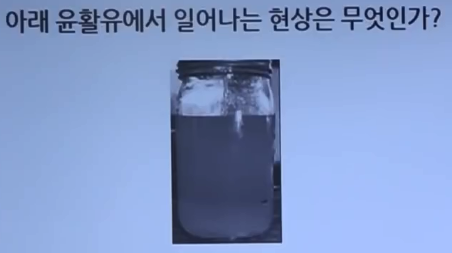

유화현상 : 물과 기름이 합쳐지는 현상

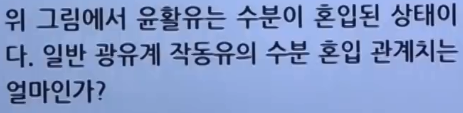

0.2% 이하









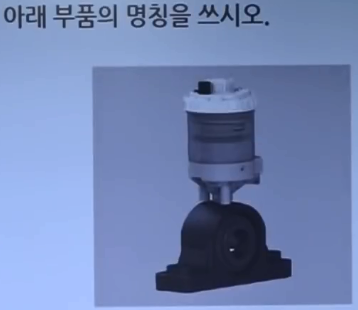

그리스 컵

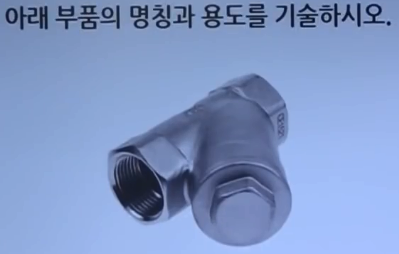

스트레이너

: 작동유 내 이물질 제거









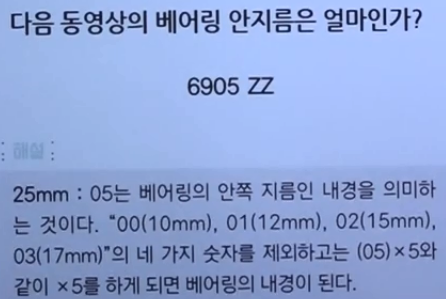

명칭 : 단열 깊은 홈형 볼 베어링

안지름 : 60mm





명칭 : 원통 롤러 베어링

안지름 : 60mm





명칭 : 앵귤러 콘택트 볼 베어링

안지름 : 65mm





명칭 : 자동조심형 롤러 베어링

안지름 : 100mm





명칭 : 테이퍼 롤러 베어링

안지름 : 60mm





명칭 : 슬라이딩 베어링

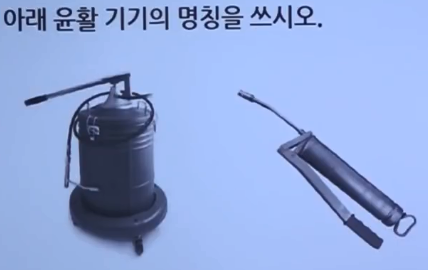

수동 그리스 펌프                     그리스 건









플로우 스위치

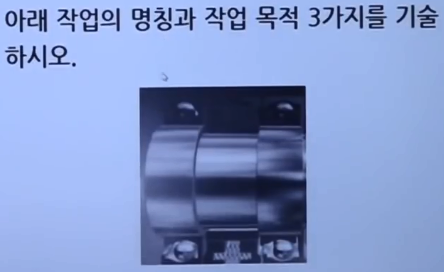

베어링 정압, 예압작업

   목적

- 베어링 강성 향상

 - 전동체 미끄럼 방지

- 축의 흔들림에 의한 소음 방지

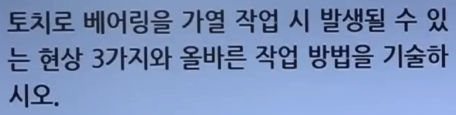

현상

- 재질의 변화

- 과열로 인한 윤활유 탄화

- 국부적인 가열로 베어링 변형



올바른 작업방법

- (고주파) 유도 가열법으로 작업

--------------------------------



베어링유도가열기로 가열해야 한다

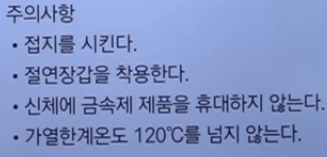

- 접지를 해야 한다.

- 장갑 착용

- 금속을 휴대하지 말아야 한다.

- 120도 이상은 쓰면 안된다.









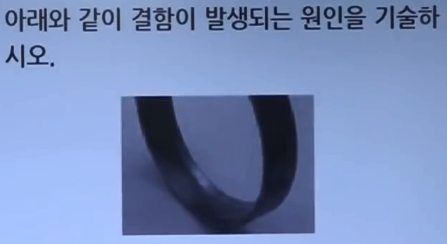

클리어런스 불량(축과 베어링 사이의 틈새 과다)

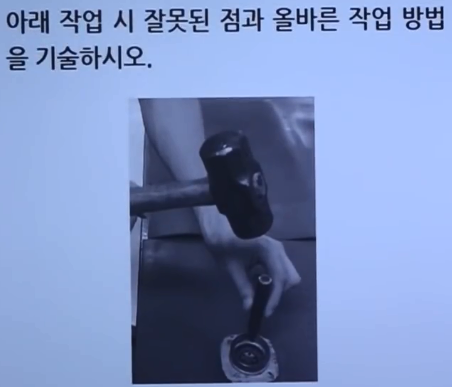

잘못된 점 : 핀, 해머로 베어링 삽입 작업

올바른 방법 : 정압 프레스 또는 전용 지그를 사용









테이퍼 게이지











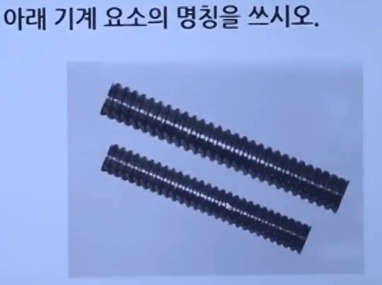

리드 스크류

공구 꽂아 있으면 볼 스크류

양쪽에 육각볼트 있으면 스테이 볼트

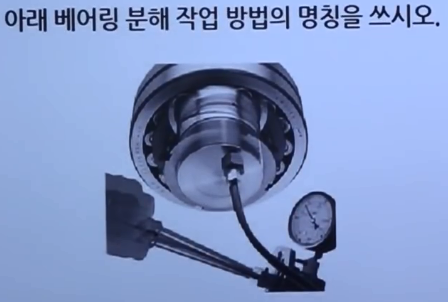

오일 인젝션법

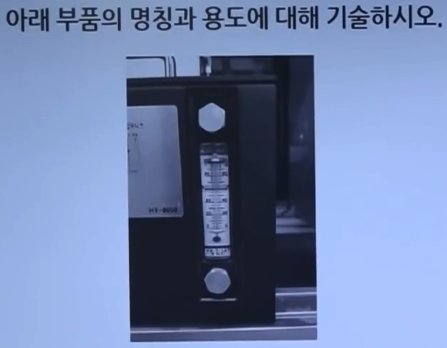

유면계

용도 : 오일탱크 내 윤활유량 및 상태 표시

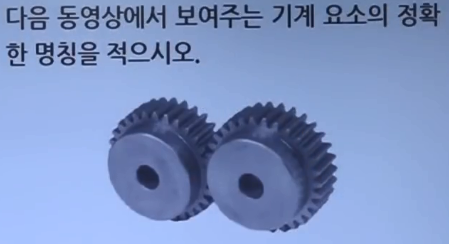

스퍼 기어

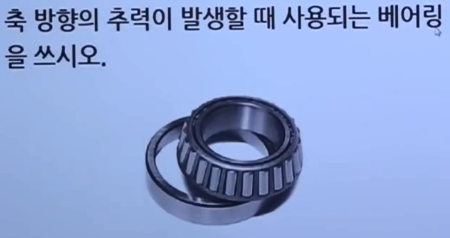

테이퍼 롤러 베어링

번호 : 31312A 안지름: 60mm







---

4. 전동장치 요소

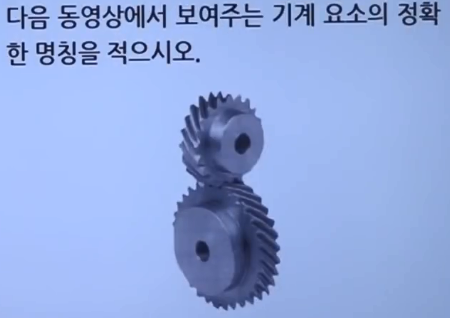

헬리컬 기어

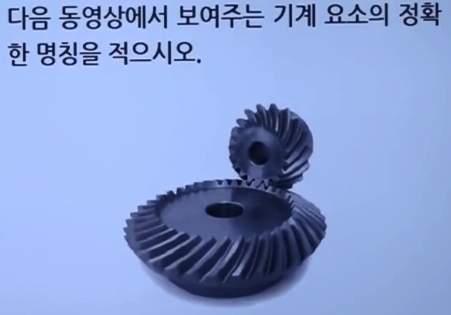

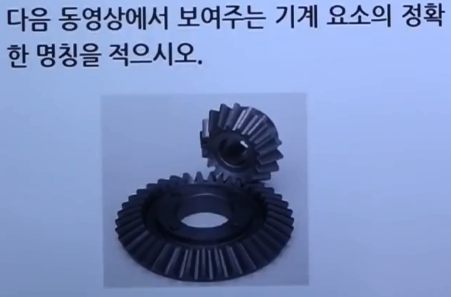

스파이럴 베벨 기어









(직선) 베벨 기어

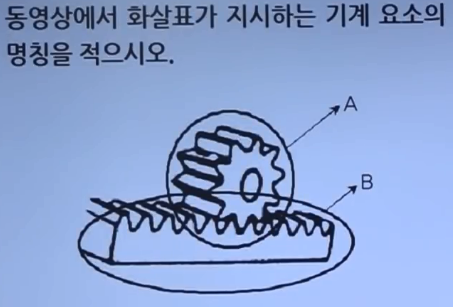

A : 피니언(pinion) , B : 랙(rack)

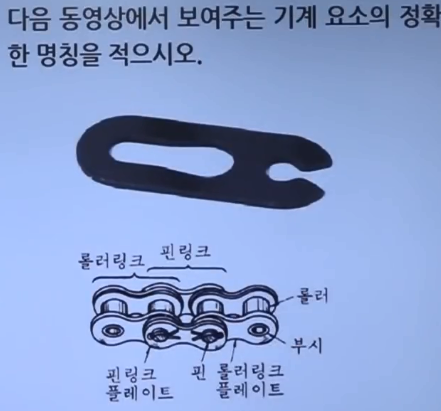

핀 링크 플레이트

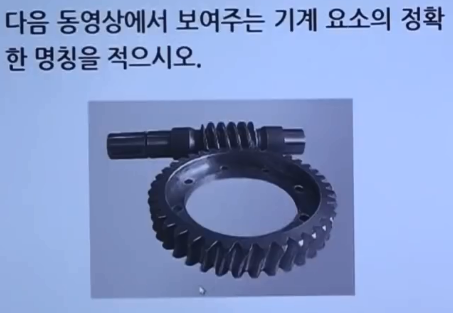

웜 기어

특징 : (기사시험)

- 소음과 진동이 적고 역전을 방지하는 기능이 있다.

- 효율이 낮고 고가이다.

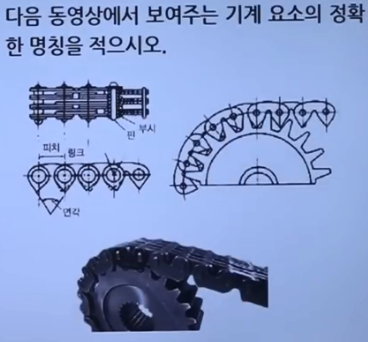

사일런트 체인

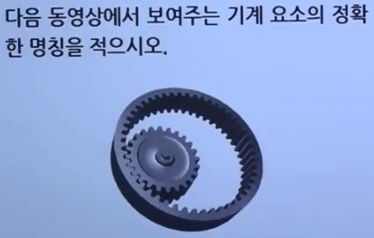

내접기어

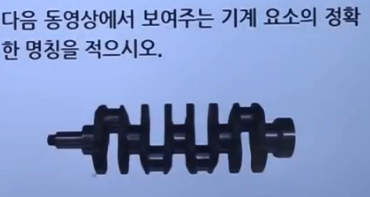

크랭크 샤프트

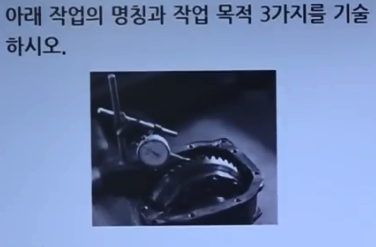

백래시 측정작업

** 목적 **

- 가공상 오차 및 열 발생으로 인한 변형 방지

- 부품 간 간섭 제거 및 원활한 운전 가능

- 정역 운전 시 진동 및 충격방지

-윤활유막형성(추가)

(백래시는 틈새다)

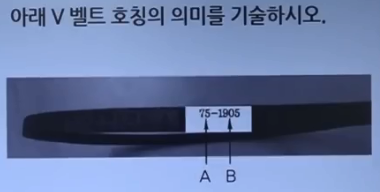

A : 호칭번호,  B : 벨트길이

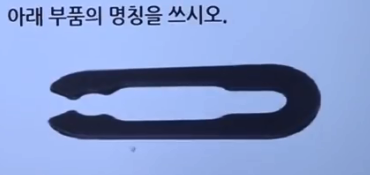

스프링 클립

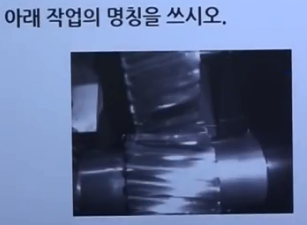

치합 측정 작업

이빨이 사이사이가 잘 들어맞나?

측정한다.

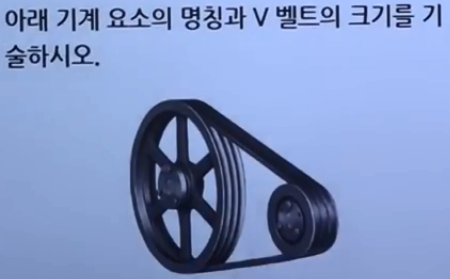

풀리

V벨트 크기 : M, A, B, C, D, E

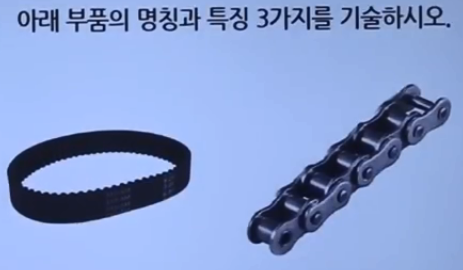

타이밍 벨트

- 미끄럼 현상이 없다.

- 정확한 속도비로 회전수 전달

- 동기 전동이 가능



롤러 체인

- 미끄럼 현상이 없다.

- 정확한 속도비로 회전수 전달

- 두 축이 평행할 때 사용





---

5. 소음 및 진동



A 보정회로











0.5m 이상











SLOW : 소음 변동량이 적을 때 사용

FAST  : 소음 변동량이 클 때 사용

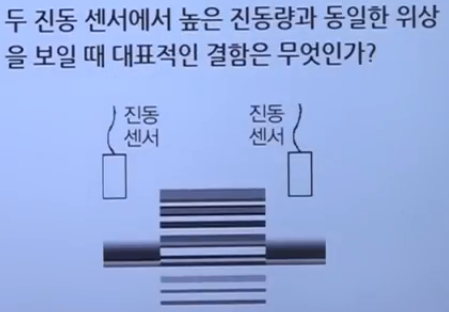

언밸런스

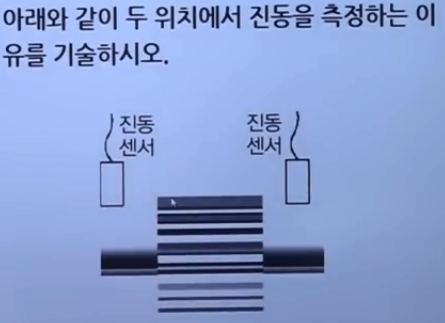

이유 : 두 측정 위치의

상대 위상을 측정하기 위함

(측정해서 이 축이 얼마큼 진동하는지 원인을 찾아간다)

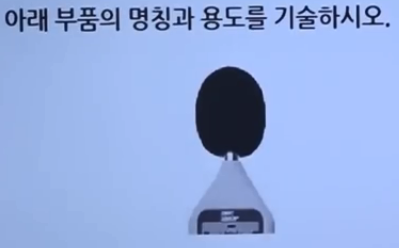

방풍망

- 소음 측정 시 바람의 영향 감소 및

이물질로부터 측정기 보호













두 소음의 측정값 나온다.

 |A - B| > 10db 일때

두 소음의 보정치 값(암소음) = 0











수평, 수직, 축 방향으로 설치











변위 센서

(동영상에서 센서에 너트 2개가 장착된 게 보임)

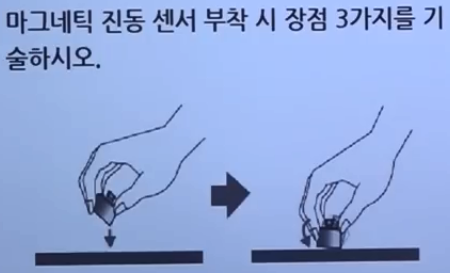

cf) 가속도 센서













1. 습기에 별다른 영향을 받지 않는다.

2. 쉽고 빠르게 이동하여 측정할 수 있다.

3. 대상물에 손상을 주지 않는다.



습기 쉽.이 손상

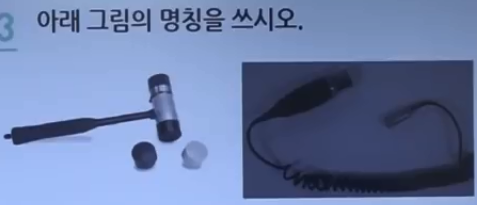

충격망치                            가속도 센서



충격망치에서 팁을 교체하는 이유는? (기사)

진동계에 가해지는 충격 신호와 주파수 범위를 조절하기 위해

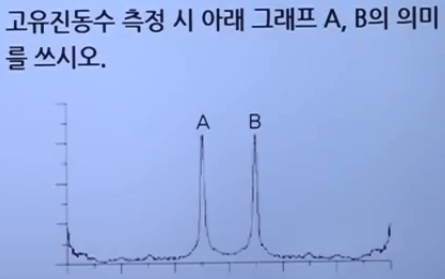

A : 1차 고유진동수, B : 2차 고유진동수













푸리에 변환

시간영역(주기) - 주파수는 역수

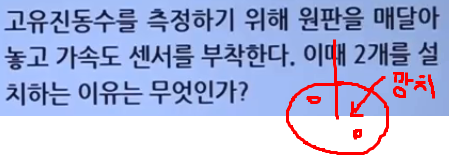

1. 진동 모드에서 노드점을 피하기 위해

2. 진동 신호가 낮게 나타나는 위치를 파악하기 위해

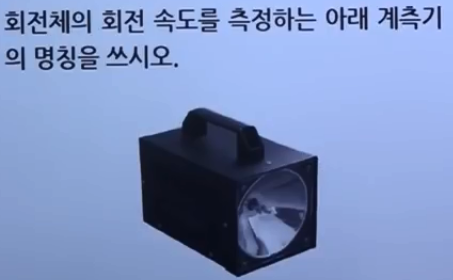

스트로보 스코프













대상물에 가해지는 충격 신호와

대상물의 응답신호와의 연관성을 확인

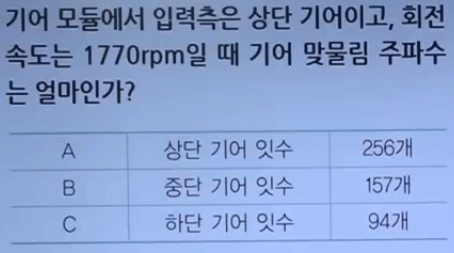

기어 맞물림 주파수

= 기어잇수 X 기어 회전 주파수

= 256 X (1770 / 60) = 7552 Hz

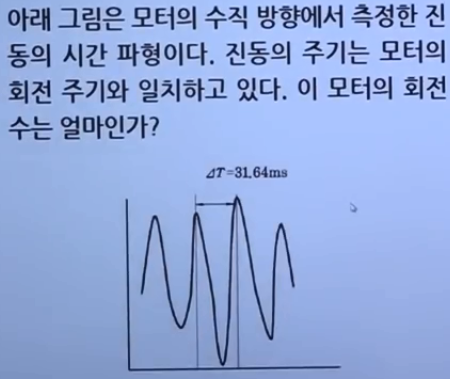

회전수의 단위 [rpm]

(1 / T) X 60 = (1/0.03164) X 60 = 1896 rpm

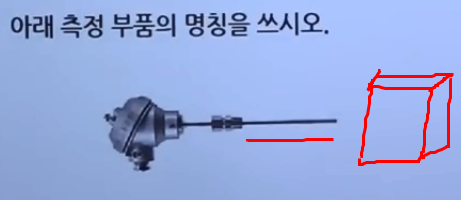

온도센서

설비의 적은 열과 물이다.



cf) 마그네틱 자석 판 :

침전물에 대한 이물질 제거
