PLC2 수업 (0429)

입력
X00 공급워크감지(매거진)센서
X01 공급전진센서
X02 공급후진센서
X03 분배워크감지센서
X04 송출후진센서
X05 송출전진센서
X06 드릴하강센서
X07 드릴상승센서
X08 추출전진센서
X09 추출후진센서
X0A 스토퍼워크감지
X0B 스토퍼하강센서
X0C 스토퍼상승센서
X0D 흡착전진센서
X0E 흡착후진센서
X0F 워크흡착센서
X10 저장창고전진센서
X11 저장창고후진센서
X12 유도형센서
X13 용량형센서
X14 리프트상승한계센서
X15 리프트하강한계센서
X16 리프트근사한계센서



출력
Y20 공급전진SOL
Y21 공급후진SOL
Y22 송출전진SOL
Y23 송출후진SOL
Y24 드릴가공 상/하 SOL
Y25 드릴가공모터
Y26 컨베이어모터
Y27 추출전진SOL
Y28 추출후진SOL
Y29 스토퍼 상/하SOL
Y2A 흡착전진SOL
Y2B 흡착후진SOL
Y2C 흡착진공SOL
Y2D 저장창고 전진SOL
Y2E 저장창고 후진SOL
Y2F 적색램프
Y30 황색램프
Y31 녹색램프







---

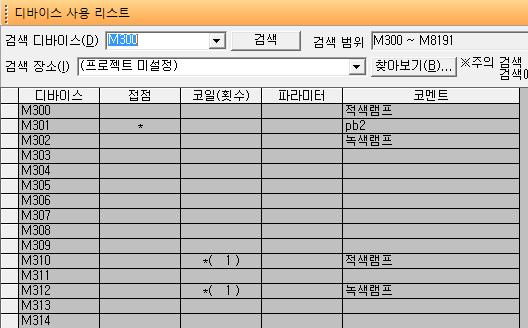

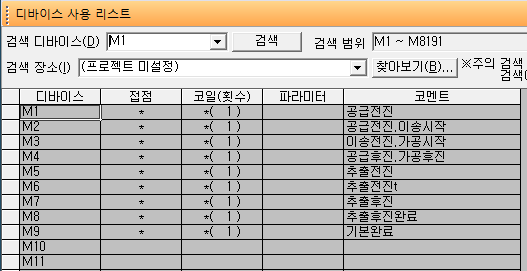

현재 쓰고 있는 내부메모리 확인은

Ctrl + D를 누르고 찾을 시작번지 (예 M1, 또는 M100 ...)를 입력한다.









---

GOT 1000에서 DISPLAY에 있는 화면을 내 컴퓨터의 GOT Developer로 댕겨오려면

아래와 같이 Read from GOT 버튼을 누르고

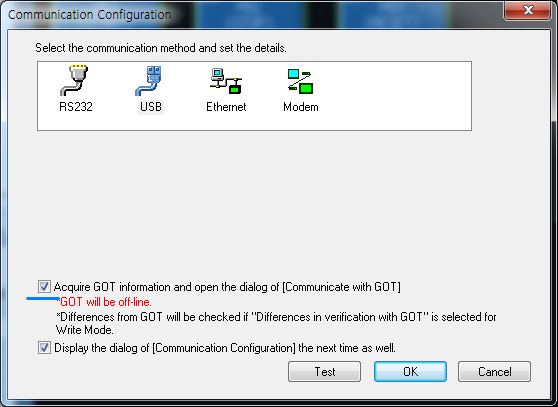

'통신설정' 창에서 아래를 체크해주어야 한다.





---



도움말 보는 법

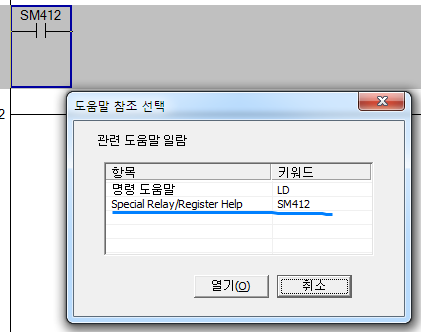

접점을 입력하고 그 위치에서 'F1' 키를 누르면 아래와 같이 창이 뜬다.

해당하는 항목을 선택하고 '열기'버튼을 누른다.

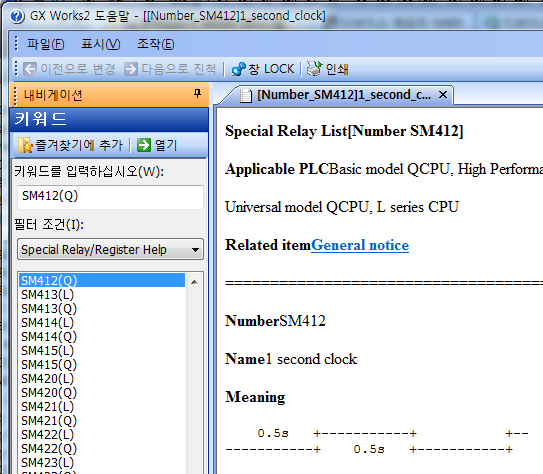

아래와 같이 'SM412'에 대한 도움말 창이 뜬다.
