PLC2 수업0421

링크 레지스트 - 통신



최상위 비트는 부호



4개의 비트를 가지고 한가지 자리수 표현

1111 -> F (16)

1111 -> 15 (10)

BCD코드는 A~F는 사용하지 않는다.



디바이스 일람표 : 우리가 사용할 수 있는 내부 용량(메모리)

비트 디바이스 - 입력, 출력, 내부 릴레이

  입력 : X00~X1F, X10~X2F

  출력 : Y20~X2F, X30~Y3F

  내부 : M0~M8191

워드 디바이스 - 타이버(2046점), 적산 타이머(0점), 카운터(1024점), 데이터 레지스터(12288점)



데이터 레지스터 : 카운터 값이 어디엔가 저장되어 있었던 것 처럼 (D0~D12287)

16비트로 구성 (b0~b15) -32768~32767 (2의16승)개



특수릴레이 (SM) 예) _T1S



정수 K

16진수 H

실수 E





설치를 하고 컨트롤 + F11 누르면 연결이 자동으로 된다.

버튼을 누르지 않아도 된다.



USBShare_Setup.exe

0.37MB















프로그램 할 준비가 다 되었다.

프로젝트-파라미터 설정에서 plc데이터 읽기를 한다.





F3을 눌러 음영표시가 안되면 SHIFT-F3을 눌러야 한다.

읽기 모드이다.

쓰기모드는 F2번이다.

F4 - 컴파일

F5 - A접점

F6 - B접점

F7 - 코일

F8 - Function block



Ctrl + F5, F7번을 누른다. (COMMENT, STATEMENT)

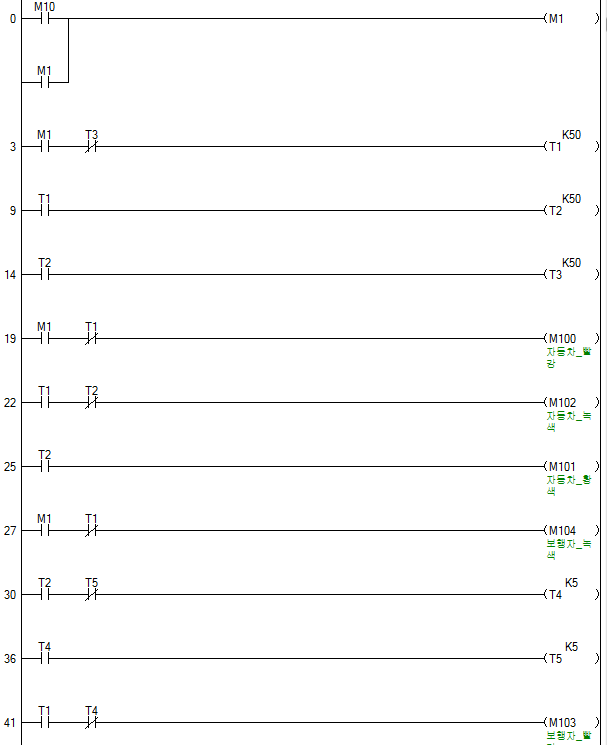

차선신호

빨-5s, 노-5s, 녹-5s



보행자신호

빨강 - 10초, 녹색-3+2초

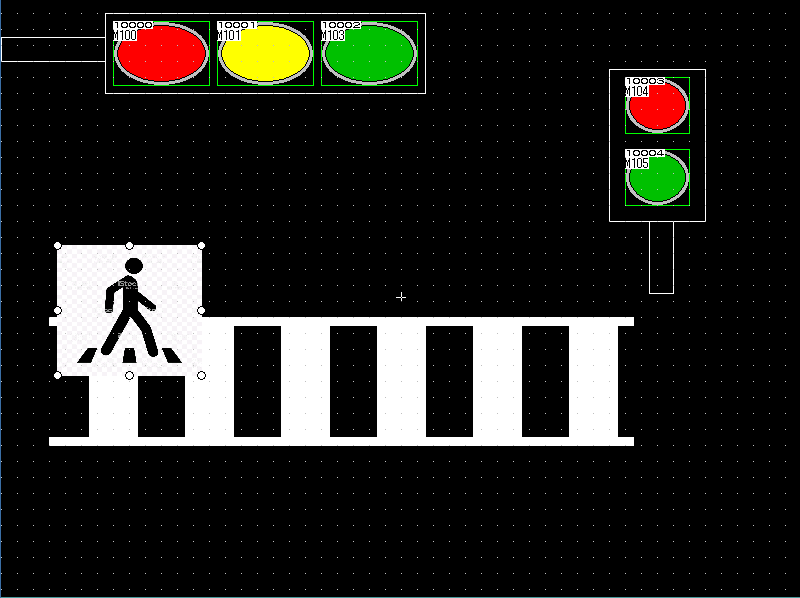

차선신호              보행자신호

빨-5s,                  녹색-3+2초 깜빡임

노-5s, 녹-5s          빨강 - 10초



약간오류
