로봇모델링 2일차(0424) - 7

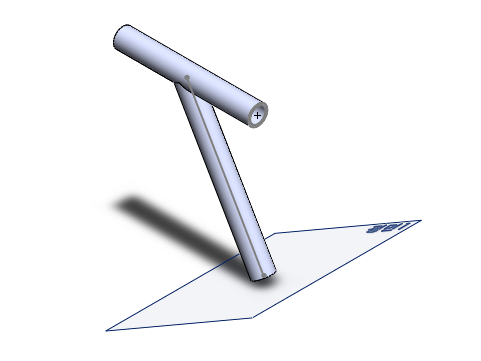

기울어진 T자형관을 모델링해본다.

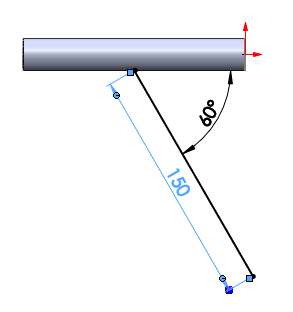

초기 데이텀은 우측면도를 기준으로 잡는다.

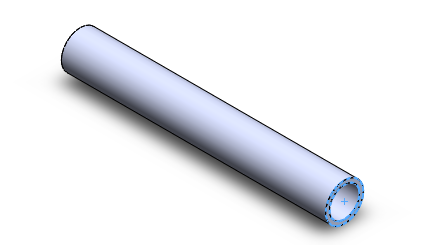

돌출이 끝나면 16mm 원이 안보임

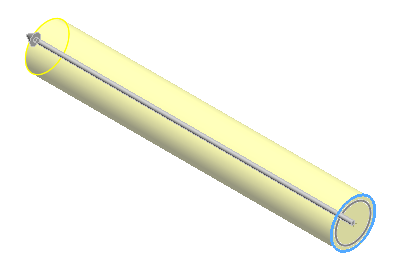

가려진 부분을 돌출시키기 위해

디자인트리의



















면대 면이 아닌 곡면과 평면이 만나는 부분을 주의해야 한다.

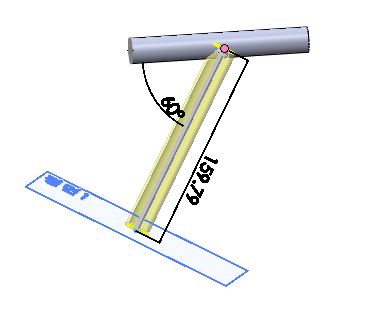

곡면의 안쪽까지 접근하도록 돌출을 더 처리해 주어야 한다.

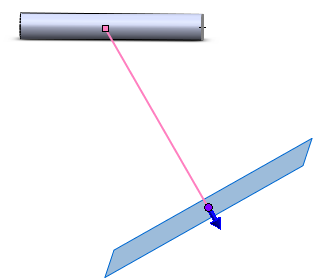

선의 끝에 기준면을 만들고 스케치를 해준다.









스케치-T자형관(137p).SLDPRT

0.09MB
