로봇모델링 2일차(0424) - 2

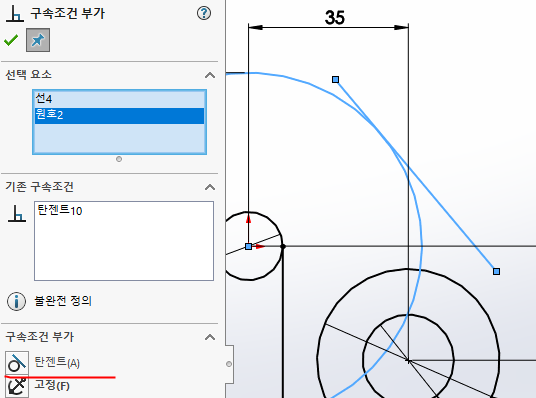

원과 사선을 탄젠트 조건을 줄 때 원 스케치가 틀어주는 경우가 있다.

이럴 때는 이전으로 돌아가서 원을 선택하고 고정시켜준다.









아래의 원과 선을 tan조건으로 붙여준다.

필요없는 선을 '요소잘라내기'로 없애준다.









나머지 필요없는 선들도 잘라내기 해준다.

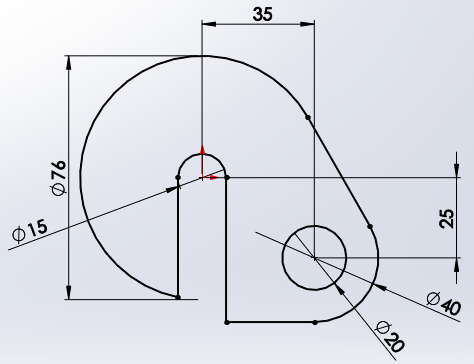

왼쪽 원과 직선홈이 만나는 부분을 필렛 4 처리를 한다.













치수선이 아래와 같이 거꾸로 나오는 경우

디자인트리의 지시선 탭에 가서 화살표를 변경해준다.















스케치2(79p).SLDPRT

0.07MB
