생자 실기 solidworks 02번 모델링 + 도면 작업

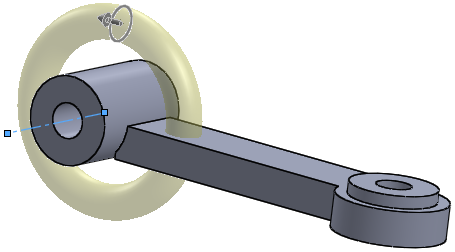

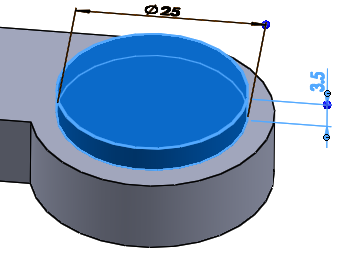

1. 솔리드 작업



















[작업 파일]

생자_실기_solidworks_02번.SLDPRT

0.13MB

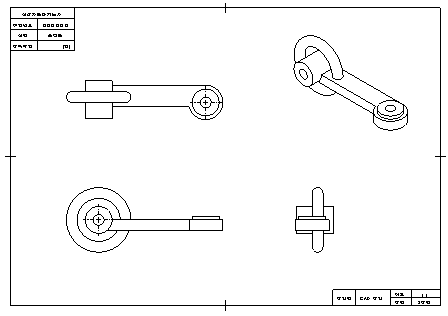

2. 도면 작업

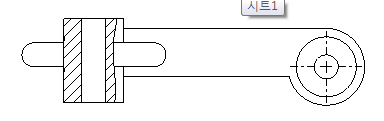

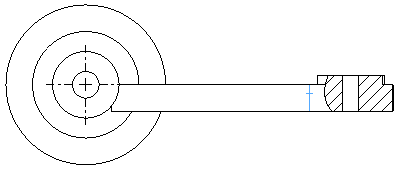

부분단면도 처리

'부분단면도' 클릭 - 미리보기 체크

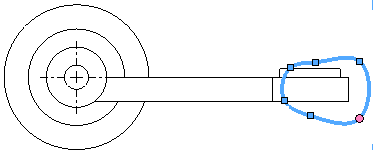

- 부분단면도 처리할 부분을 스케치 한다.

- 깊이 (선택을 잘해야 한다)

잘못된 선택 - 깊이가 얕다

관계된 원 클릭해야 절반으로 절단됨

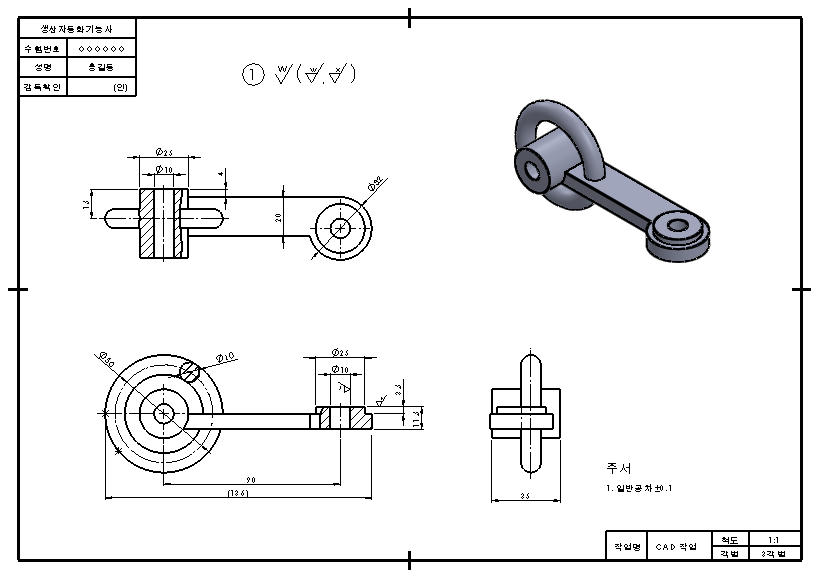

왼쪽 위 위치에 부품번호, 표면거칠기를 표기한다.

괄호는 '3점호'로 그린다. 점(,)은 '주석-노트'를 클릭해서 작업한다.

글자크기는 6





치수를 기입하기 전에 '옵션-문서속성'에 들어가서

오프셋 거리를 6->10으로 조정

'치수 보조선 중앙'에 체크할 것



원 지름 치수기입시 '파이'가 보이지 않으면 왼쪽 밑에 있는 파이 기호를 클릭할 것.

지름이 반지름으로 표현될 때 왼쪽메뉴-지시선탭에서 수정한다.

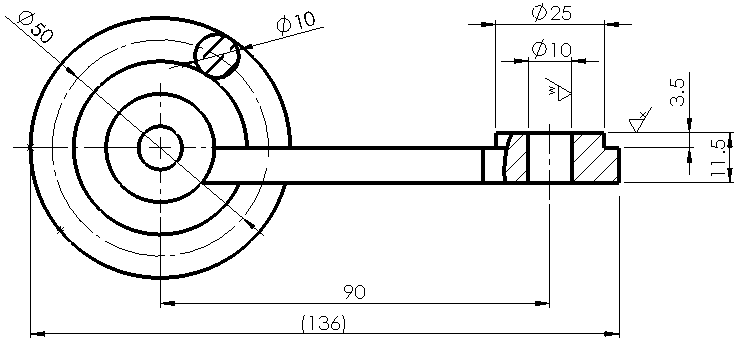

평면도

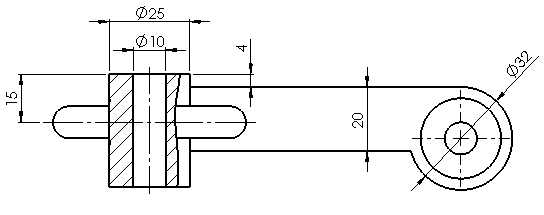

정면도

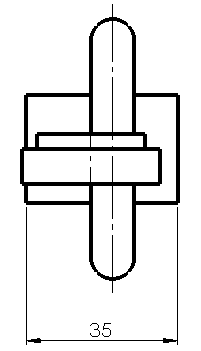

우측면도



주서









[도면 파일]

02번_도면.SLDDRW

0.19MB
