생산자동화 기능사 - 경사가 있는 모델링 (cad study-솔리드웍스 )

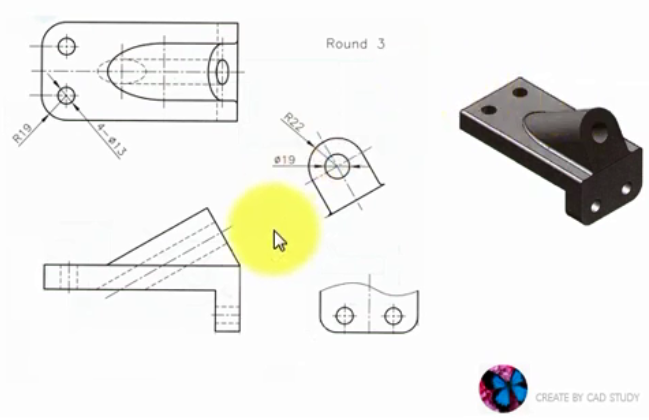

예제 도면











정면에서 스케치 작업을 한다.

치수기입은 작은 쪽 부터 한다.

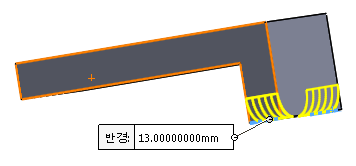

오른쪽 밑변의 필렛은 13으로 한다.

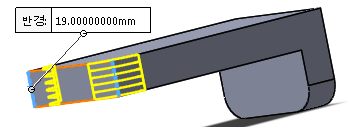

왼쪽 변의 필렛은 19로 한다.

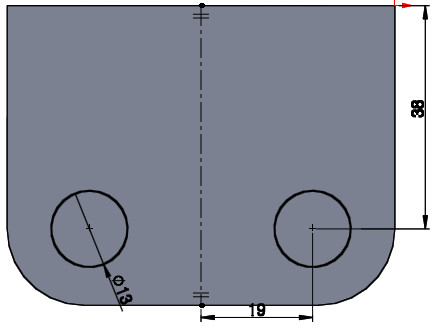

윗면에서 구멍작업을 위한 스케치를 한다.

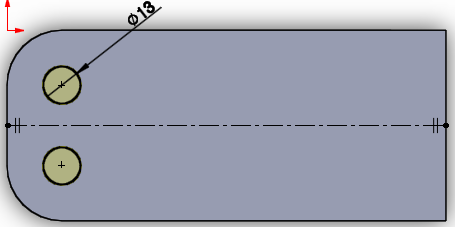

중앙에 보조선을 긋고 '동적대칭복사'를 이용해 지름 13인 원을 위아래 스케치한다.

스케치 후 - 돌출 컷을 한다.





오른쪽 구멍작업을 위한 스케치를 하고 돌출컷-관통을 한다.





다음은 상단에 기울어진 원통형상을 그려야 한다.

기울어진 '기준면'을 만들고 스케치를 한다.

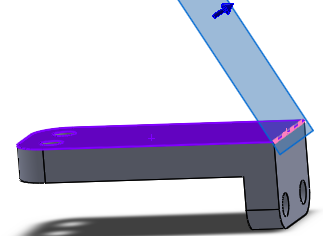

기준면은 윗면과 오른쪽 모서리 그리고 각도(60도)를 이용해 만든다.



'참조형상-기준면'을 클릭하고 왼쪽의 디자인 트리에서

1참조는 모서리, 2참조는 윗면을 클릭하면 똑바로 세워진 기준면이 보인다.

이때 각도를 60도로 설정하면 된다.

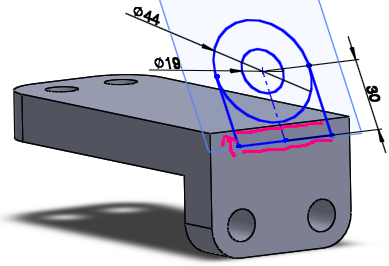

평면1(기준면)을 선택하고 스케치 작업을 한다.

그런데 아래 스케치는 틀렸다.

스케치가 전체적으로 올라와야 한다. 다시 작업한다.

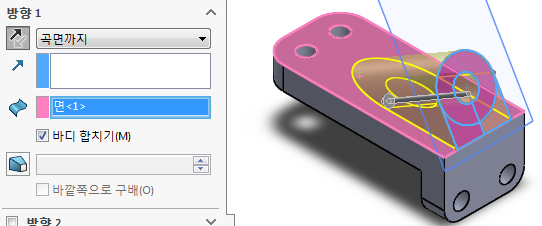

스케치 후 돌출보스에서 방향을 '곡면'까지 하고 곡면이 될 면을 선택한다.

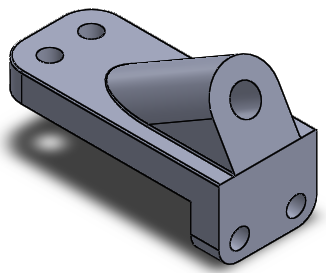

윗 면에 필렛 1mm를 적용하고 모델을 완성한다.

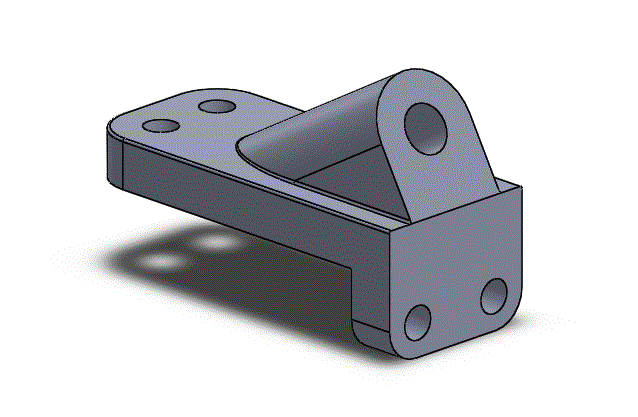

[완성 모델링]



[작업 파일]

경사면이 있는 모델링.SLDPRT

0.13MB
