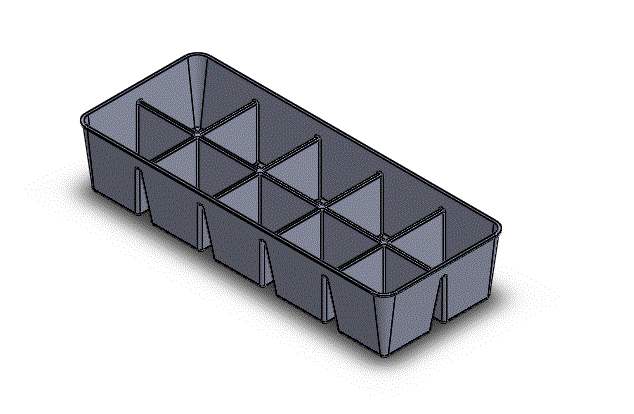

생산자동화 기능사 - 아이스트레이 만들기 (cad study-솔리드웍스 )

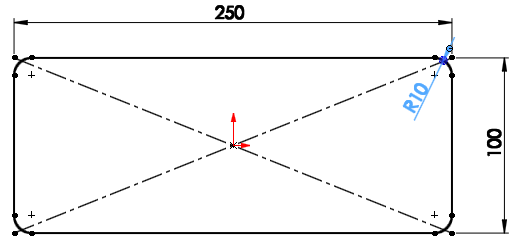

윗면에서 중심사각형으로 네 모서리는 '스케치필렛'으로 스케치한다.

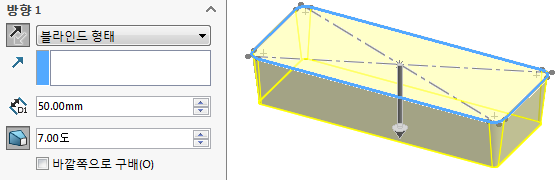

'피처-돌출보스'로 길이50, 구배 7도를 준다.

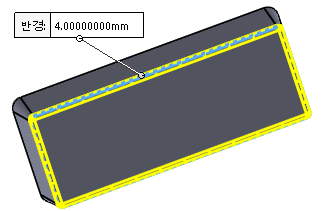

바닥면에 필렛 4mm를 적용한다.

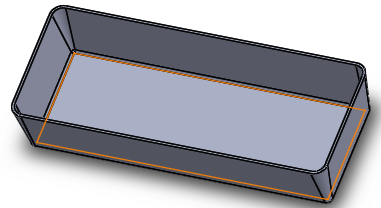

안쪽을 도시락 모양처럼 파주기 위해

쉘 2mm를 적용한다.







안쪽으로 격자 모양을 내기 위해

먼저 기준면을 아래와 같이 생성한다.

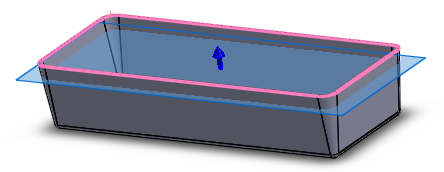

아래 형상에서 위 테두리면(분홍색 면)을 클릭 '참조형상-기준면'을 클릭한다.







평면1(기준면)에서 격자 모양이 될 스케치 작업을 한다.

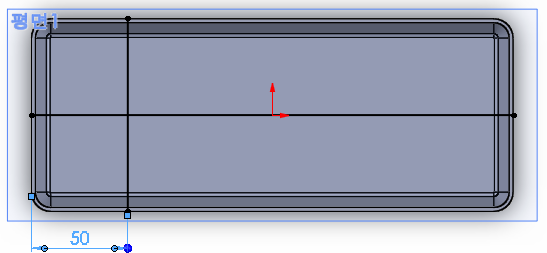

직선을 아래와 같이 스케치하고 '선형스케치패턴'이나 '요소 오프셋'으로 여러개 만든다.

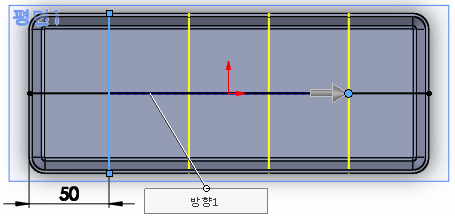

스케치 작업 상태에서 '선형스케치패턴' 클릭

왼쪽 수직선 선택하고 길이 50, 패턴수 4로 아래와 같이 작업한다.

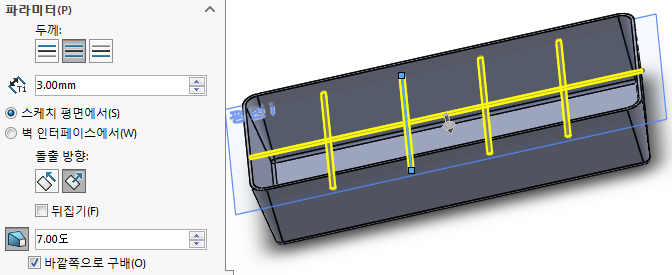

다음은 보강대 작업을 한다. '피처-보강대' 클릭

두께는 양면, 길이 3, 구배 7도 바깥쪽으로, 방향은 아래쪽으로 한다.

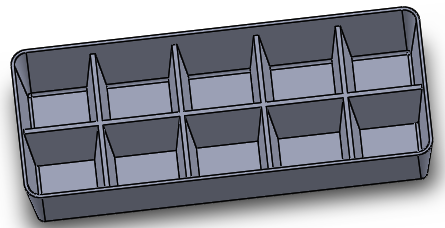

보강대가 생성됨

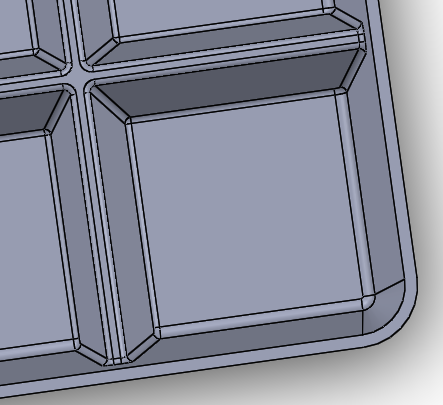

다음은 보강대에 필렛 1mm를 적용한다.

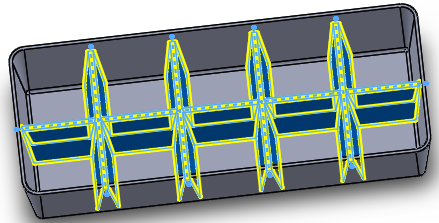

왼쪽 트리에서 '보강대'를 선택하고 필렛을 눌러 필렛반경을 1로 한다.







필렛을 해주면 얼음이 잘 빠지는 모양이긴 하지만

작업을 추가로 해주어야 한다.



얼음을 뺄때 양손으로 비틀어서 뺀다

탄성이 있기 위해서는 두께를 얇게 해주어야 한다.

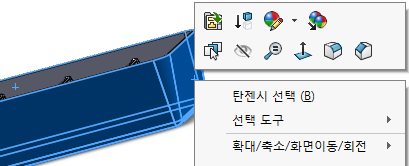

옆에 테두리면을 잡고 마우스 우클릭 - '탄젠시 선택'을 누르면

면과 인접한 면을 모두 선택할 수 있다.







이 상태에서 쉘을 누르고 두께를 1mm로 한다.

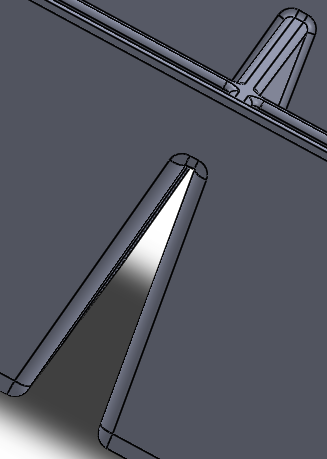

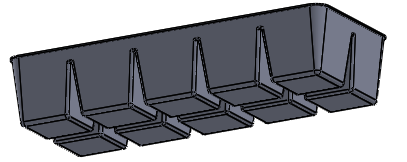

결과 화면부터 본다. (시간이 조금 소모된다)







잘 이해가 되지 않을 수 있다

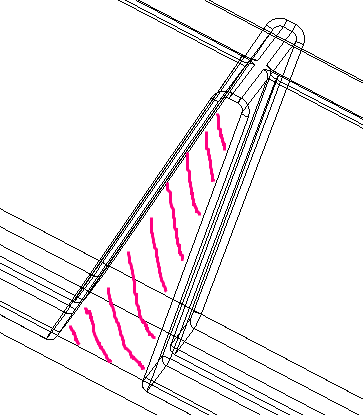

아래의 그림은 와이어프레임으로 본 화면이다.



빗금 친 부분은 채워져 있는 부분이다.

이 부분이 쉘작업으로 1mm만 남게 되기 때문에

위와 같은 형상으로 파이게 된다.





[작업파일]

아이스_트레이_만들기.SLDPRT

0.68MB





이 게시물의 내용은

유투브 채널 'CAD STUDY'의 동영상을 따라하며 정리하였습니다.

https://www.youtube.com/channel/UCRYkzvpZm9tOJ0F0ppu-9MQ

추가 자료는 네이버카페 "파워아카데미"를 참고하였습니다.

https://cafe.naver.com/evolution1th/1076
