생산자동화 기능사 - 도면 양식 만들기 (cad study-솔리드웍스 )

'새파일 - 도면'을 클릭한다.

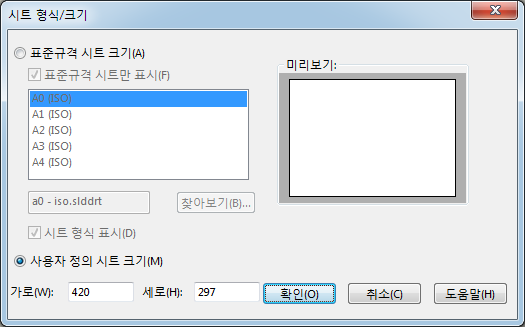

'시트 형식/크기'에서 A3크기로 사용자 정의 시트 크기를 정한다.

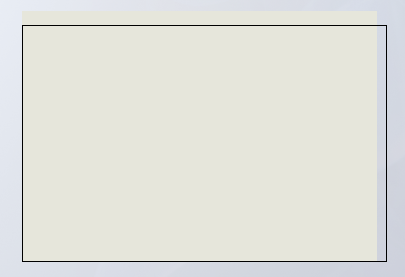

초기 상태에서는 설정한 시트의 크기와 임의의 사각형 선이 일치하지 않는다.

왼쪽의 '모델뷰'의 X를 누른다.



시트 위에서 마우스우클릭 - 시트 형식 편집을 누른다.

오른쪽 위의 아이콘을 누르면 시트와 사각형이 일치한다.

다음은 '레이어'와 '선형식' 작업을 한다.

아이콘이 없으면 상단의 도구모음 빈곳을 우클릭해서 꺼내야 한다.



선택되어지면 왼쪽 하단에 아래처럼 표시된다.

왼쪽이 레이어 오른쪽이 선형식 아이콘들이다.

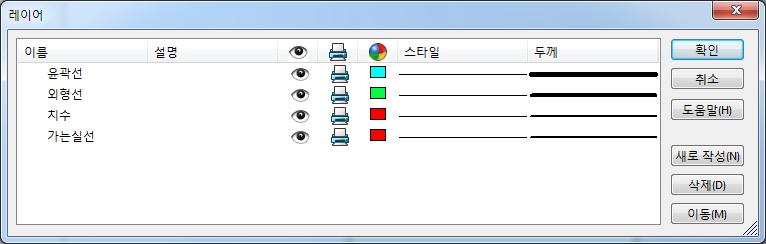

'없음' 옆의 레이어 버튼을 누르고 레이어 설정을 한다.

새로작성을 4번 눌러서 4개를 만든다.



먼저 작업할 레이어로 바꾼다.

윤곽선이 될 사각형을 임의대로 그리고 좌표를 아래와 같이 입력한다.



그리고 반드시 고정을 시켜주어야 한다.

사각형 우클릭 '체인선택'하고 '고정' 구속조건 부가

윤곽선은 하늘색으로 보이게 된다.



선그리기를 아래와 같이 하고 선들을 모두 숨겨준다.

선의 사이즈와 규격은 그때 그때 달라진다.





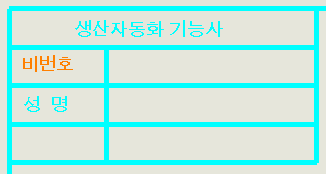

주석 - 노트를 클릭하여 아래와 같이 입력한다.



오른쪽 아래도 이와 같이 만들어준다.
