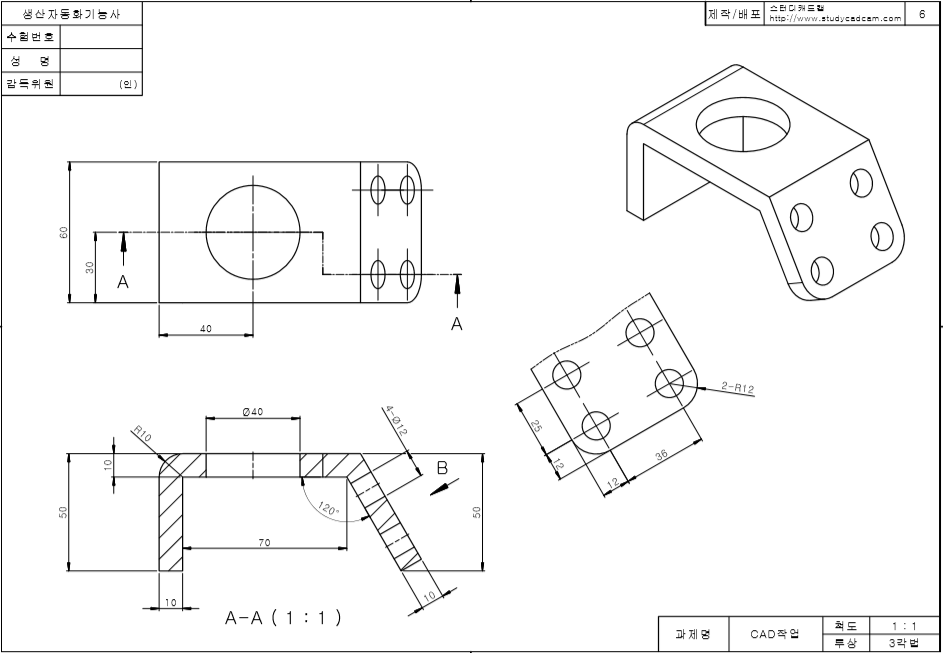

생산자동화기능사 CAD작업(06번) 모델링

정면을 작업의 기준면으로 하고 스케치 작업을 한다.

아래와 같이 대략적으로 스케치를 하였다.

스케치를 간단하게 그려서 돌출시키면 대략적인 형상이 나오는데

이번에는 스케치를 약간 생각하며 그려보겠다.

초기에 그릴 때 아래의 두 점(원점 제외)이 수평방향으로 되어 있어야 다른 작업이 용이할 듯 하다.

파란색 부분은 치수 작업시에 모양이 이그러질 수 있겠다.

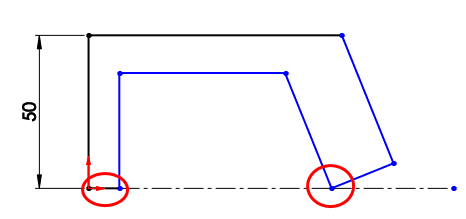

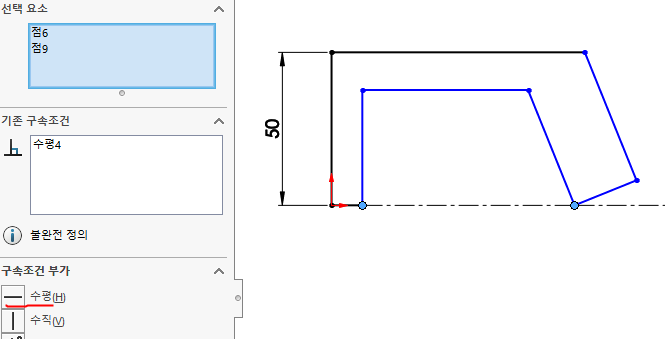

일단 두 점을 선택하고 수평조건을 부가하였다.

수평으로 그어져 있는 중심선은 이해를 돕기 위해 그려 넣었다.

오른쪽 부분에 아래 점은 상단과 50만큼 떨어져 있어야 하고

두께를 10으로 해서 두께조절을 해주었다.

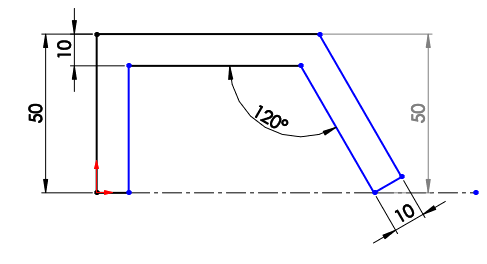

형상의 안쪽 각도를 120도로 하였다.

안쪽 수평부분에 치수 구속을 해야 하는데 그냥하면 모양이 일그러진다.

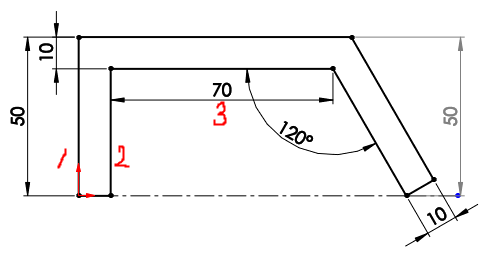

먼저 수직선 1, 2 부분을 선택해서 '고정'으로 구속시킨다.

그 다음에 가로 치수를 70으로 구속시킨다.

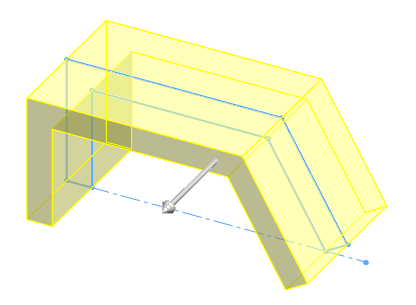

스케치와 수치구속이 끝나면 돌출보스를 해준다.

방향은 마음가는데로 하자. 여기서는 중간평면으로 했다.

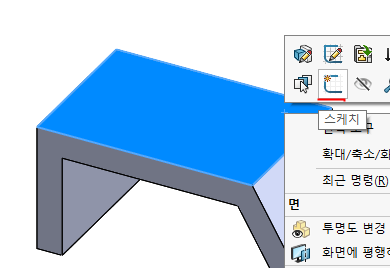

돌출 작업 종료 후에 윗면으로 가서 스케치를 한다.

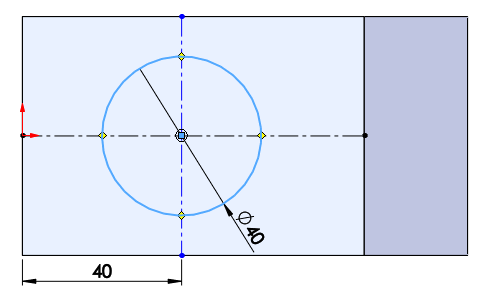

돌출 컷 형상이 될 원을 아래와 같이 스케치 구속을 시켜준다.

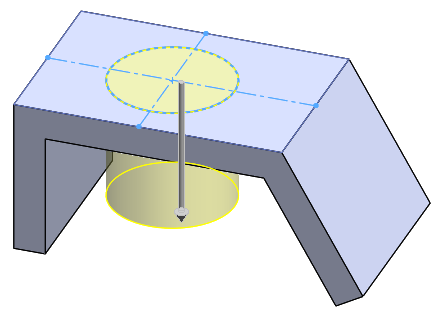

스케치 종료 후에는 돌출을 시킨다.

윗면 작업 후에 오른쪽 형상을 작업한다.

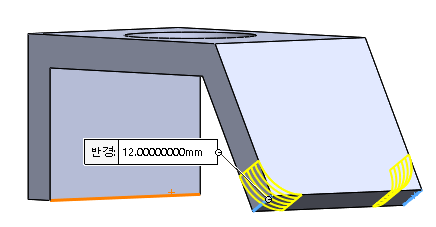

모서리에 필렛12를 적용 한다.

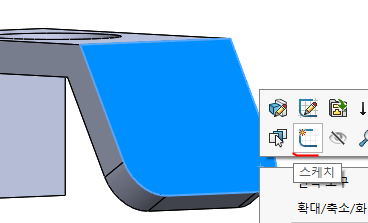

오른쪽 면을 잡고 스케치를 한다.

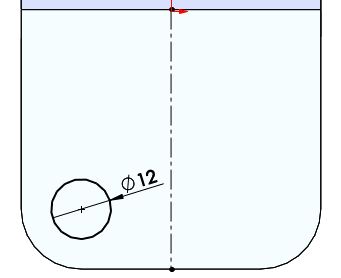

왼쪽 아래 필렛한 곳을 이용하여 지름12인 원을 그린다.

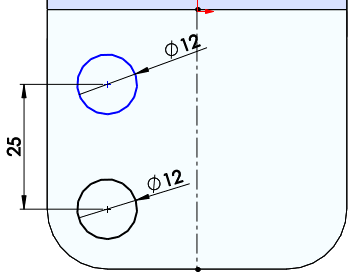

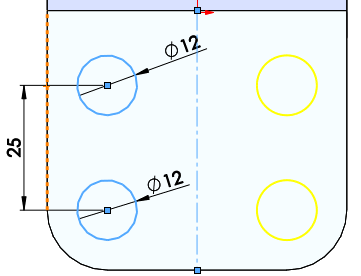

방금 그린 원에 수직인 곳에 지름 12인 원을 그리고

간격을 치수 25로 구속시킨다.

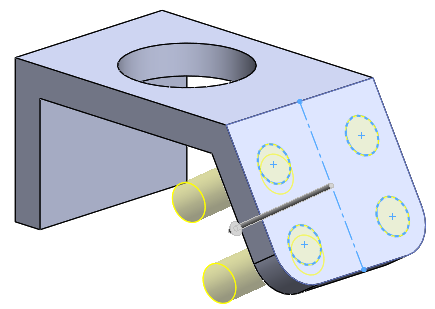

중심선을 기준으로 대칭복사를 해준다.

대칭복사 후에 관통을 시켜준다.

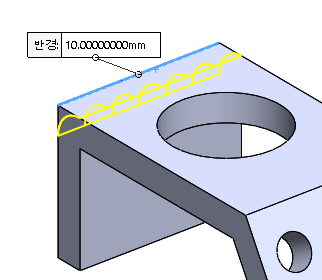

마지막으로 필렛 10을 적용해서 모델링을 완성한다.

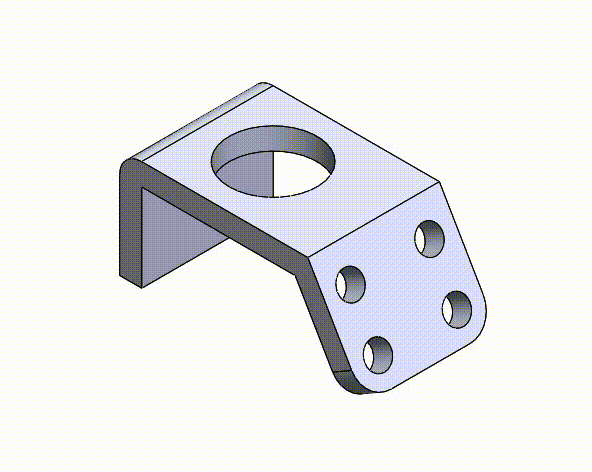

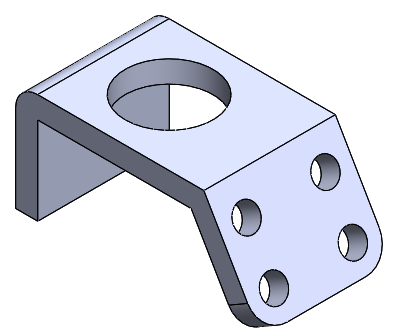

완성된 모델링

솔리드웍스 작업파일

파트06번.SLDPRT
