생산자동화기능사 CAD작업(07번) 모델링

2과제+CAD작업+7.pdf

0.06MB



모델링 과정



---

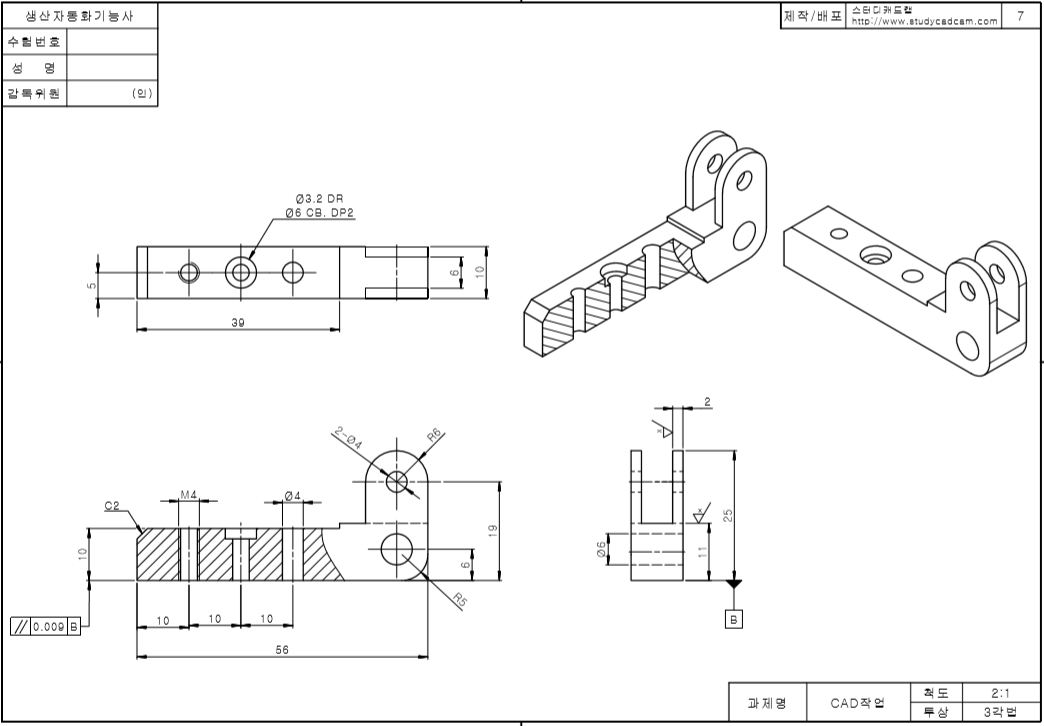

먼저 입체도를 2개를 만들어야 한다.

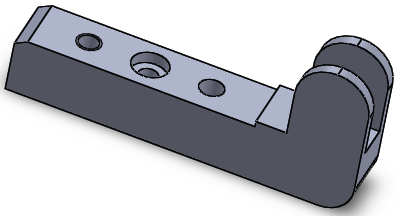

오른쪽 입체도를 모델링하고 뷰를 뽑을 수 있게 한다.

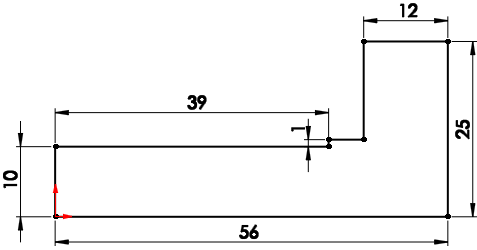

정면에서 아래와 같이 스케치작업을 한다.

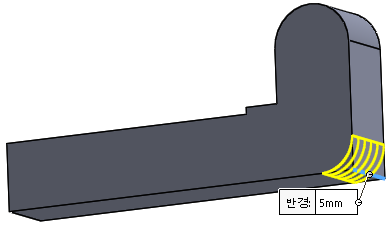

필렛을 위에 두 곳은 6으로 아래는 5mm를 준다.

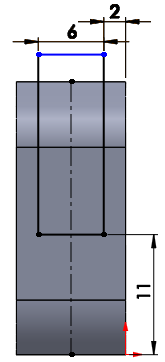

윗 부분을 관통시키기 위해 사각형을 위치에 맞게 스케치한다.

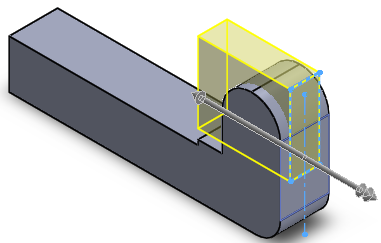

관통을 시킨다.











위 부분의 구멍을 뚫는다.

'구멍가공 마법사'는 스케치를 먼저 하는 것이 쉽다.

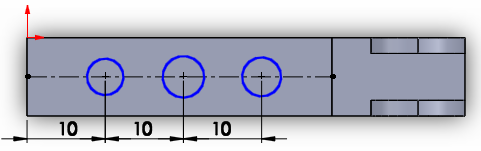

윗면 스케치에서 아래와 같이 스케치를 하는데 원의 치수는 설정하지 않는다.













'구멍가공 마법사'를 실행하고

직선 탭 - KS - 탭구멍 - M4를 설정,

마침조건은 관통을 체크한다.















두 번째 구멍은 카운터 보어 홀이다.

작은 구멍은 지름 3.2로 드릴 뚫기를 하고

큰 구멍은 지름 6으로 카운터 보어 해주어야 한다.

큰 구멍의 깊이는 2이다.











'구멍가공 마법사'를 실행하고

카운터보어 - KS - 구멍붙이 볼트 - 사용자 정의 크기,

마침조건은 관통을 체크한다.









단면 모습

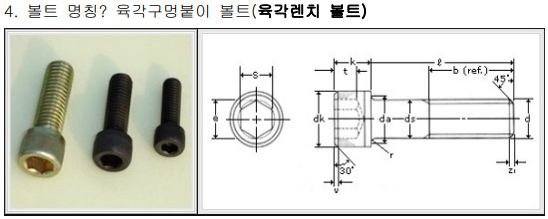

구멍붙이 볼트 (설비보전)







마지막은 드릴구멍  4를 뚫어준다.  '구멍가공 마법사'를 실행하고

구멍 - KS - 드릴 크기 - 구멍 크기 4mm, 마침조건은 관통을 체크한다.

원을 스케치해서 돌출컷으로 해도 된다.

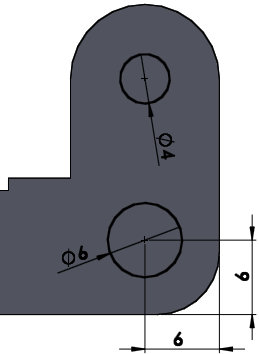

다음은 오른쪽 부분의 구멍 두 곳을 뚫어주어야 한다.

아래와 같이 스케치 하고 관통시켜준다.

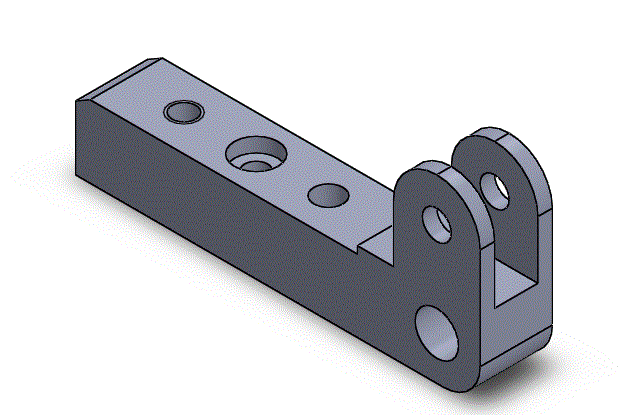

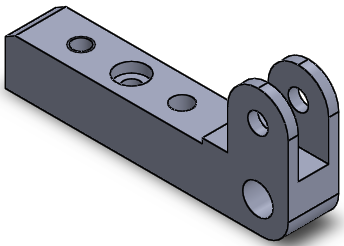

[완성된 모델링]



[솔리드웍스 작업파일]



파트07번.SLDPRT

0.13MB



---

모델링 반쪽 자르기



부분 단면 처리 과정







이전 모델링 파일을 다른 이름으로 저장하고 작업한다.

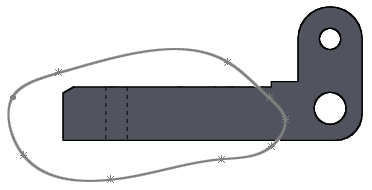

단면으로 표현할 부분을 스플라인으로 그린다.

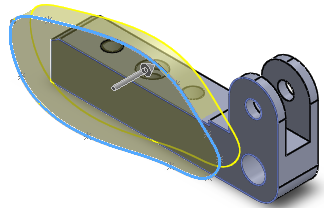

'돌출 컷'으로 반(5mm)만 자른다.

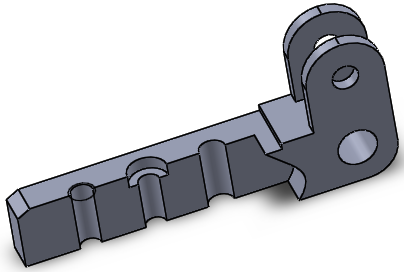

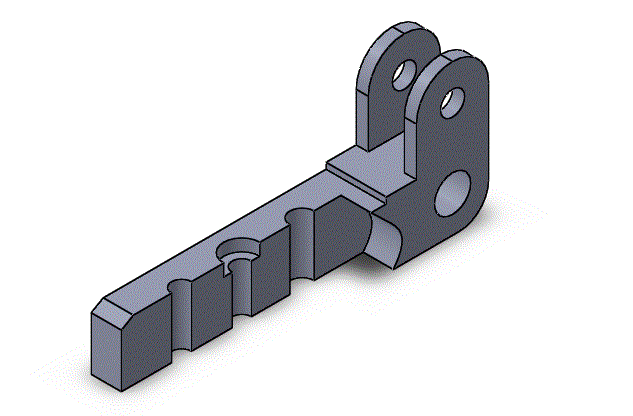

[반쪽 모델링 완성]





[솔리드웍스 작업파일]



파트07번 반쪽 모델링.SLDPRT

0.14MB
