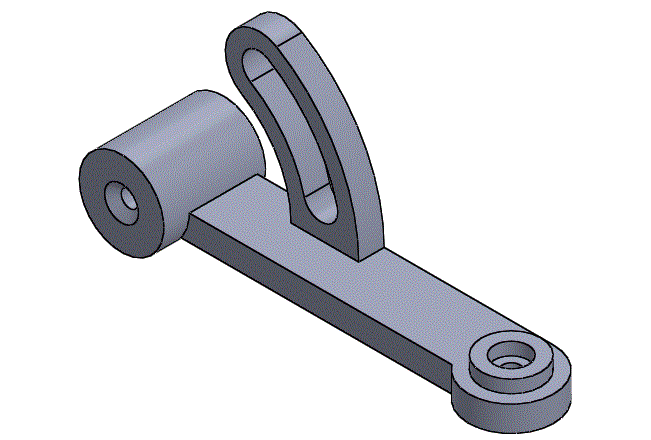

생자 실기 solidworks 01번 모델링

정면도





평면도



우측면도





모델링 과정







모델링이 끝난 상태에서 상단의 '파트/어셈블리에서 도면 작성'을 클릭







새 문서 창이 뜨면 '도면' - 확인 클릭

'시트 형식/크기'에서 A3선택 - '시트 형식 표시' 체크 해제.









'시트 형식 편집'으로 들어간다.

편집화면으로 들어가면 외곽선이 '검은색'으로 변경된다.







임의 크기의 사각형을 그린 후

왼쪽 아래 모서리(10, 10), 오른쪽 위쪽 모서리(410, 287) 좌표 위치를 입력한다.





선에서 우클릭 - 체인선택을 누르고 왼쪽 메뉴의 '고정' 구속조건을 부가한다.









중심선을 안밖으로 5mm씩 준다. (중심선의 길이 모양은 자격증 시험때마다 다르다)









선 전체 선택 후 왼쪽 밑의 선 굵기 - 0.7mm로 해준다.

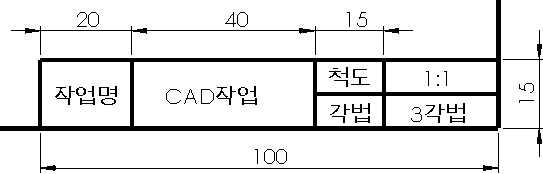

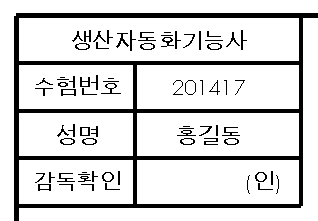

왼쪽 위와 오른쪽 아래의 표제란을 만든다.

선의 굵기는 0.5mm로 한다.

작업이 완료되면 치수는 숨기기 한다.









작업이 완료되면 오른쪽 위의 단추를 클릭한다.





'모델 뷰'를 클릭하고 '찾아오기'로 모델링한 파일을 불러온다.

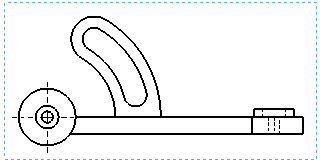

정면도에 클릭, 미리보기 클릭, 배율 1:1을 확인하고 정면도를 시트에 꺼낸다.







우측면도와 평면도, 등각투상도를 꺼내어서 배치한다.

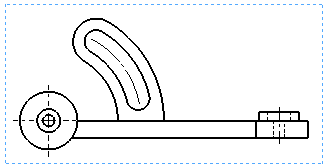

각각의 뷰를 클릭하고  '표시유형-은선표시'를 눌러 은선을 표시한다.

뷰에서 빠진 중심선들을 찾아 표시한다.

상단의 '주석-중심선' 클릭 중심선을 긋고 치수를 입력한다.

















다음은 평면도, 정면도, 우측면도의 치수작업을 한다.





이 게시글은 kakaoTV에 올려진

Tech King님의 동영상(음성이 없음)을 참고하여

따라하며 스크랩하였습니다.



'Tech King'님 감사드립니다.
