1. 솔리드 작업

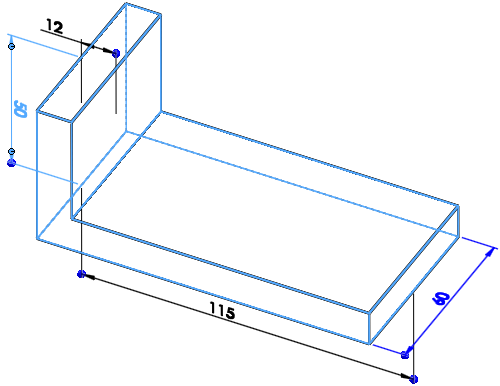

사각형으로 폐곡선을 만들고 돌출컷으로 짤라낸다.
모서리에 원 두 개를 그려 돌출 컷으로 짤라낸다.
원 두 개를 아래와 같이 스케치하고 돌출컷을 한다.

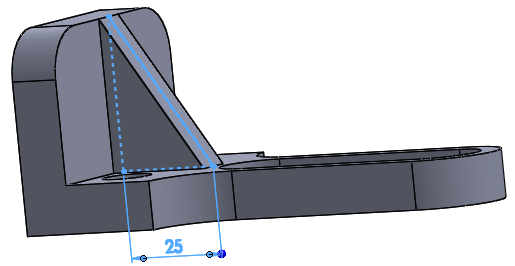

선으로 삼각형을 그려 돌출시켜 보강대를 만들어준다.
직선홈을 그리고 돌출컷을 해준다.
대칭복사를 할때 대칭면을 정면으로 잡는다.

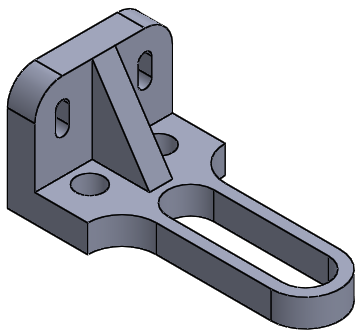

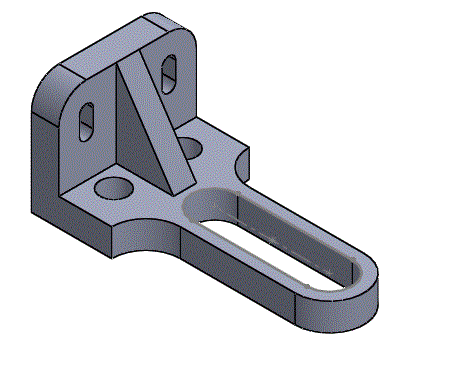

[완성 모델링]
[작업 파일]
생자_실기_solidworks_04번.SLDPRT
0.13MB
