생산자동화 기능사 - 과제7번 모델링 (cad study-솔리드웍스 )





















먼저 입체도를 2개를 만들어야 한다.

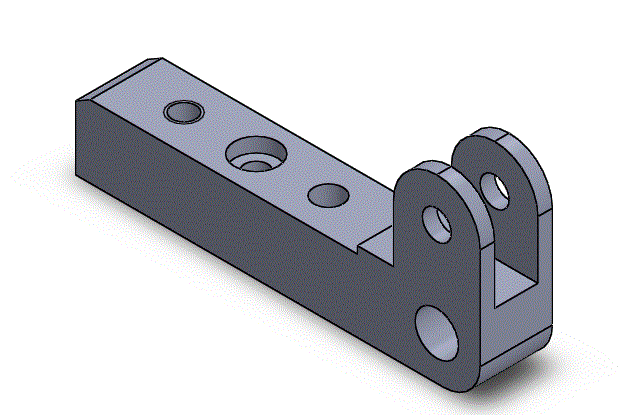

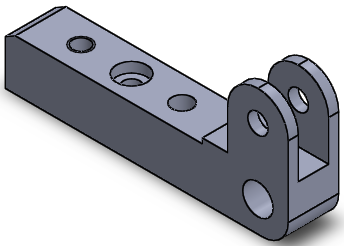

오른쪽 입체도를 모델링하고 뷰를 뽑을 수 있게 한다.

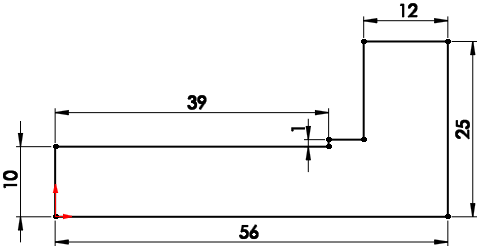

정면에서 아래와 같이 스케치작업을 한다.

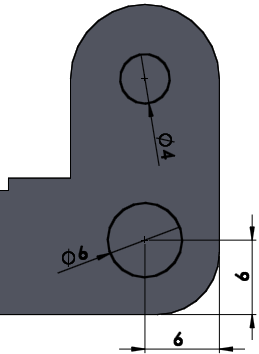

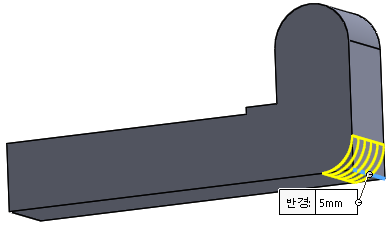

필렛을 위에 두 곳은 6으로 아래는 5mm를 준다.

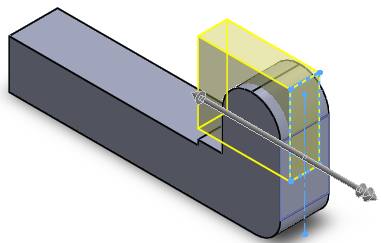

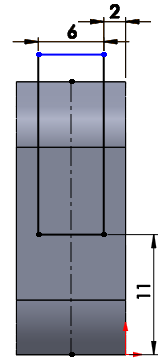

윗 부분을 관통시키기 위해 사각형을 위치에 맞게 스케치한다.





관통을 시킨다.



위 부분의 구멍을 뚫는다.

'구멍가공 마법사'는 스케치를 먼저 하는 것이 쉽다.

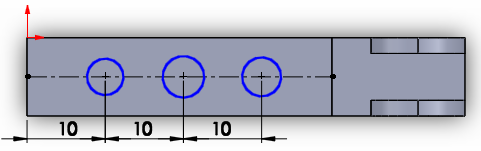

윗면 스케치에서 아래와 같이 스케치를 하는데 원의 치수는 설정하지 않는다.



'구멍가공 마법사'를 실행하고

직선 탭 - KS - 탭구멍 - M4를 설정,

마침조건은 관통을 체크한다.



두 번째 구멍은 카운터 보어 홀이다.

작은 구멍은 지름 3.2로 드릴 뚫기를 하고

큰 구멍은 지름 6으로 카운터 보어 해주어야 한다.

큰 구멍의 깊이는 2이다.

'구멍가공 마법사'를 실행하고

카운터보어 - KS - 구멍붙이 볼트 - 사용자 정의 크기,

마침조건은 관통을 체크한다.

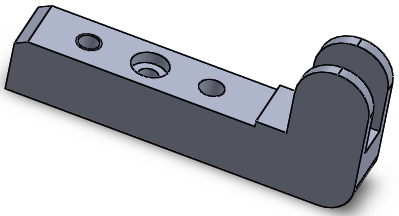

단면 모습



구멍붙이 볼트 (설비보전)



마지막은 드릴구멍  4를 뚫어준다.  '구멍가공 마법사'를 실행하고

구멍 - KS - 드릴 크기 - 구멍 크기 4mm, 마침조건은 관통을 체크한다.

원을 스케치해서 돌출컷으로 해도 된다.



다음은 오른쪽 부분의 구멍 두 곳을 뚫어주어야 한다.

아래와 같이 스케치 하고 관통시켜준다.

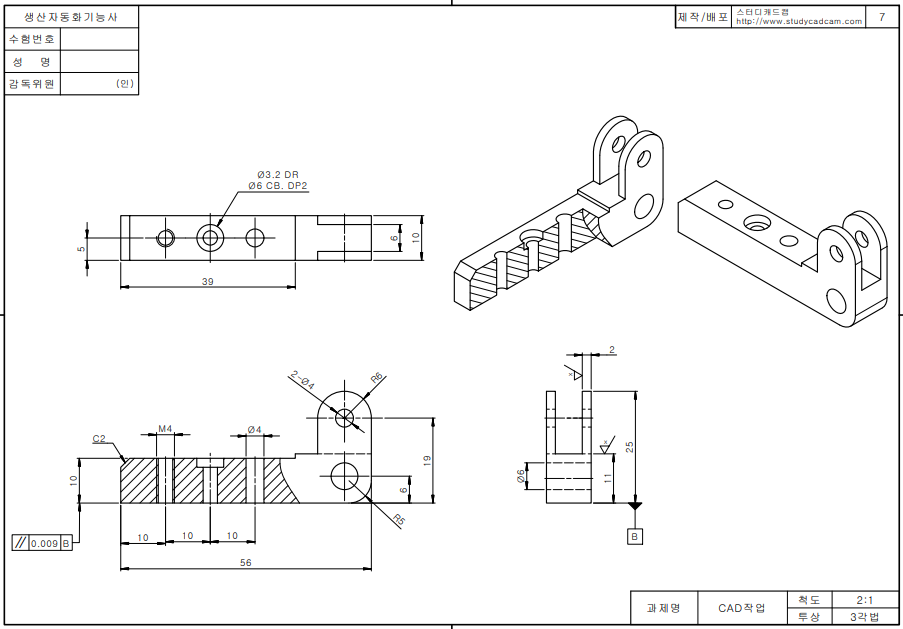

[완성 도면]
