1. 게이지의 명칭과 측정값을 쓰시오.
가. 명칭 : 외측마아크로 미터
나. 측정값 : 27.89mm
2. 게이지의 명칭과 측정값을 쓰시오.
가. 명칭 : 외측마아크로 미터
나. 측정값 : 42.79mm
3. 게이지의 명칭과 측정값을 쓰시오.
가. 명칭 : 외측마아크로 미터
나. 측정값 : 42.94mm
4. 게이지의 명칭과 측정값을 쓰시오.
가. 명칭 : 외측마아크로 미터
나. 측정값 : 42.89mm
5. 게이지의 명칭과 측정값을 쓰시오.
가. 명칭 : 외측마아크로 미터
나. 측정값 : 37.79mm

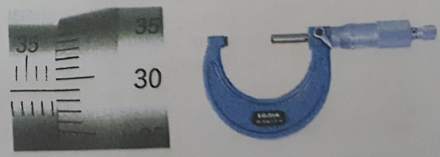

외측 마이크로미터의 완벽이해

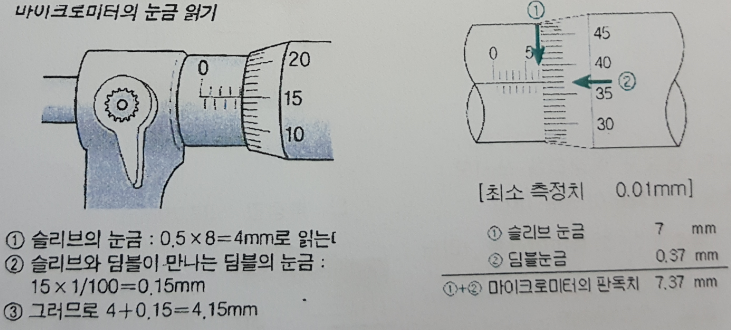

마이크로미터의 측정 방법
1. 딤블의 원주가 지난 지점의 슬리브의 눈금을 읽는다. (보기: 1.5mm)
(슬리브가 1.5mm를 지났으므로)
2. 슬리브의 중심선과 일치되는 딤블의 눈금을 읽는다. (보기: 0.16mm)
3. 슬리브와 딤블의 눈금을 더한다 (1.5 + 0.16 = 1.66mm)

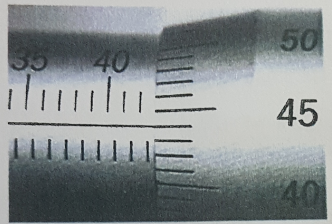

1. 딤블의 원주가 지나간 지점의 슬리브의 눈금은 42.5mm
2. 슬리브의 중심선과 딤블의 눈금이 마주치는 지점은 0.44mm
3. 두 값을 합치면 42.5 + 0.44 = 42.94mm
마이크로미터 읽기 연습

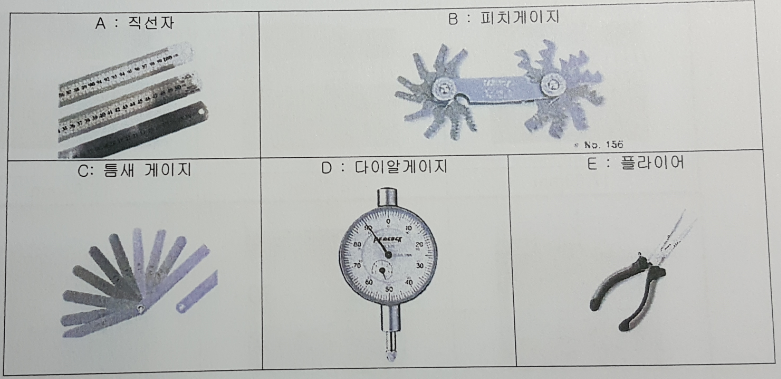

6. 커플링 축의 얼라이먼트 작업에 필요한 공구는?
정답 : A, B, D
7. 다음 측정구의 명칭은?
정답 : 테이퍼 게이지
8. 게이지의 명칭을 쓰시오
정답 : 틈새게이지, 두께 게이지, 간극 게이지

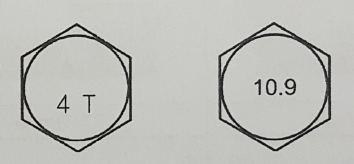

9. A, B의 인장강도는 얼마인가?
정답 : 4T = 40kgf/mm2, 10.9 = 100kgf/mm2

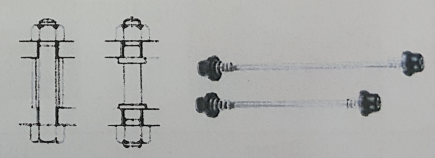

10. 화살표가 지시하는 부품의 명칭과 역할
명칭 : 스테이 볼트
역할 : 두 부품의 일정간격 유지
11. 화살표가 지시하는 기계요소의 명칭과 이것을 체결하는 공구를 쓰시오.
명칭 : 육각구멍붙이 볼트,
체결공구 : 육각막대 렌치 (L 렌치)
12. 부품의 명칭을 적으시오
정답 : 아이볼트
13. 화살표가 지시하는 기계요소의 명칭과 용도를 쓰시오.
명칭 : 평행핀 (맞춤핀이 아님)
용도 : 부품의 위치를 결정하기 위하여

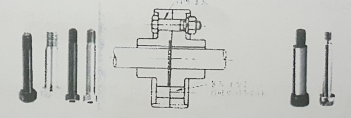

14. 화살표가 지시하는 기계요소의 명칭을 쓰시오.
(플랜지 커플링을 분해하는 동영상에서 시커먼 볼트를 꺼냄)
명칭 : 리머볼트
15. 연삭기의 A, B 나사의 감김 방향이 다른 이유
정답 : 풀림 방지

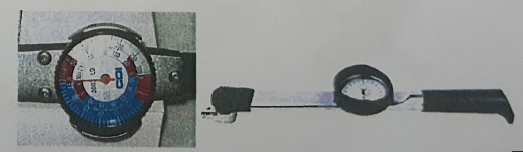

16. 화살표가 지시하는 값은?
- 설정값 : 400kgfcm
(단위 주의. 토크이므로 kgf / cm가 아니다)
17. 공기구의 명칭과 사용하는 이유를 적으시오.
명칭 : 토크렌치
이유 : 볼트, 너트를 일정한 힘으로 체결

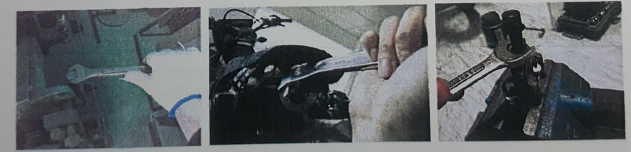

18. 다음 동영상과 같은 작업(스페너 작업)을 할 때 주의사항 3가지를 적으시오.
가. 파이프를 끼워서 사용하면 안된다.
나. 스윙이 제한된 곳에 있는 볼트 너트는 옵셋 박스 렌치를 사용한다.
다. 언제나 잡아당기는 위치에서 작업한다.
라. 해머로 두드려서 볼트를 푸는 것은 안된다.
19. 다음 공구의 명칭은
정답 : 훅 스패너
20. 다음 화살표가 지시하는 기계요소의 정확한 명칭과 용도를 쓰시오.
명칭 : 크랭크 축
용도 : 회전운동을 직선운동으로 변환 (직선운동을 회전운동으로 변환)

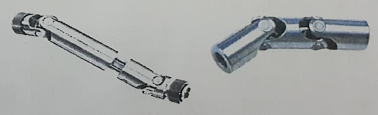

21. 다음에 보여주는 기계요소의 정확한 명칭은?
- 유니버셜 조인트
22. 화살표가 지시하는 부품의 명칭은?
- 로크너트
23. 다음에 지시하는 기계요소의 정확한 명칭은?
- 로크와셔
24. 다음에서 지시하는 요소 중 나사 풀림방지에 해당되는 것은?
- C (로크와셔)
25. 지시하는 기계요소의 명칭과 용도를 쓰시오.
명칭 : 분할핀
용도 : 부품을 결합시킨다. 볼트, 너트 이완방지, 핀 빠짐방지.
26. 화살표가 지시하는 기계요소의 정확한 명칭과 용도를 쓰시오.
명칭 : 성크 키
용도 : 축에 기어, 풀리 등을 고정하여 회전운동을 전달.
27. 다이얼 게이지 가로측정은 무엇을 하는 작업인가?
- 축의 RUN-OUT(흔들림) 측정작업.
추의 편심이라고 하면 안된다. 편심은 계속 돌리지 않고 180도만 돌려야 한다.
휨량은 다이얼게이지의 움직임의 1/2값
28. 다음은 어떤 작업이며 휨의 정도는?
- 다이얼게이지로 V block 위에서 축을 회전시키면서 측정
(바늘 변화량 = 0.03mm, -0.01mm)
- 작업명 : 축 휨 측정작업
- 휨의 정도 = [0.03 - (-0.01)] / 2 = 0.02mm

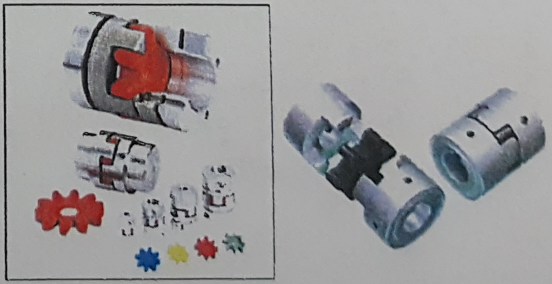

29. 다음의 기계요소 명칭과 특징은?
명칭 : 죠 커플링
특징 : 진동과 순간적인 과부하에 의한 충격방지
스파이더가 파손되어도 가동.
축유동오차, 편각오차, 편심오차 허용
윤활이 필요없고 육안 점검 가능.

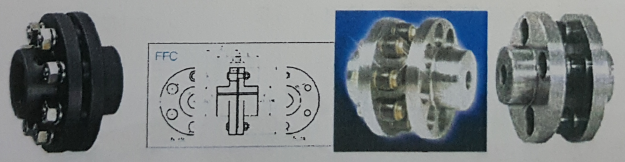

30. 화살표가 지시하는 부품의 명칭과 특징 3가지.
명칭 : 플랜지 플레시블 커플링
특성 : 윤활 및 정비가 필요없다.
경량이지만 큰 토크 전달이 가능하다.
백래쉬가 없고 비틀림 강성이 우수하다.
장착 및 분해가 용이하다.
31. 다음 화살표가 지시하는 기계요소의 명칭과 특징 2가지.
명칭 : 체인 커플링
특성 : 이음 링크로 간단히 분해, 조립이 가능하다.
설치와 보수가 간단하여 정비가 필요없다.
수명이 길다.
32. 화살표가 지시하는 기계요소의 명칭과 특성 2가지.
명칭 : 그리드 커플링
특성 : 편심오차가 2~3mm일 때 무리없이 동력전달이 가능하다.
각도 오차가 2~3도일 때 무리없이 동력전달이 가능하다.
비틀림에 대한 유연성이 좋다.
33. 다음 화살표가 지시하는 기계요소의 명칭과 특징 3가지를 쓰시오.
명칭 : 기어 커플링
특성 : 1) 긴수명과 동력 손실이 적다.
2) 크라운 기어로 가공되어 점접촉을 한다.
3) 평행오차 각도 오차, 축 유동오차를 허용한다.

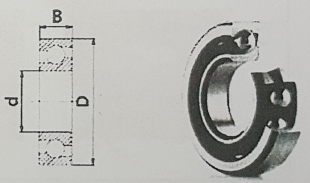

34. 베어링의 종류와 안지름
베어링 종류 : 단열 깊은 홈형 볼 베어링 (6312)
안지름 : 60mm

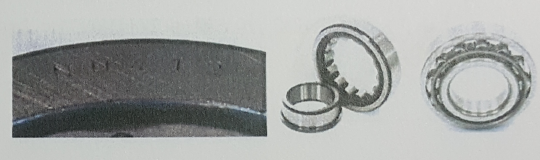

35. 다음 베어링의 종류와 안지름을 쓰시오.
베어링 종류 : 원통롤러 베어링 (NU412)
안지름 : 60mm
36. 베어링 종류와 안지름을 쓰시오. (53215)
베어링 종류 : 트러스트 볼베어링
안지름 : 75mm
37. 베어링 종류와 안지름을 쓰시오. (23120E)
베어링 종류 : 자동조심형 롤러베어링
안지름 : 100mm
38. 베어링 종류와 안지름을 쓰시오. (UCP214)
베어링 종류 : 유니트 베어링 (UCP형)
안지름 : 70mm
39. UCT베어링을 보여주며 UC206 베어링의 화살표가 지시하는 부품의 명칭을 쓰시오
- 베어링 유닛 (UC 베어링 이라고 함)
40. 베어링 종류와 안지름
- 베어링 종류 : 테이퍼 롤러 베어링(31312A)
- 안지름 : 60mm
41. 다음 기계요소의 명칭과 안지름은?
명칭 : 앵귤러 콘택트 볼 베어링 (7313베어링)
안지름 : 65mm

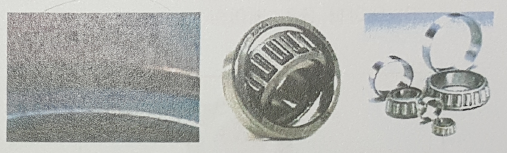

42. 다음과 같은 결함이 발생된 원인을 쓰시오.
(베어링 내륜에 줄무늬가 생긴 동영상을 보여준다)
축과 베어링 내륜의 특샘? 과다(클리어런스 불량)
43. 다음과 같은 결함이 발생된 원인을 쓰시오. 구면 롤러 베어링의 내륜 한 면에 전 원주상으로 Flaking 발생.
원인 : 과도한 축 방향 하중.

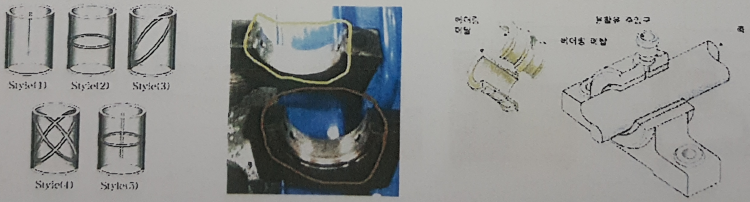

44. 화살표가 지시하는 부품의 명칭을 쓰시오.
둘로 갈라진 검은색 부싱 모양으로 기름홈이 보인다. 마주하면 원통모양(기름홈을 물어보는 문제가 아님)
명칭 : 슬라이딩 베어링

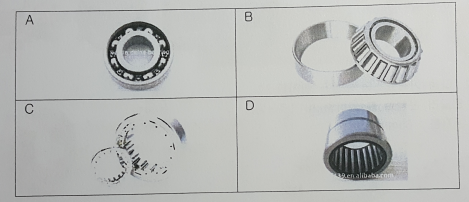

45. 축방향(추력)이 발생할 때 사용하는 것은(4지선다형 문제)
B. 테이퍼 롤러 베어링
46. 다음의 베어링 분해 작업 방식의 명칭을 쓰시오.
- 오일 인젝션(유압법)
47. 다음 베어링 조립방법이 잘못 된 것과 해결책을 쓰시오.
(망치, 펀치로 때려서 베어링 삽입하는 동영상)
- 잘못된 점 : 핀, 펀치나 해머로 베어링 삽입
해결방안 : 정압 프레스 삽입이나 전용공구 사용
48. 다음과 같은 작업 시 주의 사항 3가지 (베어링 유도 가열기에서 베어링 가열작업)
명칭을 물을 때는 베어링, 가열 등이 반드시 들어가고 유도 혹은 고주파가 들어가야 한다.
주의 사항
- 접지를 시킨다.
- 절연 장갑을 사용한다.(용접장갑, 보온장갑은 틀리다)
- 금속제 휴대품 착용을 금지한다. (고주파에 의해 열이 발생한다 - 화상위험)

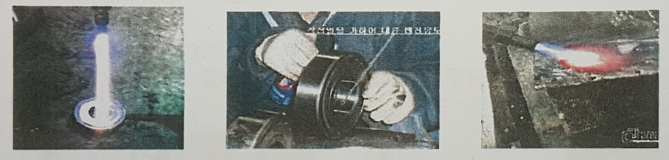

49. 토치 가열과 같은 작업을 할 때 베어링에 발생될 수 있는 현상 2가지와 올바른 방법을 쓰시오.
가. 현상
- 국부적인 가열로 인한 베어링 변형 발생
- 과열로 인한 윤활유 탄화
- 과열로 인한 재질의 변화
나. 올바른 방법 : 유도 가열법(고주파 유도 가열법, 유조 가열법 등)
50. 다음의 장비 명칭은?
- 베어링 유도 가열기 (48번 문제와 동일)
51. 베어링 유도가열기 같은 작업 시 가열 한계온도는 얼마인가?
- 120도C (단위 정확히)
52. 다음에서 보여주는 작업의 명칭과 이 작업을 하는 목적 3가지.
(베어링 좌우에 원판, 사이에 스프링을 끼운다.)
명칭 : 베어링 정압 예압 작업
목적 : 축의 위치 결정을 정확히 하고 회전 정밀도 향상
베어링 강성 향상
전동체 미끄럼 방지
축의 흔들림에 의한 소음 진동 방지

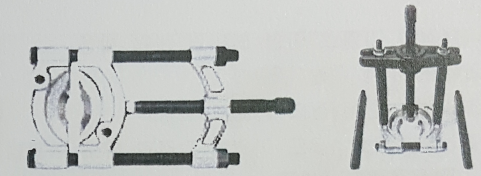

53. 지시하는 기계요소의 정확한 명칭을 쓰시오.
풀리 풀러와 같이 생겼으나 베어링 외륜을 감싸게 되어 있으며 볼트로 죈다.
- 베어링 풀러
54. 화살표가 지시하는 공구의 명칭을 쓰시오. 풀리를 해체하는 동영상
- 기어 풀러

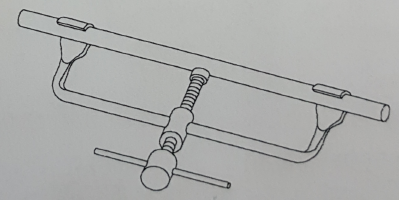

55. 휘어진 축의 교정에 사용되는 공구 명칭은?
- 짐 크로우 (Jim Crow)
56. 기어 잇빨 사이에 다이얼 게이지를 거는 동영상이 나왔고 작업명칭과 이유 3가지를 적으라고 하더군요.
작업 명칭 : 백래쉬 측정
작업 이유 : 기어제작 오차에 대한 여유.
부하에 의한 기어변형에 대한 여유.
윤활유막형성
57. 헬리컬기어에 색칠해서 히전하는 동영상. 무슨 작업인가?
- 치합 측정작업 (이 닿기 측정작업)
58. 화살표가 지시하는 부품의 명칭?
A : 피니언
B : 랙 (피니언 기어라고 하면 안됨)
59. 기계요소의 명칭과 특성 3가지
- 명칭 : 헬러컬 기어
특성 : 이가 어느 각도(10~30도) 비틀어져 있다.
스퍼기어에 비해 이가 부드럽게 맞물린다.
큰 힘을 전달할 수 있다.
추력이 발생한다.
60. 다음 기계 요소의 명칭은?
명칭 : 스파이럴 베벨기어
특징 : 잇줄이 나선모양의 베벨기어
한번에 접촉하는 물림길이가 길기 때문에 스트레이트 베벨기어에 비해 운동이 부드럽다.
고속운전시 진동 소음을 줄일 수 있다.
두 축이 교차할 때 사용한다.

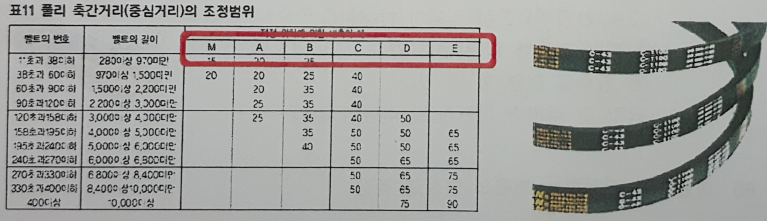

61. V 벨트에서 화살표가 지시하는 부품의 크기를 전부 쓰시오.
답 : M, A, B, C, D, E
62. 다음의 V벨트 호칭에서 A와 B가 나타내는 것은?
A : 호칭 번호(인치) (C-43)
B : 벨트 길이(밀리) (C-1100)
63. 기계요소의 명칭은?
- V 벨트 풀리
64. 화살표가 지시하는 부품의 명칭과 특성 3가지?
명칭 : 타이밍 벨트
특성 : 동기 전동가능, 미끄럼이 없다.
정확한 속도비로 회전수 전달.
65. 화살표가 지시하는 부품의 명칭과 특징
명칭 : 체인
특징 : 미끄럼 없이 정확한 속도비로 전동시킬 수 있다.
고속 전동 시 진동 소음이 발생한다.
두 축이 평행할 때 사용한다.
큰 동력을 전달 할 수 있다.
유지 및 수리가 간단하고 수명이 길다.
66. 화살표가 지시하는 부품의 명칭과 특징
명칭 : 싸이런트 체인.
특징 : 소음과 진동이 없어 고속 및 정숙한 운전이 가능.
제작이 어렵고 무겁고 비싸다.
67. 화살표가 지시하는 부품의 명칭을 쓰시오.
- 클립형 이음 링크
68. 다음의 기계요소는 (축만 보여준다)
명칭 : 볼 스크류
특징 : 나사효율이 좋다.
백래쉬를 작게 할 수 있다.
윤활에 주의하지 않는다.
먼지에 의한 마모가 잘 되지 않는다.
높은 정밀도를 오래 유지한다.
자동체결이 곤란하고 고가이다.
피치를 작게 하는데 한계가 있다.

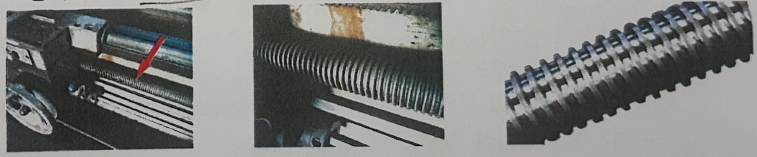

69. 선반의 리드스크류 영상에서 보여주는 기계요소명칭과 특징3가지
명칭 : 사다리꼴나사
특징 : 힘의 전달용으로 사용
사각나사보다 제작이 쉽다.
공작기계의 리드나사, 피드나사로 사용.
70. 다음 잘못된 조립방법과 대책을 쓰시오.
가. 볼트 체결 순서 틀림 - 대각선 방향으로 볼트를 체결해야 함.
나. 체결공구 선정 잘못됨 - 옵셋렌치, 소켓렌치, 스패너 사용 (몽키 스패너 X)
