설비보존기사 실무 (공.유압 실기대비)공유압실습 = 공압과제

설비보존기사 실무 (공.유압 실기대비)

​

공유압실습 = 공압과제1

​

과제 = 컵 벤딩 작업

작업내용 = 공압 회로구성 및 조립작업

​

1. 요구사항

가. 주어진 공압 도면을 보고 공압기기를 올바르게 선정하여 설치하고 공압 배관 작업을 완성하시오.

나. 전기 회로도를 보고 전기회로작업을 완성하시오.(전기 연결선의 적색은 + 청색은 - 로 연결)

다. 작업압력(서비스유니트)을 0.5Mpa로 설정하시오.

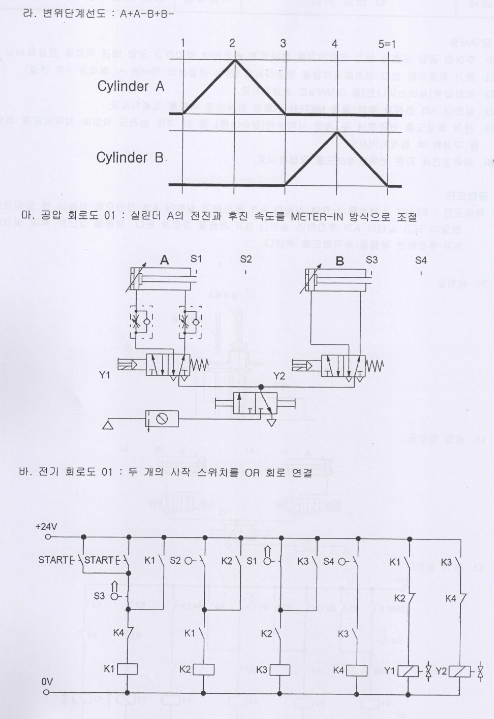

라. 실린더 A의 전진과 후진 동작 METER-IN회로 방식으로 속도를 조절하시오.

마. 전기 회로도를 변경하여 두 개의 시작버튼(양수버튼) 중 개반 눌러도 작업이 시작되도록 회로들

구성한 후 동작시키시오.

바. 제어조건에 따른 변위단계선도를 작성하시오.

​

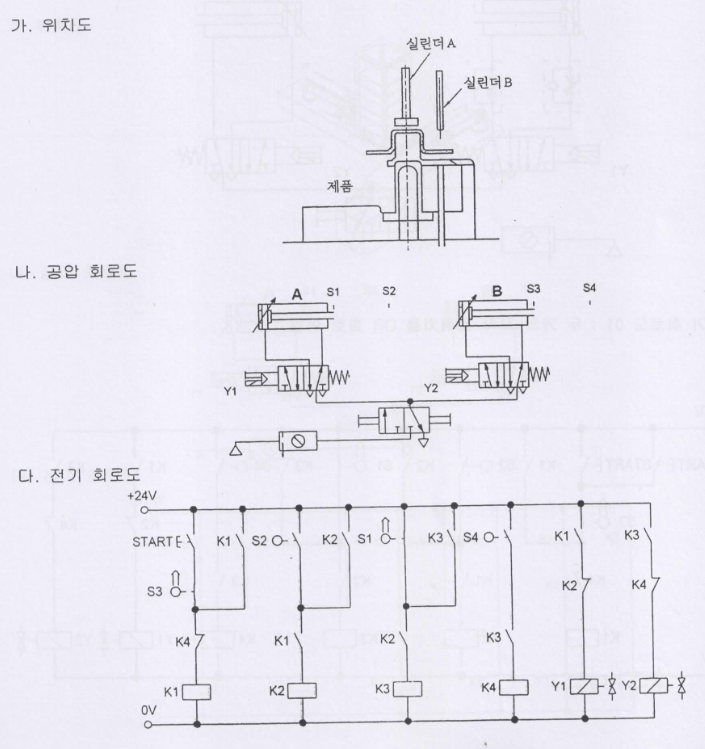

2. 공압도면

- 제어조건 = START 스위치를 누르면 실린던 A가 후진하면 실린더 B가 제품을 자르게 된다.

제품을 절단한 후에 실린더 B가 후진하면 제품을 수작업으로 꺼낸다.

​
